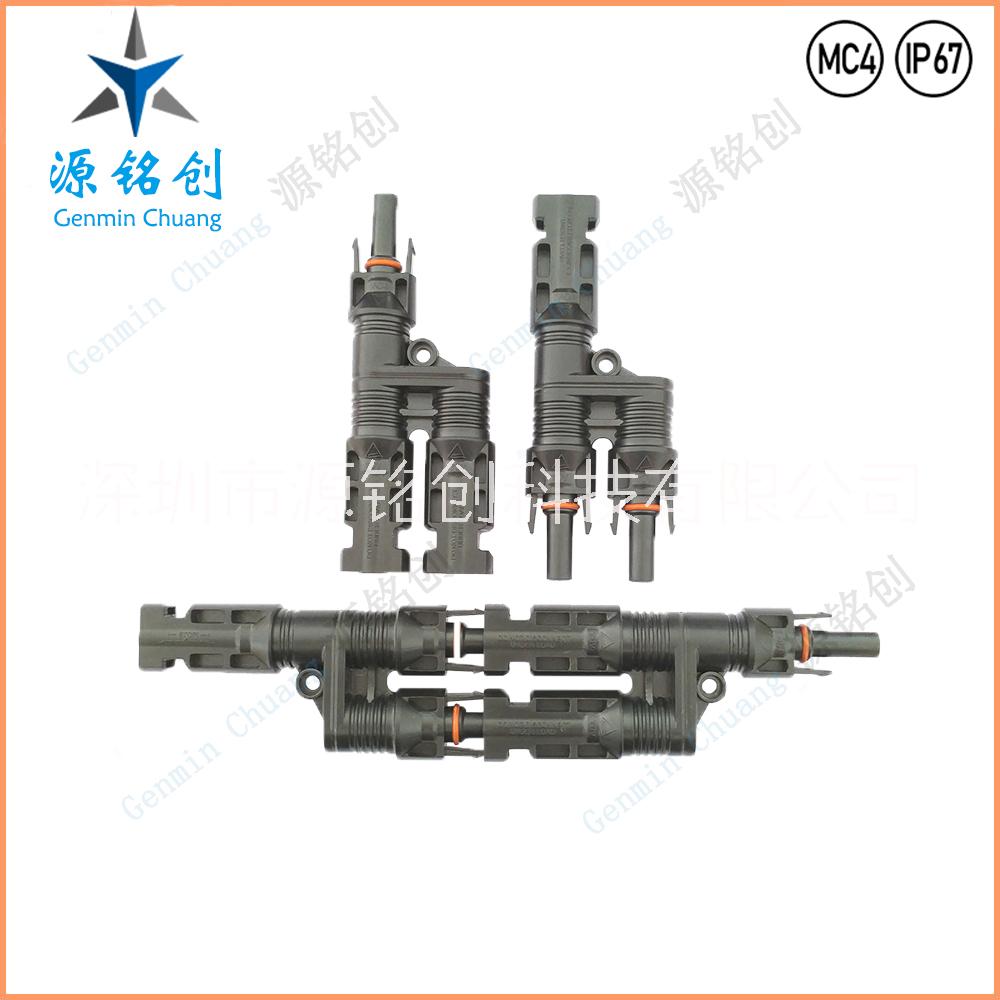

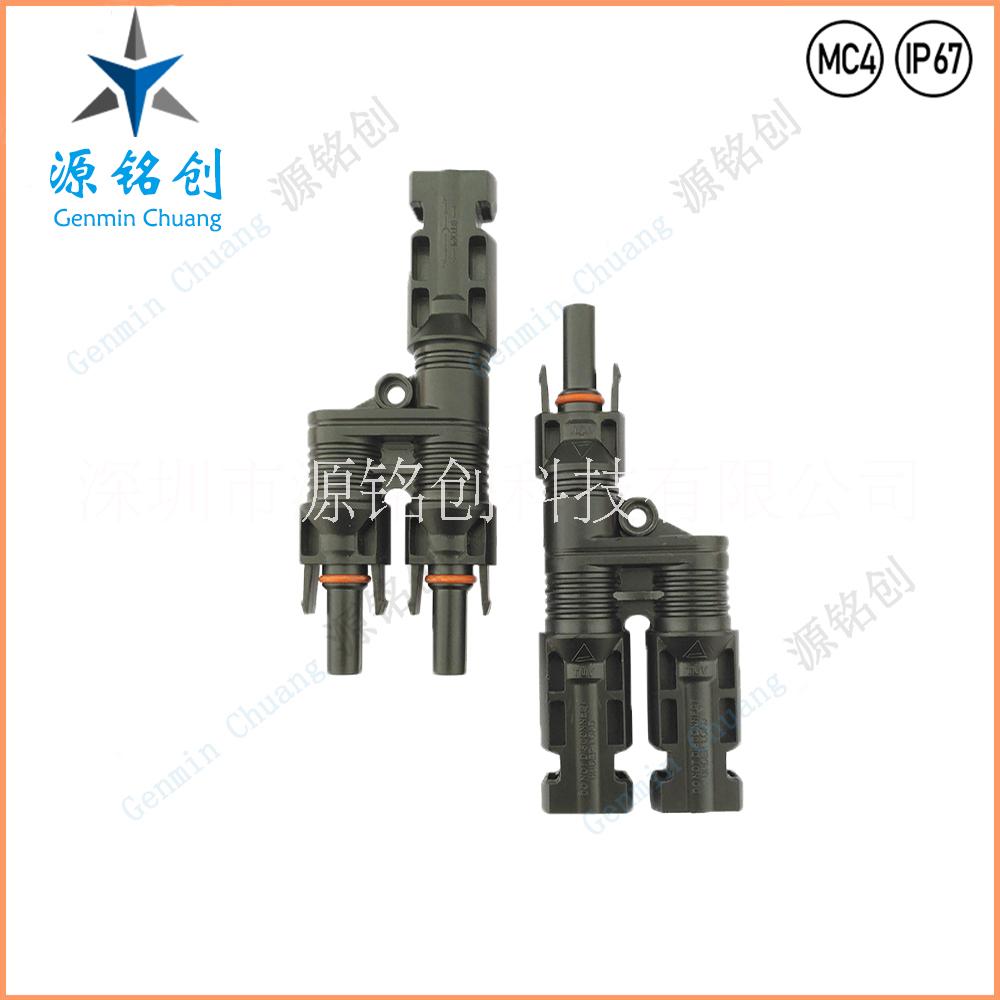

MC4一出二光伏防水連接器/太陽能公母對接線/電池板/光伏組件/LED MC4一出二

一、產品概述

名稱：MC4.0一出二光伏連接器

品牌：YMC源銘創

貨號：YMC-MC4

二、產品特點

本連接器(連接頭)兼容MC4連接器 ，是太陽能光伏電池板并聯組成陣列模組時的接頭，具有連接迅速可靠、防水防塵、使用方便等特點，外殼有強烈的抗老化、耐紫外線能力，線纜的連接采用壓緊與緊箍方式連接，公母頭的固定帶有穩定的自鎖機構、開合自如。

三、產品適用范圍

本光伏連接器是太陽能光伏發電系統中使用較多的一種連接器。

本連接器(兼容MC4連接器)是太陽能光伏電池板接頭，具有連接迅速可靠、防水防塵、使用方便等特點。

外殼有強烈的抗老化、耐紫外線能力。

線纜的連接采用壓緊與緊箍方式連接，公母頭的固定帶有穩定的自鎖機構、開合自如。是光電轉換，儲存過程中不可缺少的重要部件。

產品針，孔接觸件頭部都設置了導向絕緣元件，起到導向和防止觸電的作用。

性能測試

1.抗電強度：按照GJB1217-1991中1005方法，常溫常壓下 S

1500V / 50Hz，經1min而無擊穿或飛弧現象，超漏電流小于2mA。

2.絕緣電阻： 按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）DC 500V，絕緣電阻大于1000MΩ。

3.接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mΩ。

4.鹽霧測試：未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的鈉溶液，溫度35±2℃的中性鹽霧試驗48h后，不出現影響性能的腐蝕。

5 防水性能：常溫常壓下，防水連接器公母插合并裝好螺母，置1m深清水中,試驗時間4h，連接器內部無滲水現象。在常溫常壓下涼置30min，測試達到1.、2.、3.要求。

6.接觸件分離里：?jiǎn)慰追蛛x力為1.0-4.0N

7.機械壽命 ：按照GJB1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.的要求。

8.互配性：同一型號規格的自由連接器與固定連接器應能完全插合和分離。

9.環境適應性：產品在經受表1所述條件的試驗后應滿足表1所規定的要求。

主要規格：

產品名稱     SY-BM21-A/C

額定電壓     TUV 1000V DC/ UL 600V DC

額定電流     20A ～ 30A

電線規格     2.5mm2~6.0mm2/14AWG~10AWG

端子規格     Φ4.0mm

耐電壓     6000V AC(1Min) /  2200V DC(1Min)

污染等級     2

防護等級     Class Ⅱ

端子材質     銅，鍍錫

接觸電阻     ≤ 5mΩ

連接器材質  PPO

IP防護等級  IP67(IEC 60529)

拔出力     ≥ 50N

插入力     ≤ 50N

測試溫度     －40℃ ～ +105℃

阻燃等級     UL94V -0

定制說明

1. 此款帶線式在正式下單前需向客服確認產品材質、線芯規格、顏色、長度等細節,特殊規格需要打樣的需支付打樣費用。
2.確認好支付方式,定制款的一定要收到預付款后才安排生產。
3.協商好交期和物流運輸方式,有任何問題請?zhí)崆昂臀覀儨贤ê?
4.特殊定制款的不支持7天無理由退換貨,不便之處敬請諒解!

5.請?jiān)谟嗀洉r(shí)注明芯數，內線截面積平方數，顏色，線長，尾端剝外皮和內芯焊錫長度（常規為3CM和3MM)，其它要求。
