球鉸支座適用于桁架連廊 免費設計出圖報價 萬向球型鉸支座

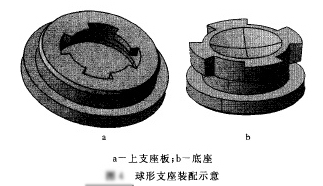

普通球鉸支座與萬向球鉸支座 普通球鉸支座制作工藝相對簡單，由上座板組件，下支座體，球面板等幾部分鑄鋼件組成，上支 板的內圓筒 壁 上 設 有 3-4 個 凸 緣 ，在 底 座上 邊 緣 也 設 有 3-4個凸緣 ，組裝時將上蓋板套入底座后旋轉 45度，使上蓋板與底座的凸緣咬合，支座工藝簡單快捷，力值較小，受力部分四氟板可以采用普通滑板，上下板、球芯、盆環等部分直徑，板厚等也可降低厚度尺寸等，支座組裝好后，像高壓鍋一樣旋轉45度會上下脫節，影響受力性能。 萬向球鉸支座由上支座板，上支座板封板組件，盆環，下支座，中支架，下支座板，球面板組成，圓筒 壁和底 座 上的3-4 個 凸緣改成封閉圓環結構，先把盆環和中支架加工組裝后，再把上下支座板等分別封焊，再對上下支座表面進行2次機加工處理，本設計制作好后會像軸承一樣360度萬向轉動也不會脫節，受力性能不會改變，這種設計結果緊湊，加強了支座抗彎、剪、拔的能力，增強了支座工作強度，但加工組裝復雜繁瑣，各部件加工精度高，浪費材料。因此成本造價比普通球鉸支座高 我公司可根據工程實際需要，可免費為客戶設計生產其他參數要求球鉸鋼支座產品，請來電來函提供支座承載力，水平力，上拔力，位移量，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，Gb50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，并結合大型有限元仿真軟件為你提供最合理，最精簡的設計方案，并提供詳細報價，歡迎您的來電咨詢。咨詢電話18031884556微信同號，QQ：1330039137 球型鉸鋼支座適用范圍： 因球鉸鋼支座優異的性能特點，現在大型體育場，商業中心，展覽館，車站，機場碼頭等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等鋼結構以及公路橋梁建筑中已廣泛推廣和應用。
