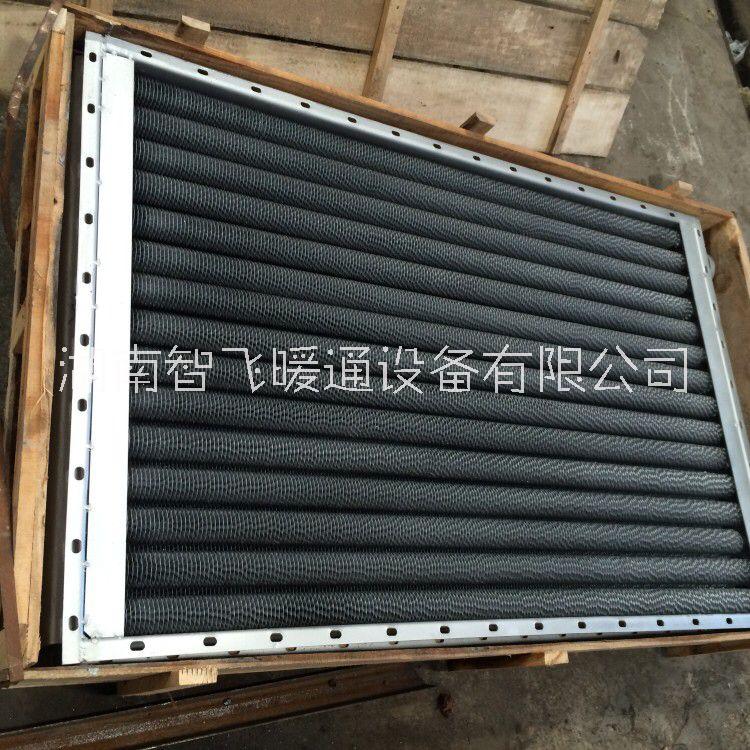

長沙翅片管散熱器廠家直銷SRZSRZ20*10蒸汽散熱器
[工業散熱器
翅片管散熱器
蒸汽散熱器
鋼鋁散熱器
導熱油散熱器]
長沙市蒸汽散熱器廠家
價格： 4400.00
物流： 湖南 長沙市 雨花區| 賣家支付運費
可銷售總量： 1000臺
手機： 18229748431 郵箱： hnzhifeint@163.com
傳真： 0731-85285348 地址： 湖南 長沙市
[工業散熱器 翅片管散熱器 蒸汽散熱器 鋼鋁散熱器 導熱油散熱器]
郵箱：
手機：
- 傳熱方式： 間壁式換熱器
- 用途： 空氣加熱
- 材質： 碳鋼
一、SRZ散熱器概述
1．SRZ系按照國家標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
2．SRZ主要由順空氣流向的三排散熱管束組成，叉排排列，SRZ散熱器翅片管均用Ф22× 2mm無縫鋼管繞制上15×0.35mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三類，共三十八種規格；
3．SRZ是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRZ鋼制散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；
4．SRZ型散熱器工作介質：蒸汽（<1.0MPa），熱水（<130℃）；
5．SRZ散熱器型號表示說明：SRZ①×②③-
①—表示鋼制散熱器通風正截面長尺寸分米化整
?、凇硎句撝粕崞魍L正截面寬尺寸分米化整
③—表示鋼制散熱器散熱能力的大?。ù驞，中Z，小X）
二、SRZ散熱器技術參數
表1．SRZ型熱媒為蒸汽時，在不同空氣重量流速下的傳熱系數K(kcal/m?.h.℃)
| Vr（kg/m?.s） | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| SRZ□×5、6、10 | D、Z | 16.9 | 23.2 | 27.3 | 32.5 | 36.3 | 39.7 | 42.9 | 45.7 | 48.5 | 51.0 |
| X | 18.0 | 26.0 | 32.4 | 37.8 | 42.5 | 47.1 | 51.0 | 55.0 | 58.4 | 62.0 | |
| SRZ□×7 | D、Z | 17.5 | 25.0 | 30.6 | 35.5 | 39.8 | 43.7 | 47.3 | 50.6 | 53.7 | 56.6 |
| X | 19.3 | 28.7 | 36.0 | 42.6 | 48.4 | 53.7 | 58.7 | 63.4 | 68.0 | 72.0 | |
表2．SRZ型在不同空氣重量流速下的空氣通過阻力H(毫米水柱)
| Vr（kg/m?.s） | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| SRZ□×5、6、10 | D | 0.72 | 0.86 | 6.42 | 11.15 | 17.80 | 25.62 | 34.90 | 44.50 | 61.20 | 69.75 |
| Z | 0.59 | 2.32 | 5.18 | 9.15 | 14.25 | 20.55 | 27.7 | 36.30 | 46.35 | 56.20 | |
| X | 0.39 | 1.72 | 4.03 | 7.38 | 11.90 | 12.0 | 34.3 | 32.40 | 41.40 | 51.80 | |
| SRZ□×7 | D | 0.82 | 3.15 | 7.16 | 12.65 | 19.80 | 27.0 | 37.0 | 46.70 | 58.50 | 73.00 |
| Z | 0.86 | 2.46 | 4.57 | 7.08 | 10.00 | 13.05 | 36.75 | 20.10 | 24.30 | 28.50 | |
| X | 0.53 | 2.02 | 4.36 | 7.56 | 11.60 | 14.45 | 22.15 | 28.60 | 35.70 | 43.20 | |
表3．SRZ型在不同空氣重量流速Vr情況下部分性能實驗公式
| 型號規格 | 傳熱系數（KCal/m?·h·℃） | 空氣阻力△H（毫米水柱） | |
| SRZ□×5、6、10 | D | K=11.7（Vr）0.490（蒸汽） | △H=0.18（Vr）1.998 |
| Z | △H=0.15（Vr）1.980 | ||
| X | K=12.5（Vr）0.532（蒸汽） | △H=0.09（Vr）2.120 | |
| SRZ□×7 | D | K=12.3（Vr）0.510（蒸汽） | △H=0.21（Vr）1.970 |
| Z | △H=0.30（Vr）1.520 | ||
| X | K=13.0（Vr）0.571（蒸汽） | △H=0.30（Vr）1.917 | |
表4．SRZ型散熱面積F(m?)，通風凈截面積Ff(m?)，參考重量W(Kg)，有關尺寸一覽表
| F/Ff/W | ×5D | ×5Z | ×5X | B | B1 | B2 |
| SRZ5 | 10.13/0.154/54 | 8.78/0.155/48 | 6.23/0.158/45 | 507 | 547 | 573 |
| SRZ6 | 12.40/0.193/66 | 10.54/0.194/59 | 7.48/0.196/55 | 609 | 649 | 675 |
| SRZ7 | 14.48/0.241/80 | 12.30/0.242/71 | 8.73/0.198/67 | 710 | 750 | 776 |
| SRZ10 | 19.92/0.302/93 | 17.26/0.306/84 | 12.22/0.312/76 | 1001 | 1041 | 1067 |
| SRZ12 | 24.86/0.378/113 | 21.71/0.381/102 | 15.66/0.389/92 | 1250 | 1290 | 1316 |
| A/A1/A2 | A=497 A1=542 A2=562 ZG″=1? | 尺寸 | ||||
表5．SRZ型散熱面積F(m?)，通風凈截面積Ff(m?)，參考重量W(Kg)，有關尺寸一覽續表
| F/Ff/W | ×6D | ×6Z | ×6X | B | B1 | B2 |
| SRZ6 | 15.33/0.231/77 | 13.29/0.234/69 | 9.43/0.239/63 | 609 | 649 | 675 |
| SRZ7 | 17.89/0.250/87 | 15.51/0.271/86 | 11.00/0.276/71 | 710 | 750 | 776 |
| SRZ10 | 25.13/0.381/115 | 21.77/0.385/103 | 15.42/0.393/93 | 1001 | 1041 | 1067 |
| SRZ12 | 31.35/0.475/139 | 27.12/0.463/120 | 19.50/0.427/112 | 1250 | 1290 | 1316 |
| SRZ15 | 37.73/0.572/164 | 32.67/0.579/146 | 23.13/0.591/139 | 1505 | 1545 | 1571 |
| A/A1/A2 | A=623 A1=668 A2=688 ZG″=1.5″ | 尺寸 | ||||
表6．SRZ型散熱面積F(m?)，通風凈截面積Ff(m?)，參考重量W(Kg)，有關尺寸一覽續表
| F/Ff/W | ×7D | ×7Z | ×7X | B | B1 | B2 |
| SRZ7 | 20.31/0.32/97 | 17.60/0.324/87 | 12.48/0.329/79 | 710 | 750 | 776 |
| SRZ10 | 28.59/0.45/129 | 24.77/0.465/115 | 17.55/0.464/104 | 1001 | 1041 | 1067 |
| SRZ12 | 35.67/0.563/156 | 30.72/0.58/124 | 22.06/0.592/118 | 1250 | 1290 | 1316 |
| SRZ15 | 42.93/0.678/183 | 37.18/0.685/164 | 26.32/0.698/145 | 1505 | 1545 | 1571 |
| SRZ17 | 49.9/0.788/210 | 43.21/0.797/187 | 30.58/0.812/169 | 1750 | 1790 | 1816 |
| A/A1/A2 | A=717.5 A1=752 A2=772 ZG″=2.0″ | 尺寸 | ||||
表7．SRZ型散熱面積F(m?)，通風凈截面積Ff(m?)，參考重量W(Kg)，有關尺寸一覽續表
| F/Ff/W | ×10D | ×10Z | ×10X | B | B1 | B2 |
| SRZ10 | 44.76/0.792/160 | 37.3/0.805/145 | 26.99/0.794/131 | 1001 | 1041 | 1067 |
| SRZ12 | 50.91/0.86/217 | 44.36/0.871/178 | 30.98/0.899/174 | 1250 | 1290 | 1316 |
| SRZ15 | 62.14/0.921/255 | 52.95/0.932/227 | 37.48/0.951/203 | 1505 | 1545 | 1571 |
| SRZ17 | 71.06/1.072/293 | 61.54/1.085/260 | 43.56/1.106/232 | 1750 | 1790 | 1816 |
| SRZ20 | 81.27/1.226/331 | 70.40/1.242/310 | 59.24/1.26/276 | 2002 | 2042 | 2068 |
| A/A1/A2 | A=1001 A1=1046 A2=1066 ZG″=2.5″ | 尺寸 | ||||
