智飛暖通廠家直銷SIEMENS自動溫控閥

SIEMENS型自動溫控閥

一、工作原理

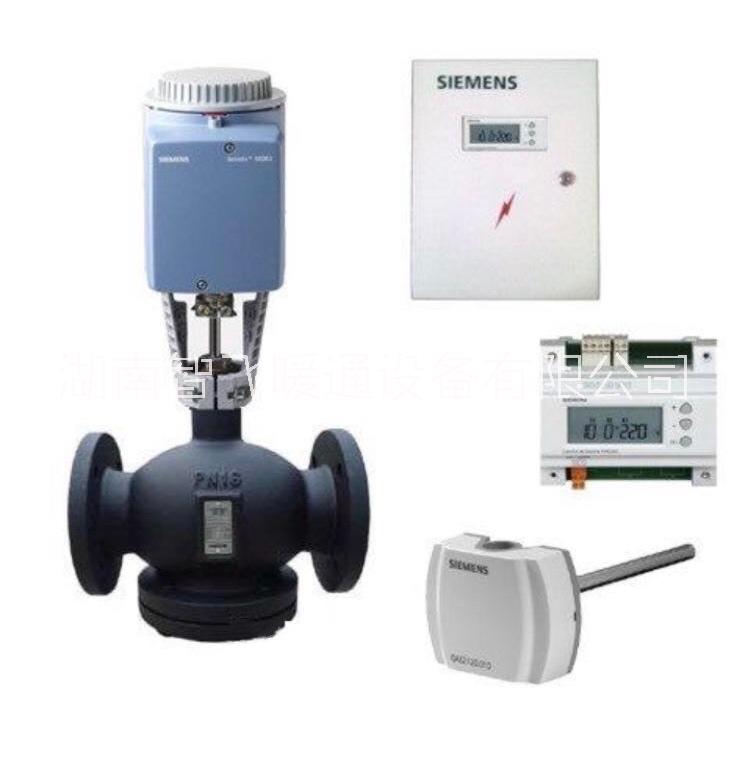

 SIEMENS溫控閥主要包含傳感器、控制器、電動閥(閥體和執行器)。傳感器裝設在二次側出水管道上，用于檢測二次水出水溫度；電動閥裝設在一次側進水管道上，用于控制一次水進入換熱器的流量；控制箱作為核心部件，接受溫度信號，輸出控制信號。
  用于水箱加熱系統時：SIEMENS溫控閥的傳感器裝在水箱中，用于檢測水溫的溫度，電動閥門裝設在蒸汽管道上，控制蒸汽管道的蒸汽流量，根據傳感器發出的信號來調節蒸汽的流量。
  用于熱交換器系統時：SIEMENS溫控閥傳感器測量二次水出水溫度，并將其轉換成電信號反饋至控制箱，控制箱以設定數值(用戶設定)為基準，比較實際水溫。根據溫度偏差輸出相應的電流信號至電動閥，指令電動閥按比例開大關小。調節一次水管道的流量，最終實現溫度的均衡穩定，保持出水溫度恒定在允許的范圍內。

二、外形尺寸

三、技術參數

四、安裝使用

溫控閥各組件均為精密部件，搬運、安裝時須避免劇烈碰撞和損壞，隨機均附有詳細的安裝使用說明，請按隨機文件的要求操作：

1．傳感器安裝：

　 傳感器應盡可能選擇水流動性好的位置安裝，以使傳感器檢測到準確的水溫度，按圖示將套管焊接于管道或水箱壁上，再將傳感器連接在套管上(注意密封)即可。

安裝在水箱中時，應確保傳感器浸沒在水中；安裝在管道上時，傳感器應安裝在不少于1m長的直管中部位置。

2．控制箱安裝：

  控制箱能根據用戶自己的需要安裝定位，可選擇安裝在控制閥附近，也可選擇安裝在中央控制室中集中控制，可直接掛于墻上。注意適當采取防水，防潮等防護措施。

3．電動閥安裝：

    電動閥由執行器器、閥體及輔件組成。

   1．布置管道前應先確定電動閥外形尺寸(尤其是帶有輔件的電動閥，執行器位置較高)，防止出現安裝不當?shù)那闆r。

   2．使用電動閥一般需設置旁通管路，以備調試檢修。

   3．電動閥須遵循使用說明書規范，一般應正立垂直安裝，閥體開度指示應便于觀察。除考慮拆卸驅動器閥體方便外，周圍還應留300mm以上操作空間。
