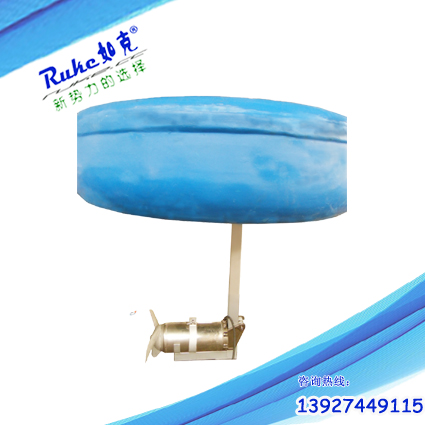

P/LHJ立式環流攪拌機

產品概述: P/LHJ 型立式環流攪拌機，又叫浮筒式潛水攪拌機，是針對要求 攪拌溫和、均勻，不會對活性污泥的絮狀結構和菌膠團產生破壞作用 的池深較深的圓形或方形池，進行攪拌而設計的攪拌設備。在總結現 有污水攪拌設備的基礎上，對產品結構和性能進行了改進，特別是在 推進式攪拌機的基礎上，將臥式結構改為立式環流結構，使其在整體結 構 技術性能、攪拌效率、服務面積、適用性等。具有使用壽命長、噪聲低、安裝維護方便、 投資省、運 行費用低等優點。 工作機理: LHJ 型立式環流攪拌機，采用大排量、螺旋漿式的推進葉輪、葉槳作為主要水力部 件，運行 時潛水電機帶動推進式葉輪、葉槳工作，使流體產生一定流速和流場，向水池底部和 四 周 形 成環狀主流帶。因為主流帶流速較大，形成了以其為中心的紊流區域，促使整個水體 形 成 上 下翻動的大循環，從而實現大面積立體環流攪動，使池中污泥始終處于翻動和懸浮狀 態，達到了均勻、溫和攪動的目的，提高了處理效果。 PHJ 型浮筒式潛水攪拌機，根據使用場合不同，分為高、中、低 三種攪拌系列： 中高速攪拌系列轉速相對較高，服務范圍相對較小，但攪拌較為溫和。可適用于污水處理的厭氧或兼氧 處理。 低速推攪拌系列轉速低、服務范圍大，水力效率高，攪拌均勻，可適用于各類污水處理工程的調節池中 使用，也可用于厭氧或兼氧處理。 產品特點: ⒈紊流面積大，作用區域廣，攪拌溫和、均勻，不會對活性污泥的絮狀結構和菌膠團產生破壞作用。 ⒉水流采用垂直大循環的流動方案，適用于較深的圓型或方型水池，攪拌污泥充分，輻射面積可達 100~800 平方米。 ⒊攪拌機的動力為潛水電機，應用時潛入液下工作，不僅冷卻條件好，適用深度范圍廣，而且不會產生噪聲 等二次污染。 ⒋潛水電機的主密封為兩道機械密封，磨擦付材質為耐腐蝕、耐磨損的合金與碳化硅，所有緊固件均為不銹 鋼材質。 ⒌電機繞組為 F 級絕緣，防護等級為 IP68，配置泄漏檢測、繞組過熱等保護功能，使產品使用更加穩定 ⒍可采取多種安裝形勢。采用浮動式安裝時，可隨時移動工作位置，方便靈活；可進行集中自動控制，也可 以單機運行，管理方便。 適用范圍和適用條件: 可廣泛用于石油、化工、印染、制革、醫藥、食品、造紙、紡織、等行業廢水和城市生活污水的處 理。 介質溫度~0 ℃ -40 ℃ 介質 PH 值~5-9 介質密度不超過 1150Kg/m3； 設備通過纖維物有限，應避免塑料編織物、金屬線、柴棒等雜物進入池中 。 潛水電機必須完 全潛入水中工作，不能在易燃易爆和強腐蝕的環境中工作。 型號說明: : P/LHJ - 5 功率-Kw L 立式環流攪拌機（P 潛水浮筒攪拌機） 結構簡介： 新 勢 力 的 選 擇 2019 版 31 本廠自行開發的潛水型浮筒攪拌機，結構緊湊體積小。中高速攪拌機由浮筒、潛水電機、葉輪、鋼絲繩和導 桿組成；低速浮筒攪拌機由葉槳、減速機、潛水電機、鋼絲繩、主軸和浮筒組成。 產品規格和技術參數： 在額定電壓 380V、頻率為 50Hz 時的技術參數表： 型號 電機功率 額定電流 服務范圍 水深范圍 重量 Kw （A） （m） m Kg 中 高 速 攪 拌 機 P/LHJ-1.5 1.5 5.2 2~4 4-8 138 P/LHJ-2.5 2.5 7 2~4.5 5-8 142 P/LHJ-3 3 8.6 3~5 5-8 150 P/LHJ-4 4 14 4~6 5-10 250 P/LHJ-5 5 18.2 4~8 5-10 255 P/LHJ-7.5 7.5 28 5~8 6-15 360 P/LHJ-10 10 32 5~10 6-15 374 P/LHJ-15 15 45 6~10 6-15 410 低 速 攪 拌 機 P/LHJ-1100 1.5~3 4~6.8 6~8 4.5-10 285 P/LHJ-1200 1.5~3 4~6.8 8~10 4.5-10 295 P/LHJ-1400 1.5~3 4~6.8 8~10 4.5-10 298 P/LHJ-1600 1.5~3 4~6.8 8~10 4.5-10 300 P/LHJ-1800 2.2~4 4.9~9 8~12 5-15 310 P/LHJ-2000 2.2~4 4.9~9 8~15 5-15 320 P/LHJ-2200 4~5 9~11 8~15 5-15 330 P/LHJ-2500 4~7.5 9~15 10~20 6-20 350 P/LHJ-2800 5~7.5 11~15 10~20 6-20 360 安裝調試： 中高速攪拌機的安裝 ⑴.將四只浮筒包箍分別緊固在浮箱四邊的中間位置，然后將固定用鋼絲繩的一端用卸扣連接在包箍上的耳 環上。安裝時應根據現場情況，準備四根足夠長且牢固的繩索，分別拴牢鋼絲繩的另一端。 ⑵.潛水攪拌機電纜線應固定在一根鋼絲繩上，順延到岸邊接入電控柜。 ⑶. 檢查電機的旋轉方向。在潛水攪拌機初次安裝啟動前，或每次重新安裝后，都應檢查旋轉方向。檢查方 法是：瞬間啟動潛水攪拌機，觀察葉輪旋轉方向與標牌指示的方向一致。如果旋轉方向不一致，只需交換三 相中任意兩相線的位置即可。如果是多臺潛水攪拌機連在同一臺控制箱或端子上，各臺潛水攪拌機必須單獨 進行檢查。 ⑷.用吊具拴牢浮筒注意平衡，不能直接吊在包箍耳環。用起吊設備將整機徐徐吊起，慢慢放入池水中，解 開吊具，用蠅索將其輕輕的拉到池中位置，浮筒以四角對四池邊的菱形位置擺放。然后把鋼絲繩微微拉緊， 目測對邊的兩根鋼絲繩在一條直線上，四根鋼絲繩所形成的兩條直線交叉垂直且與浮筒四邊成垂直狀，沿著 鋼絲繩的方向，在池壁上端堅固位置鉆孔，用膨脹螺栓將地樁固定好，調整四邊鋼絲繩長度，注意考慮水位 可能下降的幅度，放出足夠的余量，夾好夾頭，用卸扣固定在地樁上。在整吊裝過程中，始終要注意保護電 纜，決不允許用潛水攪拌機電纜起吊、懸掛攪拌機。 低速攪拌機安裝 安裝葉漿時，按照輪轂和葉漿的吻合面安裝，葉漿的尖角一定是超出主機輪轂。其余安裝步驟與中高速 攪拌機的安裝步驟一致。 注意！葉輪不能在水下反轉，否則會給主機和葉片造成嚴重損壞！
