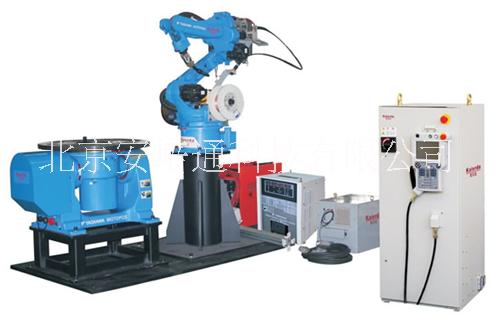

焊接機器人生產線應用
北京市機器人生產線廠家
價格： 電議
物流： 北京市 通州區| 賣家支付運費
可銷售總量： 6件
手機： 13041102646 郵箱： amptonbj@163.com
傳真： 尚未完善 地址： 北京市 北京市
郵箱：
手機：
- 品牌： 安培通
- 用途： 焊接生產線應用
一、貨物一覽表
| 設備名稱 | 組成 | 數量 | |
| 焊接機器人系統 | 1 | 焊接機器人本體 | 2套 |
| 2 | 變位機 | ||
| 3 | 機器人示教器和控制器 | ||
| 4 | 焊接電源 | ||
| 5 | 氣瓶和氣體流量計 | ||
二、機器人焊接系統描述
（一）主要功能：
1.焊接工藝參數輔助選取功能：內置焊接條件數據庫，可根據焊接結構和板厚等條件推薦焊接規范。
2.焊縫搭接功能：焊接作業異常停止，當重新引弧時，焊槍自動后退，與之前?；↑c(diǎn)實現搭接。
3.粘絲解除功能：當焊絲發生粘絲時，自動解除粘絲。
4.焊接擺動功能：低速單擺、高速單擺、L形擺動、三角形擺動等多種擺動方式。
5.起弧重試功能：當起弧不成功時，自動重新起弧。
6.碰撞保護功能：發生碰撞后迅速停止，并能切換到柔性狀態。
（二）各組成部分功能和技術參數要求如下：
1.焊接機器人本體主要技術參數
| 參數項目 | 要求參數值 | |
| 結構 | 6軸獨立多關節型 | |
| 可搬重量 | 6Kg | |
| 手臂動作范圍 | 到達距離 | 1400mm |
| 最小到達距離 | 450mm | |
| 前后動作范圍 | 1000mm | |
| 各軸動作范圍 | 1軸 | ±160° |
| 2軸 | -90°～+150° | |
| 3軸 | -80°～+180° | |
| 4軸 | ±180° | |
| 5軸 | -120°～+100° | |
| 6軸 | 焊槍電纜外置±360°（內置±200°） | |
| 瞬時速度 | 1軸 | 200°/s |
| 2軸 | 200°/s | |
| 3軸 | 200°/s | |
| 4軸 | 400°/s | |
| 5軸 | 400°/s | |
| 6軸 | 600°/s | |
| 重復定位精度 | ±0.08mm | |
| 電機 | 總驅動功率 | 3000W |
| 制動器規格 | 全部軸帶制動器 | |
| 安裝姿態 | 地面安裝 | |
2.變位機主要技術參數
| 參數項目 | 要求參數值 |
| 結構 | 雙軸 |
| 負載 | 300Kg |
| 輸出轉數 | 回轉160°/s，傾斜90°/s |
| 動作范圍 | 回轉±10轉，帶多回轉復位功能，傾斜-125°～+125° |
| 電機功率 | 回轉軸：1800W；傾斜軸：1800W |
| 容許力矩 | 回轉300N·m，傾斜800N·m |
| 重復定位精度 | ±0.05mm（R=250mm的位置） |
| 容許焊接電流 | 350A |
| 適合焊接工藝 | CO2/MAG/MIG |
| 變位機與機器人本體固定于同一金屬工作平臺，此工作平臺在使用及搬運過程中不得發生變形 | |
3.機器人示教器和控制器的功能和主要技術參數
| 參數項目 | 要求參數值 | |
| 外殼防護等級 | 相當于IP32（機器人控制部分為密閉防塵結構） | |
| 接地 | 必須進行保護接地 | |
| 冷卻方式 | 機器人控制器：間接風冷；焊接電源部分：直接風冷（融合型） | |
| 存儲容量 | 標準40000點（可連接外部存儲設備擴大存儲容量） | |
| 控制軸數 | 同時6軸 | |
| 編程方式 | 示教再現式 | |
| 位置控制方式 | 軟件控制 | |
| 速度控制方式 | 線速度固定控制 | |
| 屏幕顯示功能 | 示教器畫面實時顯示焊槍角度 | |
| 緊急停止開關 | 示教器和控制器分別具有緊急停止開關 | |
| 外部存儲接口 | 示教器：SD卡插槽×1或USB接口×1 | |
| 速度范圍 | 示教時 | 0.01～15m/min |
| 再現時 | 0.01～150m/min | |
| 適用焊接電源或焊接方式 | CO2/MAG/不銹鋼MIG/脈沖MAG/脈沖MIG | |
4.焊接電源的功能和主要技術參數
| 參數項目 | 要求參數值 |
| 額定輸出電流 | 350A |
| 額定負載持續率 |
|
| 適合焊接工藝 | CO2／MAG/MIG |
| 可焊接材料 | 碳鋼、不銹鋼 |
5.氣瓶和氣體流量計主要技術參數
| 參數項目 | 要求參數值 | |
| 氣體流量計 | 進氣壓力 | 15MPa |
| 出氣壓力 | 0.34MPa | |
| 流量范圍 | 0～25L/min | |
| 氣瓶 | 設計使用壓力 | 15MPa |
| 筒體壁厚 | 5.7mm | |
| 規格 | 40L | |
| 存儲氣體種類 | CO2 | |
