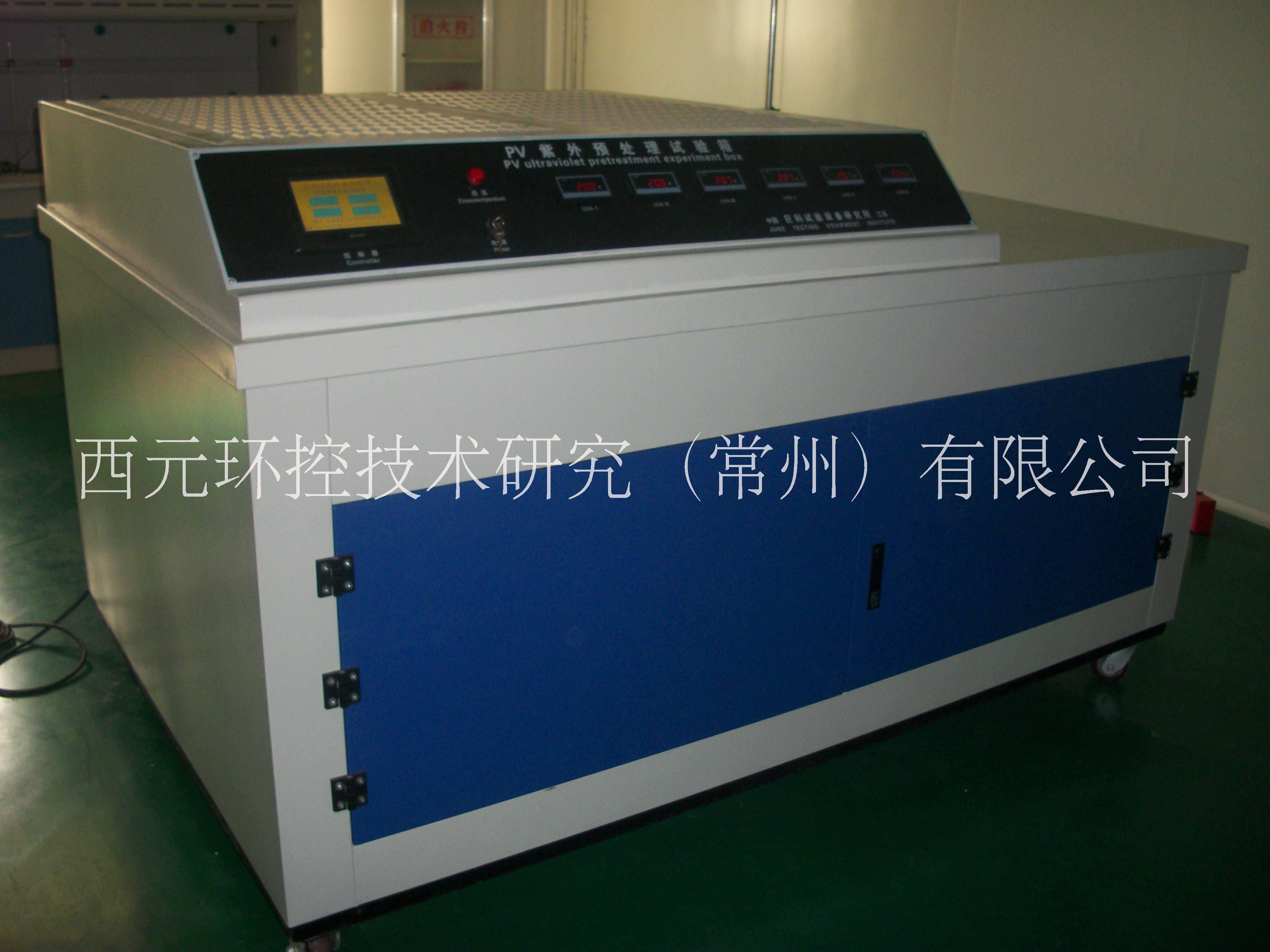

西元環控（PV）組件紫外預處理試驗箱

（PV）組件紫外預處理試驗箱 （太陽能電池板抗紫外輻射試驗箱） 一、用途 太陽能光伏組件紫外預處理試驗箱于太陽能光伏組件的溫濕度及相類似紫外預處理環境的試驗，主要用于太陽能組件材料評估諸如聚合物和保護層等材料抗紫外輻照能力，在預處理試驗過程中能夠快速、真實地再現陽光、雨、露等環境及對材料的損害：通過此試驗箱預處理系統只需要幾天或幾周時間，可以再現戶外需要數月或數年才能產生的破壞：包括褪色、變色、亮度下降、粉化、龜裂、變模煳、脆化、強度下降及氧化，可靠的老化測試數據可對產品的耐候（抗老化）性做出準確的相關性預測，并有助于材料及配方的篩選、優化 二、滿足標準 2.1 IEC 61646：2008 薄膜太陽光電模塊測試標準 2.2 IEC 61215：2016 地面光伏(PV)模塊 設計質量和型式批準 2.3 IEC 61730：2016 光伏(PV)組件的安全鑒定 2.4 UL1703：2015 平板型太陽能組件安全認證標準 2.5 GB/T 9535：2006 地面用晶體硅光伏組件設計鑒定和定型 2.6 GB/T18911：2002 地面用薄膜光伏組件設計鑒定和定型 三、技術參數 3.1型號：XY-PV-UV020 3.2規格： D1200×W800×H2000（mm） 3.3外形尺寸（約）D1650×W1550×H2250（mm） 3.4溫度范圍：RT+10℃～80℃（可控） 3.5組件表面溫度：60±5℃ 3.6溫度波動度：±0.5℃ 3.7燈管數量：24支（功率40W/支、長度1220mm/支、管徑38mm/支） 3.8燈管安裝方式： UVA-340和UVB-313交錯安裝 3.9紫外線波長：280～400（385）nm 3.10最小輻照量：波長范圍280n m-320nm：7.5kWh/m-2 波長范圍320n m-400（385）nm：15kWh/m-2 3.11波長準確度：≤±15% 3.12輻照度均勻性：≤±15% 3.13燈管中心距離：70㎜ 3.14試驗時間：0～9999H 可調 3.15黑板溫度：40℃～65℃ 3.16電源：三相五線制AC380±10%，50/60Hz 3.17安裝功率：約6.5KW 四、結構特點及配置 4.1箱體外殼材料：優質冷軋板加工成型，表面磷化清洗、靜電噴粉處理 4.2工作室內膽采用進口SUS/304不銹鋼鏡面板 4.3加熱方式為鎳絡合金管裝翅片式加熱，升溫快，溫度分布均勻 4.4恒溫系統選用法國“泰康”全封閉式單元壓縮機組 4.5箱門為箱體前部開啟式，開閉輕松自如并便于組件的存取 4.6UV光源安裝與室體內，光源的換裝設計為頂部前后拆卸式 4.7雙道門聯鎖，保證無紫外光泄漏，確保操作人員的安全 4.8特制的導軌裝置，可方便地推入和拉出組件 4.9風道循環系統，確保試驗溫度均勻性，滿足60℃±5℃標準要求 4.10避免紫外線照射可能產生的臭氧，是標準推薦的重要條件 4.11溫度傳感器為可移式，可監測組件表面任意點溫度 4.12采用熒光紫外燈管，滿足280~320nm及320~385(400)nm兩個波段輻照量的要求 4.13進口觸摸屏+PLC可編程控制器+打印機輸出，人機對話，自動監控 4.14輻照計傳感器安裝于傳送軸上，自動定位 4.15特制的程序控制鎮流器，調幅5%~，保證在光源能量衰減時對能量自動補償 4.16輻照量自動積分，即使輻照度衰減亦不影響輻照總量的計算，并相對延長了燈管的使用壽命 4.17儀器內部安裝兩只經標定的輻照計，經D/A轉化傳輸至PLC，其波長分別為280~320nm與320~400(385)nm 4.18執行IEC 61215-2:2016、IEC 62108:2007時，光源分布280~320nm占280~400nm輻照強度的3~10%； 執行IEC 61215:2005時，光源分布280~320nm占280~385nm輻照強度的三分之一以上； 執行IEC 61345:1998（應用于非晶硅）時，UVA、UVB混用，滿足280~320nm波段7.5 KWh?m-2、280~400nm波段15KWh?m-2的輻照量 五、安全保護措施 控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示 5.1超溫保護裝置 5.2逆相,缺相保護裝置 5.3無熔絲開關過載保護 5.4鼓風電機短路、過載保護 5.5加熱器短路、過載保護裝置 5.6光源短路、過載保護裝置 5.7線路保險絲及全護套式端子 六、 6.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產 6.2現場安裝調試設備，并為客戶培訓操作使用人員 6.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修 6.4對保修期外的產品，我公司提供長期的技術服務 6.5售后服務響應時間：24小時內響應
