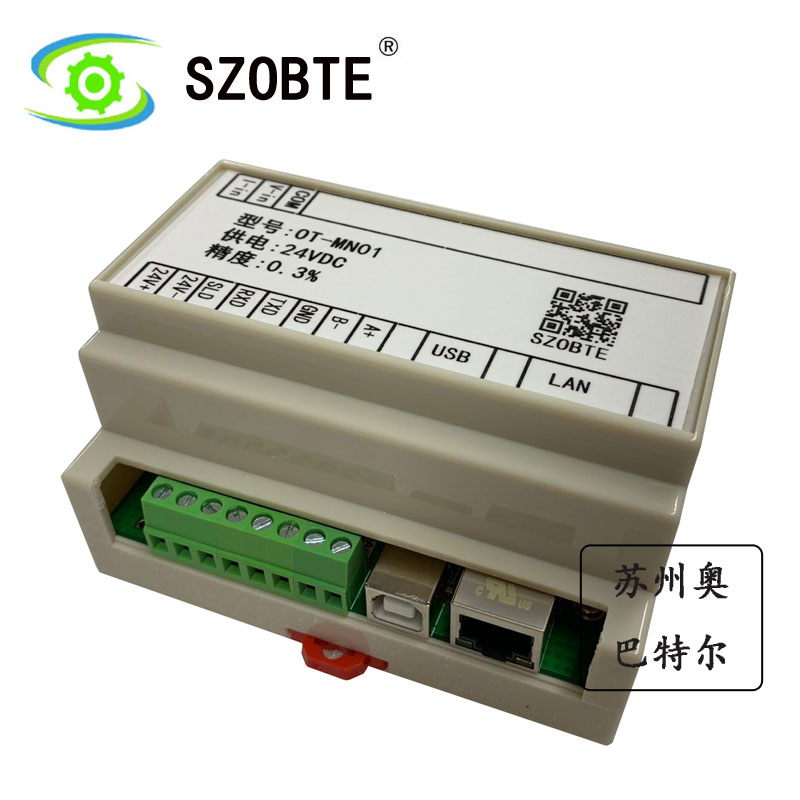

OT-MN01模擬量測量模塊

OT-MN01 模擬量測量模塊

概述
OT-MN01系列電壓測量模塊是一款采用高速高性能ARM處理器的儀器。適用于各種高速度與高精度要求的工控場合。
OT-MN01考慮工業測力的應用特點，提供足夠的通訊接口。RS232、RS485、USB通訊、以太網LAN通訊等。在信號處理上，該模擬量測量模塊采用低噪聲完整模擬前端，使用24位高速高精度AD轉換芯片，確保精準測量（可檢測uV級別電壓變化）。
產品特點
1.采用32位高性能ARM處理器；
2.采用24位高速高精度AD轉換芯片，確保精準測量；
3.內置自動校準以及偏差修正功能；
4.內置串口通訊功能RS232、RS485，采用隔離技術隔離電壓可達1500V，抗干擾能力強可有效防止電磁干擾對儀器及上位機的損壞；
5.包含1路USB接口（非隔離），可通過USB接口對模塊進行相應的參數配置，亦可通過USB接口對高速數據進行實時傳輸；
6.包含1路 10/100-Based 全雙工/半雙工以太網接口，支持TCP/IP通訊協議；
7.采用標準35mm導軌外殼，方便安裝。
性能參數
工作電壓：   12～24VDC寬電壓輸入
功耗：       <2W
分辨力：     24位
分辨值： 0~16777215
采樣速率：   10、50、100、400、800、1600、4800Hz（可通過上位機配置）
硬件濾波：   50 Hz/60 Hz同步抑制濾波器
軟件濾波：   滑動窗口濾波，濾波強度可通過上位機配置
通訊接口：   RS232，波特率115200（1500V隔離）
             RS485，波特率1000000（1500V隔離）
             USB通訊，全速12M（非隔離）
             以太網，10M/100M全雙工/半雙工自適應，UDP Server模式。
