火力發電廠模型、鍋爐、汽輪機模型

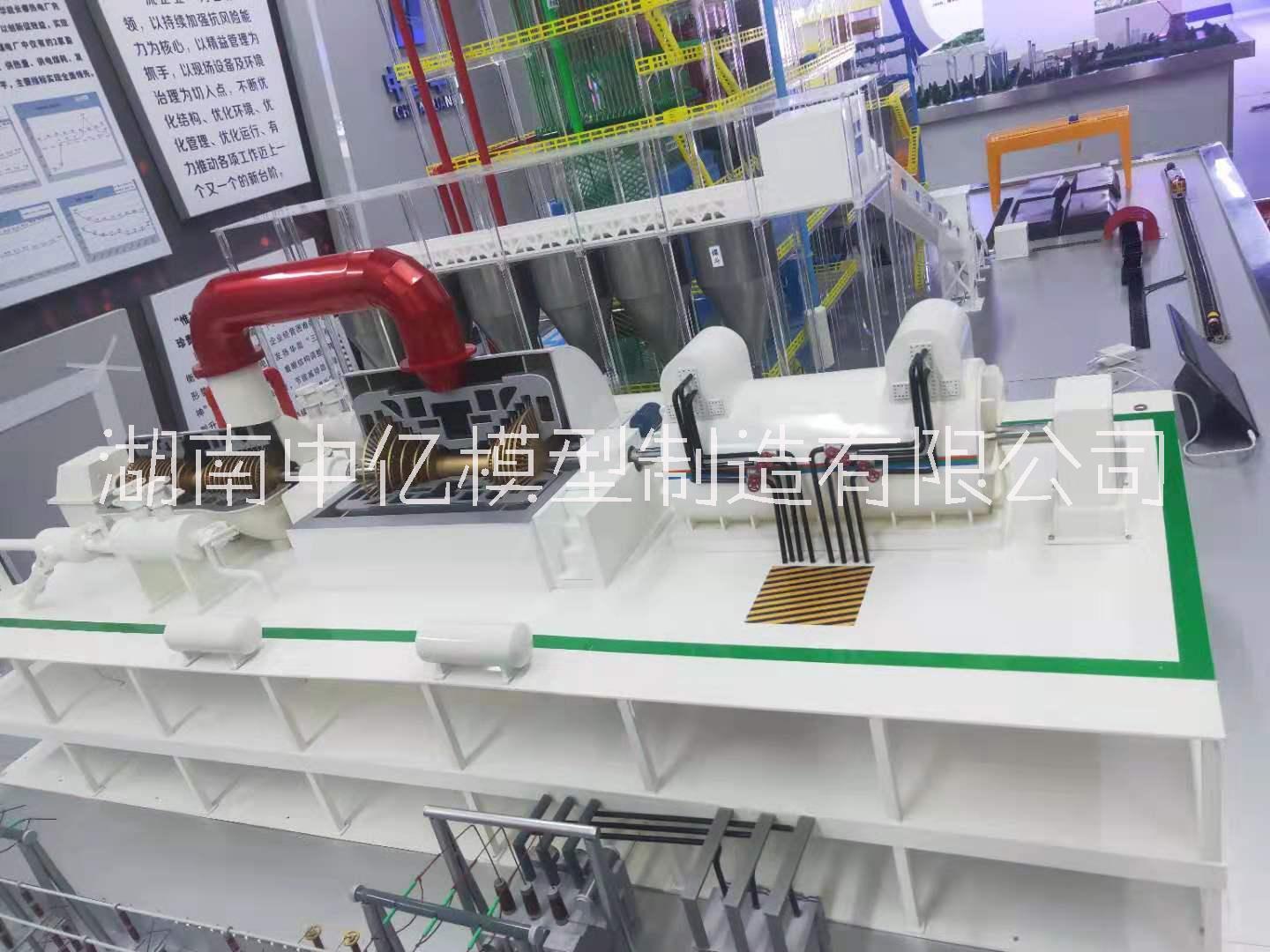

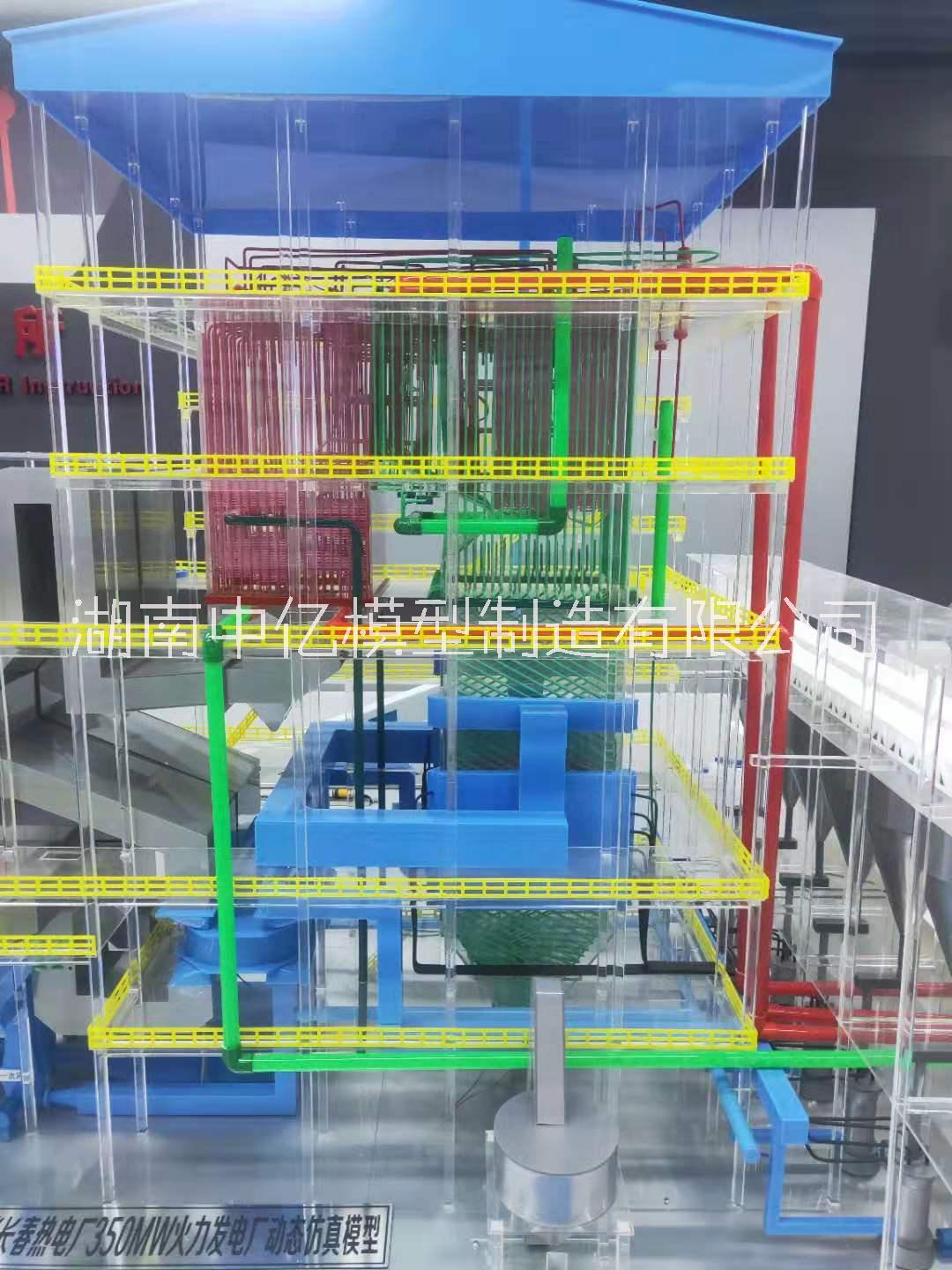

1.主要用途：教學演示與實習 2、規格：4300*2000mm 3、主要材料：有機玻璃，珠光玻璃，工程塑料，銅塑線，鋁合金、裝飾材料，燈光系統、觸摸屏計算機系統等。 4.技術要求及主要參數： 按國內新近投產的大型火力發電廠350MW機組圖紙制作，模型包括：鍋爐、汽機廠房、制粉、除塵煙囪、升壓站等幾大部分。將電廠的汽、水、風、粉、電幾大系統的設備，管道以及設施等實際布置情況形象地做出。各系統不同的設備、管道等分別用規定的顏色表示，主要設備用燈光顯示，工質流動方向用箭頭指示。各系統的管道用不同顏色的有機玻璃制作，清晰；汽機房透明。 （1）鍋爐—— 模型參照350MW機組配套鍋爐圖紙按比例制作。鍋爐π形布置，單側全剖，其它三面做出外形，展示鍋爐的內部結構，如：過熱器、再熱器、水冷壁、省煤器、下降管等。鍋爐的制粉系統為負壓直吹式，四角切圓燃燒方式。鍋爐的燃燒、蒸發、過熱、再熱等各系統的設備、構件、管束、管道等均用不同顏色。鍋爐鋼架、平臺、樓梯等也在模型上整齊示出。 （2）汽輪機及廠房—— 模型參照350MW凝汽式汽輪機圖紙按比例縮小制作，單軸三缸四排汽，汽輪機的上缸蓋透明，汽輪機的轉子、葉片、隔板、隔板套、軸封、噴嘴等詳細做出，為了便于觀察轉子的結構和運動情況，缸內隔板做出完整的前后兩級，其余各級隔板只做出下半部分。 汽輪機的軸承箱、盤車裝置、推動軸承以及主氣閥均做出，軸承箱為全透明。 （3）發電機—— 模型參照350MW汽輪發電機機圖紙按比例縮小制作，制作外型結構。發電機的主勵磁機、付勵磁機、碳刷架等也一并做出。 （4）通電可以模擬轉動（轉軸材質：不銹鋼）。 5、電廠機組模型配計算機操作演示，可仿真操作，能真實模擬電廠的工藝流程，語音同步介紹。觸摸屏控制機1臺（主板芯片組不低于英特爾Q45；CPU不低于英特爾E7500，二級緩存不小于2M；內存：4GDDRⅢ;硬盤：500GSATA(7200rpm)；4個USB接口（前2、后2）；光驅：DVD刻錄；獨立顯卡不低于512M；其他硬件按常規配置；硬盤還原；安裝系統及軟件 1 600MW機組火力發電廠整體模型 2 300MW機組火力發電廠整體模型 3 200MW機組火力發電廠整體模型 4 125MW機組火力發電廠整體模型 5 12MW熱電廠整體模型 6 600MW凝汽式汽輪機模型 7 300MW凝汽式汽輪機模型 8 200MW凝汽式汽輪機模型 9 125MW凝汽式汽輪機模型 10 100MW凝汽式汽輪機模型 11 600MW汽輪發電機模型 12 300MW、200MW汽輪發電機模型 13 引進型2008T/H控制循環汽包鍋爐模型 14 引進型1025T/HR控制循環汽包鍋爐模型 15 引進型1050T/HR控制循環汽包鍋爐模型 16 1000T/H直流鍋爐模型 17 HG-670/140—540/540再熱鍋爐模型 18 HG—410/100—1型汽包鍋爐模型 19 DG410/9.71—1循環流化床鍋爐模型 20 YG-240/3.82-M1循環流化床鍋爐模型 21 YG-130/3.82-M7循環流化床鍋爐模型 22 YG-75/5.29-M5循環流化床鍋爐模型 23 600MW火力發電機組系統模擬圖 24 600MW機組發電廠性熱力系統燈光演示板 25 300MW機組發電廠性熱力系統燈光演示板 26 200MW機組發電廠性熱力系統燈光演示板 27 600MW汽機調節及系統燈光演示板 28 300MW汽機調節及系統燈光演示板 29 200MW汽機調節及系統燈光演示板 30 125MW汽機調節及系統燈光演示板 31 火力發電廠生產過程燈光演示板 32 鍋爐生產過程燈光演示板 33 核電站生產過程燈光演示板 34 壓水堆核電站熱力系統演示板 35 670T/H鍋爐熱控及運行燈光演示板 36 300MW機組凝結水處理系統演示板 37 200MW汽輪機機油系統燈光演示板 38 300MW機組汽動給水泵組（7級單缸汽機配給水泵） 39 200MW機組汽動給水泵組（四件配套包偶合器、給水泵）
