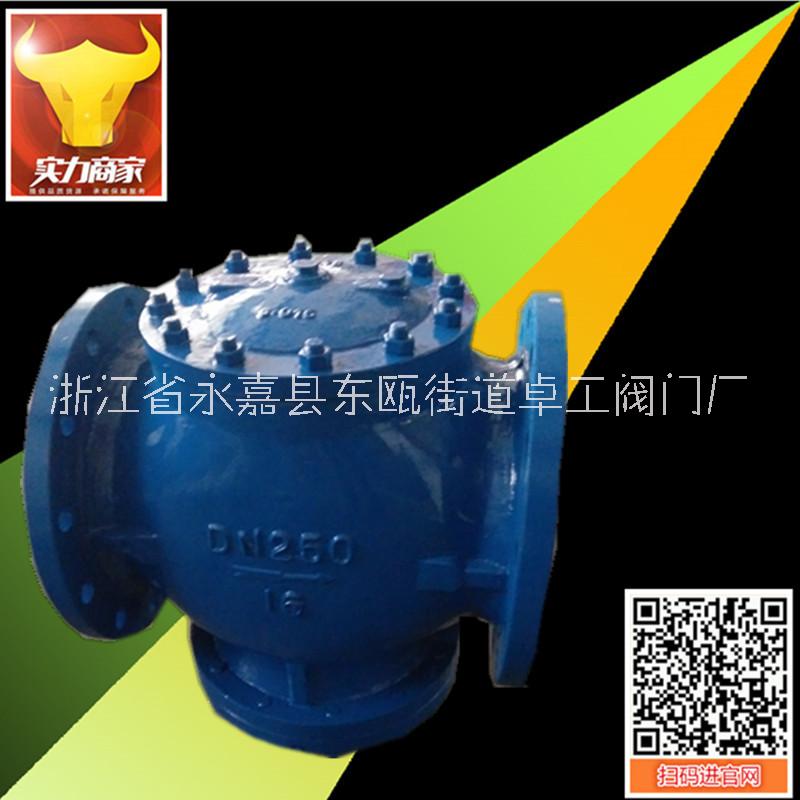

ZYC自力式壓差控制閥 壓差平衡閥

產品概述 　　ZCY自立式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制從而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制。保證系統壓差基本不變，降低噪音，平衡阻力，熱網和水力失調。 技術參數 公稱壓力：1.6MPa 公稱通徑：15～125mm 適用介質：水、油等非腐蝕性液體 適用溫度：0～100℃ 壓差控制范圍：定壓差型　10KPa、20KPa、30KPa 法蘭標準：GB/T 17241.6　GB/T 9113 試驗標準：GB/T 13927　API598 主要零部件材料 零件名稱 閥體、閥蓋 閥桿 閥瓣 膜片 材料 灰鑄鐵、鑄鋼 不銹鋼 鑄銅 橡膠 水力控制閥產品概述 　　水力控制閥是九十年代后期由臺灣引進中國的.最早運用在一些農業國家的水得灌溉系統,大量生產于以色列、荷蘭、丹麥等歐洲國家，后來發展到美國、加拿大以及亞洲等地，并且在除水利灌溉外的許多領域，得到廣泛的應用和發展。我廠生產的系列水力控制閥在國力，外的建筑、消防、市政、電力、管網等系統都有良好的業績。 　　水力控制閥的主要工作原理是利用上、下閥腔的壓力差控制閥盤的運動，再通過旁通管路和各種導閥的不同接法實現不同用途。目前國外此類閥門已派生出近百種用涂，而國內開發的十多種，并且都是用在常溫、低壓，物理及化學性質類似于水的介質中。例如：遙控浮球閥，減壓閥，緩閉止回閥，流量控制閥、持壓／泄壓閥、電動閥，水泵控制閥，壓差平衡閥、緊急關閉閥、定水位閥等，如果在選奢上有所突破，該類閥還可使用于中溫、中壓或有腐蝕性的管道中。 　　我廠自生產水力控制閥以來，不斷地聽取用戶的意見和建議、汲取國外產品的精髓，在最初產品的基礎上從結構，選材、加工工藝等方面一再改進，目前該類產品已廣泛應用于全國各大、中型城市，一直受到用戶好評，頗受用戶信賴?！? 水力控制閥建議DN405口徑以下選用隔膜式，500口徑發上選用活塞式。以下就其各自的特點作詳細說明。 特點及優點 ☆閥體采用全通道、流線型設計，流體阻力小，流量大。 ☆體、蓋、活塞缸連接處由密封墊和密封環雙重密封，無處漏。 ☆閥體、活塞缸、活塞雙重導向，運動平穩、可靠。 ☆全不銹鋼活塞缸、整體鑄造塞、NBR密封環，組合大大延長使用壽命。 ☆引進國外先技術的可拆卸閥座，結構巧妙，構思新穎，方便維修更換。 ☆帶倒流孔的活塞缸，適當增加阻尼，使得活塞運動更趨于平穩。 為了使閥盤上下產生壓差，活塞的面積必須大于閥盤的面積，這樣在大口徑的閥門中活塞面積很大，運作不穩性較差，我們在活塞缸的底部設計了導流孔結構，適當?shù)卦黾娱y盤運動的阻尼，使閥盤的運動更趨于平穩，從而提高閥門的可靠性，減少故障的發生。導流孔均勻分布在活塞缸的底平面上，并視閥門口徑的大小決定導流孔的數量和尺寸。 閥體頸部有一定寬度加工面，與不銹鋼活塞缸和外圓配合，使得活塞缸在閥體內平穩固定；帶有兩道密封圈的活塞在經過行磨的活塞缸內辟作上下運動，同時活塞缸下端設計成帶銅襯套的導向孔，下運動，同時活塞缸下端設計面帶鋼襯套的導向孔，形成雙重導向，即使口徑再大的閥門也0 px能確保其運動自如、平穩，從而提高使用壽命和安全可靠性。 應用標準 ：lS09000 設計：Q/YYF-2000 結構長度：Q/BYL-2002 法蘭標準：GB/T17241.6GB/T9113 試驗標準：GB/T13927AP1598 性能規范 公稱壓力(MPa) 1.0 殼體試驗(MPa) 1.5 密封試驗(MPa) 1.1 氣密封試驗(MPa) 6 工作溫度(MPa) ≤80℃ 適用介質(MPa) 水及物理、化學性質類似于水的介質 部件材料 序號 隔膜式 活塞式 選用材料 部件名稱 選用材料 部件名稱 1 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋 2 彈簧鋼、不銹鋼、 彈簧 不銹鋼 缸套 3 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 膜片壓板 球墨鑄鐵 活塞 4 尼龍強化橡膠、三元乙丙尼龍強化橡膠 膜片 橡膠、三元乙丙橡膠 密封圈 5 2Cr13 閥桿 2Cr13 閥桿 6 灰鑄鐵、球墨鑄鐵、碳鋼、銅、不銹鋼 閥蓋 彈簧鋼、不銹鋼 彈簧 7 像膠、三元乙丙像膠 O型密封圈 球墨鑄鐵 閥盤 8 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 O型圈壓板 橡膠、三元乙丙橡膠 密封墊 9 銅合金、不銹鋼 閥座 銅合金、不銹鋼 閥座 10 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥體 球墨鑄鐵 11 鑄鐵、球墨鑄鐵、碳鋼 閥體
