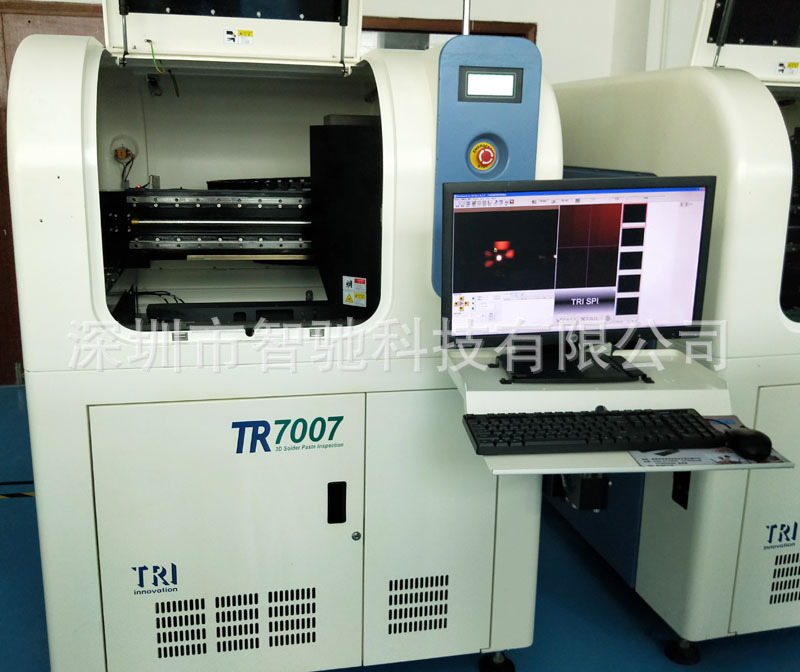

德律SPI錫膏檢測機

SPI錫膏檢測機用于錫膏印刷機之后，貼片機之前，檢測出錫膏印刷的不良體積、面積、高度、偏移、缺失、破損、高度偏差等。使用SPI確認印刷狀態，并把印刷狀態反饋給印刷機，提升焊錫的印刷品質，降低不良率。

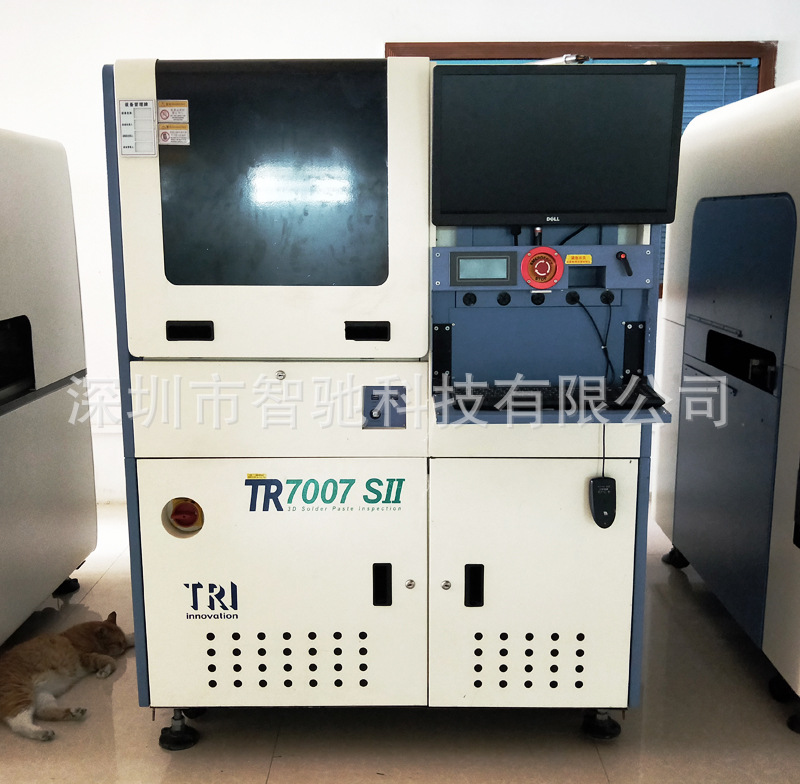

德律TR7007SII SPI錫膏檢測機

德律TR7007SII SPI錫膏檢測機技術參數：

Imaging Method Dynamic Imaging
Camera 4 Mpix
Imaging Resolution 10 ?m or 15 ?m (factory setting)
Lighting RGB LED
3D Technology 2-way Digital Fringe Pattern
Field of View 4 Mpix@ 10 ?m: 20 x 20 mm
4 Mpix@ 15 ?m: 30 x 30 mm
Imaging Speed 4 Mpix@ 10 ?m: 90 cm?/sec
4 Mpix@ 15 ?m: 200 cm?/sec
Height Resolution 0.4 ?m
Max. Solder Height @ 10 ?m: 420 ?m
@ 15 ?m: 385 ?m
X-Axis Cool Linear Motor and linear scale with DSP-based cooller
Y-Axis Cool Ballscrew + AC-servo cooller
Z-Axis Cool Ballscrew + AC-servo cooller
X-Y Axis Resolution 0.5 ?m
Z-Axis Resolution 1 ?m
Max PCB Size 510 x 460 mm*
PCB Thickness 0.6-5 mm
Max PCB Weight 3 kg
Top Clearance 40 mm
Bottom Clearance 40 mm
Edge Clearance 3 mm
Conveyor Height 880 – 920 mm
WxDxH 1220 x 1663 x 1620
Weight 920 kg
