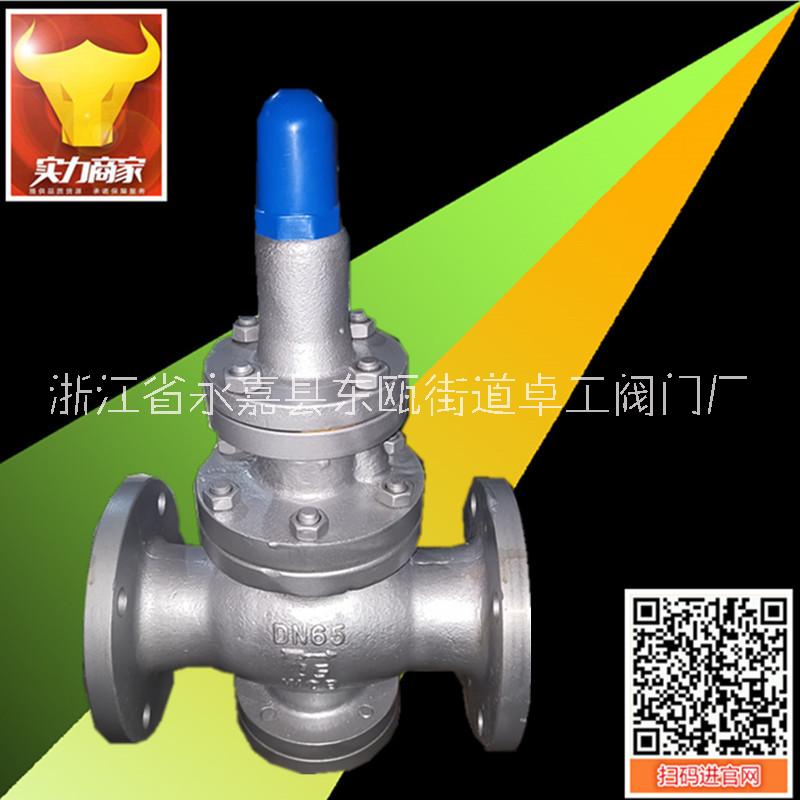

Y43H蒸汽減壓閥 先導式減壓閥

產品特點： 先導活塞蒸汽減壓閥由主閥和導閥兩部分組成。先導活塞蒸汽減壓閥主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。先導活塞蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。 活塞式蒸汽減壓閥的詳細資料： ☆ 先導活塞蒸汽減壓閥產品概述: 先導活塞蒸汽減壓閥由主閥和導閥兩部分組成。先導活塞蒸汽減壓閥主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。先導活塞蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。 undefined 先導活塞蒸汽減壓閥參數： 公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 殼化試驗壓力（MPa） 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 進口壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45 壓力特性偏差（MPa）△P2P GB12246-1989 流量特性偏差（MPa）△P2G GB12246-1989 最小壓差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量 GB12245-1989 *.殼體試驗不包括膜片、頂蓋。 ☆先導活塞蒸汽減壓閥流量系數(Cv) DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 ☆先導活塞蒸汽減壓閥主要零件材料 零件名稱 零件材料 閥體 閥蓋 底蓋 WCB 閥座 閥盤 2Cr13 缸套 2Cr13/銅合金 活塞 合金鑄鐵 導閥座 導閥桿 2Cr13 主閥彈簧 1Cr18Ni9Ti 導閥主彈簧 50CrVA 調節彈簧 60Si12Mn 先導活塞蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm 公稱通徑 DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465 先導活塞蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm 公稱通徑 DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 340 120 32 220 230 340 120 40 240 240 355 135 50 270 300 355 135 65 300 340 360 140 80 330 360 395 17 100 380 400 185 125 450 415 215 150 500 430 225 200 550 495 260 250 650 545 310 300 800 600 355 350 850 640 395 400 900 690 435 500 950 780 495 先導活塞蒸汽減壓閥工作原理及其結構(參看結構圖) 20096289270556 先導活塞蒸汽減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針?lè)较蜣D(zhuǎn)動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡. 先導活塞蒸汽減壓閥維護與檢修 1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放. 2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹. 幫障與方法 故障現象 產生原因 方法 減壓閥不減壓或減壓失靈及直通 1主閥或付閥密封面有污物 2主閥或付閥密封面損壞 3主、付閥瓣彈簧疲勞或折斷 4反饋通道3孔被堵塞 5膜片疲勞或損壞 6活塞汽缸磨損或腐蝕 7活塞環槽與活塞環卡住 8閥體腔內充滿冷凝液 1． 將污物干將 2． 密封付研磨修復或更換 3． 更換新彈簧 4． 通道中的污物 5． 更換膜片 6． 加工修正或更換活塞環 7． 拆下活塞清洗 8． 松開螺塞排出冷凝液 不通汽 1清洗過程中閥蓋裝錯位 2上墊片移位堵住進出孔 3進入付閥通道孔堵塞 1． 拆下閥蓋定位后裝好 2． 使墊片孔對準進出孔 3． 拆下閥蓋通道污物 若已經由設計單位選定我公司的減壓閥系列，請按型號直接向卓工閥門公司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術為您審核把關。
