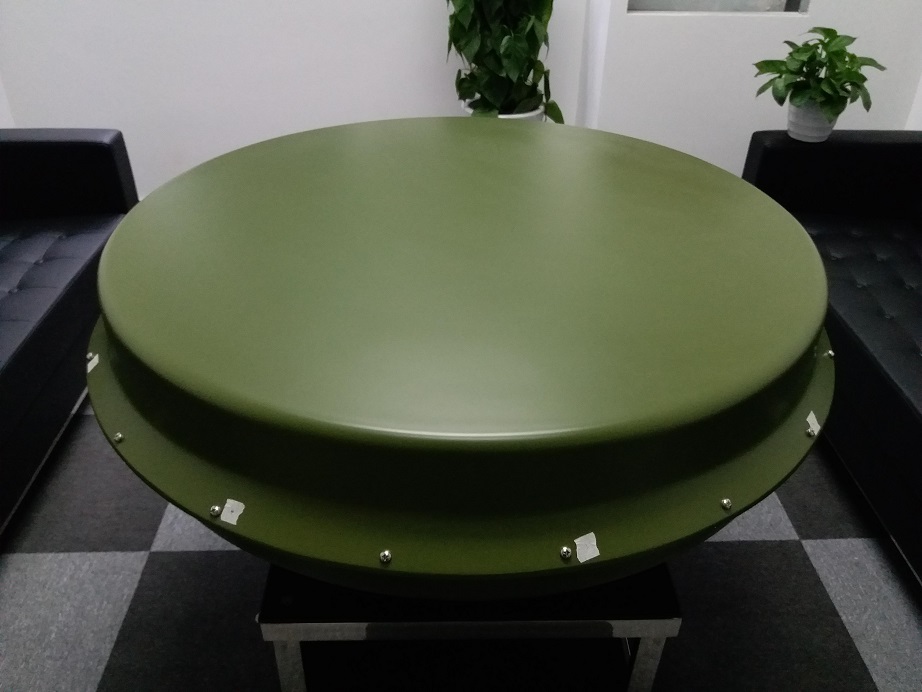

TN225雙通道測向天線 全向定向喇叭對周共用器矩陣倒V三線短波有源無源發射接收

產品概述 TN225雙通道測向天線是成都科立訊研發生產，可接收20MHz-3000MHz寬帶范圍無線電波，經過 RF 模塊處理后輸出可用于無線電測向的 RF 信號。支持空間譜估計測向或相關干涉儀測向，無需場地校正也能達到極高的測向準確度(胡先生：壹捌陸貳捌叁柒陸叁陸柒）。天線具有體積小、性能穩定、測向準確度高、測向靈敏度高等優點，具有良好的環境適應性，采用不同的結構形式可實現車載和固定站使用（胡先生：壹捌陸貳捌叁柒陸叁陸柒），是理想的無線電頻譜管理測向天線。 應用領域 ●無線電頻譜管理 ●無線電測向 主要特點 ● 測向準確度高 ● 測向靈敏度高 ● 幅相一致性好 ● 性能穩定 技術指標 (1)極化方式：垂直極化、水平極化 (2)頻率范圍：20MHz～3000MHz（垂直極化） (3)天線測向靈敏度：1～10uV/m典型值（測向帶寬1kHz,積分時間2S，示向度波動2°RMS)(胡先生：壹捌陸貳捌叁柒陸叁陸柒） (4)天線測向準確度：≤1°RMS（無反射環境測試） (5)測向天線通道：2 (6)天線校準通道：有 (7)天線特性：天線電長度可變 (8)天線孔徑：900mm胡先生：壹捌陸貳捌叁柒陸叁陸柒 (9)天線控制方式和控制信號數量：＜8位TTL控制電平(+2.5V~+5V) (10)天線環境適應性(設計保證，隨整機環境試驗）： (11)工作溫度：-40～+65℃ (12)存儲溫度：-40～+85℃ (13)濕度：+25℃/+55℃/95% (14)振動：正弦5Hz～55Hz：0.15mm (15)振幅恒定 (16)55Hz～150Hz：0.5g恒定 (17)隨機10Hz～300Hz：0.01g2/Hz (18)300Hz～500Hz：0.003g2/Hz (19)沖擊：＜40g (20)防護等級：IP55 (21)天線輸出射頻接插件類型：N-50K (22)天線控制插座類型：Y50EX1419ZJ10 (23)天線控制協議：合同簽訂后半個月內乙方提供。 (24)天線重量：≤25Kg (25)天線外形尺寸： (26)直徑：約1.1米 (27)高度：＜0.45米（含安裝基座） (28)天線供電：+12V胡先生：壹捌陸貳捌叁柒陸叁陸柒 (29)天線功耗：≤20W (30)天線元技術規格： (31)天線元數量：9 (32)天線元類型：有源 (33)天線元駐波：≤2.5（典型值） (34)天線元阻抗：50歐姆 (35)天線元H面方向圖：全向 (36)天線元幅/相一致性：滿足雙通道相關干涉儀體制理論測向要求 (37)開關矩陣技術規格： (38)通道間幅/相一致性：幅度≤0.5dB；相位≤3° (39)開關隔離度：＞50dB (40)端口駐波：＜ 2.5 (41)開關切換通道穩定時間：＜1uS胡先生：壹捌陸貳捌叁柒陸叁陸柒 成都科立訊通信技術有限公司（http://www.cd-klx.com） 一家專業從事無線電監測測向的廠家，無線電監測測向系統，短波，超短波，微波偵測、測向通信天線，天線共用器，天線交換矩陣，微波射頻部件。 具體價格以面談為主,以上報價僅做推廣排名 胡先生: 18628376367 、15882355514 超短波天線，短波天線，發射天線，干擾天線，機載天線，艦載天線，接收天線，全向天線，定向天線，便攜式天線，搬移式天線，手持式天線，中波天線，調頻天線，中短波天線，有源天線，無源天線，雙錐天線，平板天線，偵測天線，三線天線，倒V天線，喇叭天線，超寬帶天線，傘錐天線，對數周期天線，電表串戶天線，鞭狀天線，電臺天線，同軸偶極子天線，高增益天線，水平極化天線，垂直計劃天線，共用器，天線共用器，超短波共用器，短波共用器，矩陣，天線交換矩陣，程控交換矩陣，8路天線共用器，16路天線共用器，微波天線，調頻波天線，中波共用器，喇叭天線，干擾天線，放大器，濾波器，功分器，變頻器，接收機，信號源，干擾源，模擬器，無線電設備，通信設備，單通道測向，雙通道測向，三通道測向，五通道測向，九通道測向，相關干涉儀測向，相關比幅測向，瓦特森.瓦特，測向監測系統，測向系統。
