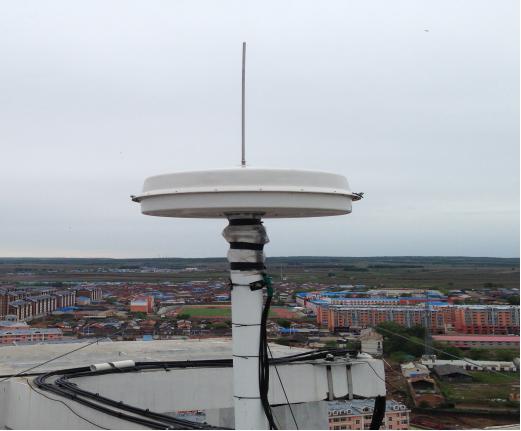

TN106固定式超短波測向系統 全向定向喇叭對周共用器矩陣倒V三線短波有源無源發射接收

主要特點 1、可擴展性強、兼容性強、組建系統靈活。 2、采用大孔徑多天線振子單元的測向天線陣，提供極高的準確度和優異的抗多徑反射能力，非常適合城市復雜電磁環境使用。（胡先生：壹捌陸貳捌叁柒陸叁陸柒） 3、可實現20MHz寬帶實時監測測向，可發現極短的未知發射信號。 4、系統具有極高的性價比。 產品應用 通過PC或筆記本電腦對測向機遠程操作，提供下列功能。 ?在20MHz到3.6GHz頻率范圍內，提供高精度的測向準確度。 ?信號的測向帶寬可達20MHz。 ?10 MHz的FFT寬帶測向，可同時測量廣播、航空或航海無線電信號的方位。 ?在20MHz到3.6GHz頻率范圍內，符合ITU建議的高精度測向。 的技術 采用的相關干涉儀測向方法，可直接計算得出無線電波的示向度，避免了傳統方法的采樣環境影響帶來的測向誤差。測向天線采用了多天線單元和相關干涉儀方法測向，在實際環境中抗干擾能力出色，即使在大量反射信號的環境下，系統依然能提供準確的示向度。特別是水平極化天線采用了十字交叉復合天線，實際測向準確度大幅提高，相比于目前市場上的測向設備，更具備抗環境干擾的能力。 主要技術指標 接收機部分 測向機部分 中頻 21.4MHz 射頻輸入阻抗 50Ω 調諧分辨率 1Hz VSWR ＜2：1 調諧精度 1 Hz 外部參考頻率輸入 10MHz 頻率穩定性 ≦1×10-7 AGC范圍 120dB 動態范圍 75dB 測向帶寬 0.6kHz到20 MHz 最小信號駐留時間 ＜15ms ADC分辨率 （胡先生：壹捌陸貳捌叁柒陸叁陸柒） 14位 控制接口 LAN 通道數 雙通道/5通道/7通道/9通道 可選 尺寸 2U標準機箱19" 測向天線部分 頻率范圍 垂直極化 20MHz～200MHz 垂直極化 20MHz～1000MHz 垂直極化 1 GHz～3GHz 水平極化 40MHz～1300MHz 天線類型 垂直極化 有源偶極子天線 水平極化 十字交叉復合天線 天線陣元數 5單元/7單元/9單元 天線駐波比 ≤ 2.5 射頻輸出阻抗 50Ω 測向體制 相關干涉儀 二階截點 ＞45dBm 三階截點 ＞25dBm 極化 垂直/水平 測向精度 垂直極化 20MHz-200MHz 200MHz-1GHz 1GHz-3GHz 水平極化 40MHz-1300MHz ＜2°RMS典型值 ＜1°RMS典型值 ＜1.5°RMS典型值 ＜1.5°RMS典型值 無反射環境，天線架高測試 測向靈敏度 垂直極化 20MHz-100MHz 100MHz-2GHz 2GHz-3GHz 水平極化 40MHz-1300MHz 成都科立訊通信技術有限公司（http://www.cd-klx.com） 一家專業從事無線電監測測向的廠家，無線電監測測向系統，短波，超短波，微波偵測、測向通信天線，天線共用器，天線交換矩陣，微波射頻部件。 具體價格以面談為主,以上報價僅做推廣排名 胡先生: 18628376367 、15882355514
