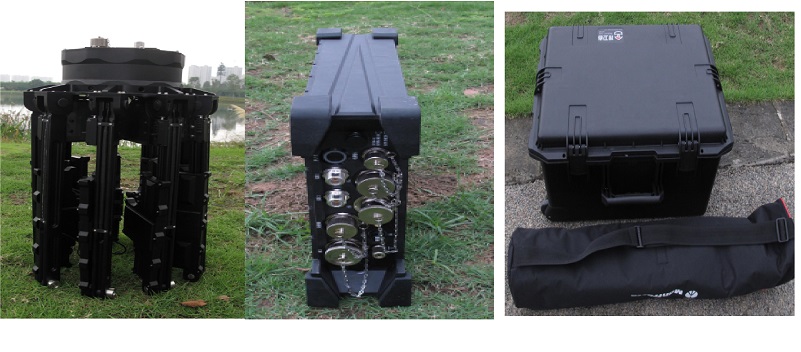

TN107便攜式超短波監測測向全向定向喇叭對周共用器矩陣倒V三線短波有源無源發射接收

產品概述 TN107便攜式超短波監測測向系統是成都科立訊研發生產，采用新一代無線電監測平臺，采用的相關干涉儀測向方法，可直接計算得出無線電波的示向度，避免了傳統方法的采樣環境影響帶來的測向誤差。測向天線采用了 9 天線單元和相關干涉儀方法測向，在實際環境中抗干擾能力出色，即使在大量反射信號的環境下，系統依然能提供準確的示向度。 相比于目前市場上的測向設備，更具備抗環境干擾的能力。若本系統中存在超過兩個（含兩個）測向站時，能夠 進行交匯定位，并給出定位結果（以橢圓的方式給出）。整個過程在地圖上實時顯示（地圖 也應顯示其他導入的或者獲取的其他系統的位置）。（胡先生：壹捌陸貳捌叁柒陸叁陸柒） 設備主要功能 (1) 固定頻率監測： 對頻率的信號進行實時測量，測量結果符合 ITU-R 建議的相關參數（頻率、頻差、 電平、場強、占用帶寬、占用度等）的規范要求。測量過程中可實時顯示信號中頻頻譜和電 平流圖，同時對監測信號進行實時錄音。用戶輸入單頻測量控制參數，設備返回信號頻 譜、IQ 數據，并可存儲一定時常的 IQ 數據。 (2)頻段掃描 按照設置的掃描參數，對工作頻率范圍內的任意頻段進行掃描。 支持任意連續頻 段掃描，最多可多達 5 段。頻段(如 GSM-R 上下行頻段、航空頻段等)掃描。記錄每個頻率每次出現時的電平、最小電平等，并進行該頻段的時間占用度統計， 生成符合國家規定格式的占用度報表。 (3) 頻率表掃描 用戶可任意定制要掃描信道的控制參數，信道數可多達 1000 個，掃描監測過程中可測量 各信號，同時顯示頻表掃描頻譜圖和瀑布圖，記錄每個頻率每次出現時的電平、最小電 平等，并進行該頻表的時間占用度統計，生成符合國家規定格式的占用度報表。 (4) 解調 可對模擬調制 FM、AM 信號進行解調，并可對語音信號進行錄音及回放，保留證據。 (5)新信號發現 在頻段掃描過程中可自動計算、學習形成電磁頻譜背景信號樣本，用戶也可自行設定判決門限，在監測過程中自動與其進行對比分析，實時捕獲新出現的信號，并存儲于實時發現新出現的信號，并以聲音或顏色標注對應頻率進行提示告警。 (6)調制模式識別信號分析功能： 可根據用戶設定頻點的方式自動識別信號的調制方式、或通過手動開啟makrlink 方式顯示當前鼠標點擊點的調制方式。 (7)信號類別判斷： 在掃描過程中可自動與事先建立的數據庫比對，判別信號的屬性（包括已 知、未知或等），并根據不同頻率來標注不同顏色提供區別。 (8) 循環 對掃描發現的多個新信號按照特定的解調模式和工作參數，自動循環解調，實現多個未知信號的、自動、循環。 (9) 固定頻率測向 能夠使用雙通道相關干涉儀測向算法對頻率信號進行來波方向測定。示向度可根據用戶需要可以在地圖上顯示，對發射信號定位。 寬帶多信號測向 能夠同時對帶寬內的多個大于門限的信號來波進行測向。測向結果存入歷史數據庫中，并可離線查看。 (10)多任務并行 實時多任務支持：兩個信道可獨立并行運行，實現實時多任務。 時分多任務:對于每個獨立的通道，設備級支持任意通道上的時分多任務。 主要技術指標（胡先生：壹捌陸貳捌叁柒陸叁陸柒） 監測系統 1 頻率范圍 30MHz～3000MHz 2 頻率穩定度 ≤1×10-7 3 接收機輸入電平 10dBm 30dBm 不損壞 4 中頻帶寬 36MHz 5 鏡頻抑制 ≥ 90dB 6 中頻抑制 ≥ 90dB 7 二階互調截點 ≥50 dBm（典型值） 8 三階互調截點 ≥15 dBm（典型值） 9 噪聲系數 ≤12dB（30MHz～3000MHz ） 10 本振相位噪聲 ≤-105dBc/Hz@10kHz 11 測量動態范圍 ≥ 120dB 12 頻率掃描速度 ≥4GHz/s 13 解調模式 AM、FM、USB、LSB、CW 14 調制模式自動識別類型 CW、AM、FM、2ASK、2FSK 測向系統 1 測向頻率范圍 垂直極化：30MHz～3000MHz 2 實時測向帶寬 3KHz～20MHz 3 極化方式 垂直極化 4 測向精度 ≤2°RMS（在開闊無反射場地測試結果） 5 測向靈敏度 ≤ 1～15μV/m 6 最小測向時間 ≤4ms 成都科立訊通信技術有限公司（http://www.cd-klx.com） 一家專業從事無線電監測測向的廠家，無線電監測測向系統，短波，超短波，微波偵測、測向通信天線，天線共用器，天線交換矩陣，微波射頻部件。 具體價格以面談為主,以上報價僅做推廣排名 胡先生: 18628376367 、15882355514 超短波天線，短波天線，發射天線，干擾天線，機載天線，艦載天線，接收天線，全向天線，定向天線，便攜式天線，搬移式天線，手持式天線，中波天線，調頻天線，中短波天線，有源天線，無源天線，雙錐天線，平板天線，偵測天線，三線天線，倒V天線，喇叭天線，超寬帶天線，傘錐天線，對數周期天線，電表串戶天線，鞭狀天線，電臺天線，同軸偶極子天線，高增益天線，水平極化天線，垂直計劃天線，共用器，天線共用器，超短波共用器，短波共用器，矩陣，天線交換矩陣，程控交換矩陣，8路天線共用器，16路天線共用器，微波天線，調頻波天線，中波共用器，喇叭天線，干擾天線，放大器，濾波器，功分器，變頻器，接收機，信號源，干擾源，模擬器，無線電設備，通信設備，單通道測向，雙通道測向，三通道測向，五通道測向，九通道測向，相關干涉儀測向，相關比幅測向，瓦特森.瓦特，測向監測系統，測向系統。
