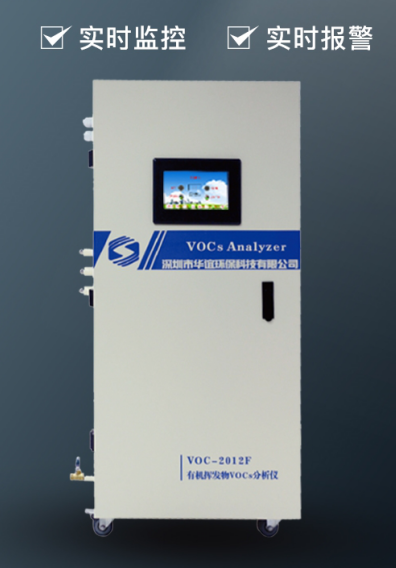

盤有機揮發物超標預警系統VOCS

系統組成 序號 設備名稱 規格和型號 單位 數量 說明 1 VOCs氣ti檢測報警 TP-401 套 1 檢測作用 2 DTU模塊 NE-3(VOCs) TP-DTU2 套 1 聯網傳輸數據到環保局 3 預處理系統 TP-401 套 1 除塵；除濕；降溫的作用 流程說明 ●取樣單元：由電加熱取樣探頭、電加熱取樣管線和反吹系統等組成。 ●預處理單元：由精細過濾器、壓縮機冷凝器、蠕動泵、采樣泵、除水罐、和流量計等組成。 ●分析單元：采用PID光離子氣ti檢測報警儀,精度高，可靠性好, 維修成本較低。 ●傳輸單元：將當地環保局端口地址位置寫進DTU模塊程序，然后用GPRS的網絡傳輸方式進行傳輸。 測量原理 PID 使用了一個紫外燈（UV）光源將有機物分子電離成可被檢測器檢測到的正負離子（離子化）。檢測器捕捉到離子化了的氣體的正負電荷幵將其轉化為電流信號實現氣體濃度的測量。當待測氣體吸收高能量的紫外光時，氣體分子受紫外光的激發暫時失去電子成為帶正電荷的離子。氣體離子在檢測器的電極上被檢測后，很快會電子結合重新組成原來的氣體和蒸汽分子。PID 是一種非破壞性檢測器，它不會改變待測氣體分子，經過PID 檢測的氣體仍可被收集做進一步的測定。 3.2.2技術指標 檢測量程： 0-2000ppm（可定制） Jing確度：0.1ppm 線性誤差：≤±2%F.S. 電源：24VDC 零點漂移：≤±2%F.S./7D 量程漂移：≤±2%F.S./7D 響應時間：≤30s 環境溫度限制：-10～50℃ 通訊接口：RS485、RS232 模擬開關：2路繼電器輸出 報警方式：聲光報警<90dB 防爆等級：ExdIICT 系統特點 System Features ●核心儀表采用PID光離子法測量VOCs，測量精度高、可靠性好，維護成本低。 ●高溫取樣及高溫伴熱（120℃～180℃）傳輸、去塵、防結露。 ●預處理系統中采用快速冷凝快速除水，確保氣體組分不變。直接測量VOCS干基值，符合要求。 ●系統機柜可打開，極大提高系統維護的方便性。 ●系統控制采用PLC可進行校準和系統吹掃，取樣器溫度、伴熱管溫度、冷凝器溫度均參與系統控制，確保系統處 于最jia運行狀態。 ●系統也可使用各種快捷方式進行校準和系統吹掃等，為操作者提供方便?？旖莘椒ń档土藢Σ僮魅藛T的要求。 ●系統控制同時將系統中的各種狀態在線顯示，以便實時掌握系統的運行狀況。 尺寸：13392825977
