批發(fā)工廠道路修補料 防凍防腐蝕 粘接牢固 質保十年

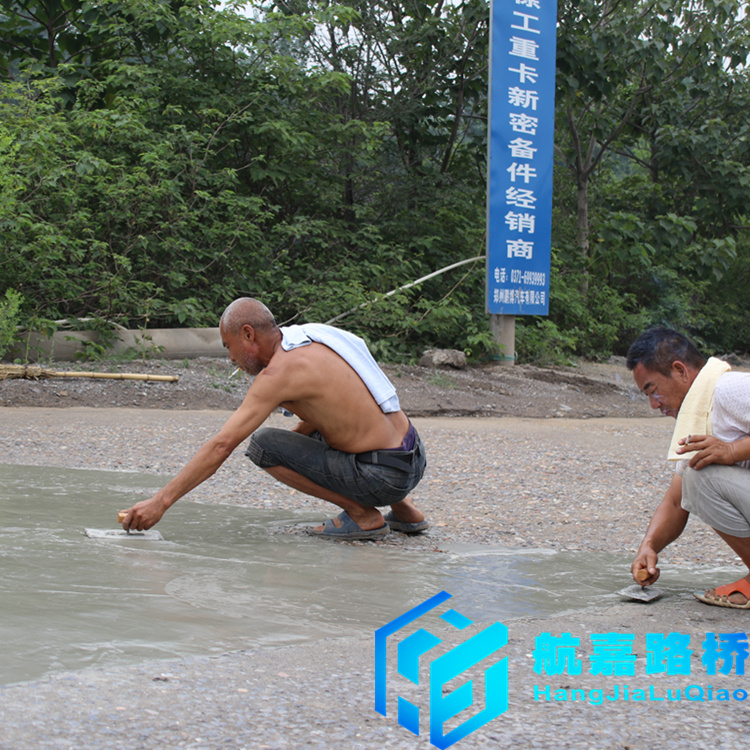

該產(chǎn)品是由河南航嘉路橋聯(lián)合國家建科院團隊于2010年5月在北京成功研發(fā)的針對混凝土表層病害的高分子材料。主要用于混凝土結構表面缺陷快速修補。與基層粘接好、早期強度高、耐磨性和耐壓性高、實現(xiàn)2小時通車，并獲得多項技術。 一、施工器械 銑刨機、高壓風槍、高壓水槍（帶水泵的水車）、立式攪拌機（電動攪拌鉆）、刮尺、鐵抹子、儲水桶、干凈的水。 二、施工方案 （1）、標識：選定需要修補的區(qū)域。 （2）、清理：將需要修補的區(qū)域內的碎石，粉塵等用高壓風槍清理干凈。 （3）、洗刷：用高壓水槍將需要修補的區(qū)域沖刷干凈，沖刷時應將泥漿沖出作業(yè)面，并防止回流。 （4）、濕潤：用水沖刷干凈后，應將水保留在作業(yè)面一段時間，將作業(yè)面充分濕潤，直至不在滲水為止。（水泥混凝土中有大量的毛細孔，充分濕潤可以將毛細孔中的空氣排出，使其不出現(xiàn)空洞。） （5）、清理：用高壓水槍將操作面內的明水清理干凈。（明水會嚴重影響材料的粘接性、抗壓強度和美觀度） （6）、加水：將表層型材料與水混合攪拌，加水量在17.5%——18%時效果，但根據(jù)修補部位不同，對稀釋度不同要求時可調整加水量，但加水量必須控制在15%——17%之間，不許泌水。（加水量的控制嚴重影像材料的粘接性能、抗壓強度和美觀度，加水過多，會導致膠體和骨料分離，出現(xiàn)泌水、沉降、離析等現(xiàn)象） （7）、攪拌：用立式攪拌機（人工攪拌一方面攪拌不均勻，另一方面會導致加水量遠遠大于規(guī)定加水量，會出現(xiàn)泌水、離析。）攪拌時須充分攪拌均勻，觀察無干粉球和氣泡，可靜止一分鐘后再攪拌，攪拌時間在5分鐘左右為宜，但也不宜時間過長，防止在攪拌桶內凝固。注意控制好水灰比，攪拌好的修補料不得泌水。 （8）、鋪裝：將攪拌好的修補料倒在需修補的操作面內，立即用刮尺趕平（注意：修補前操作面內不能有明水）確保修補后的地坪標高與原來地坪標高一致，修補料操作時間控制在20分鐘內（注意：初凝后不得二次收光；0℃以下不得施工），用大號的抹子輔助收光。 （9）、養(yǎng)護：修補完成終凝1小時后，立即進行灑水并覆蓋土工布進行養(yǎng)護。
