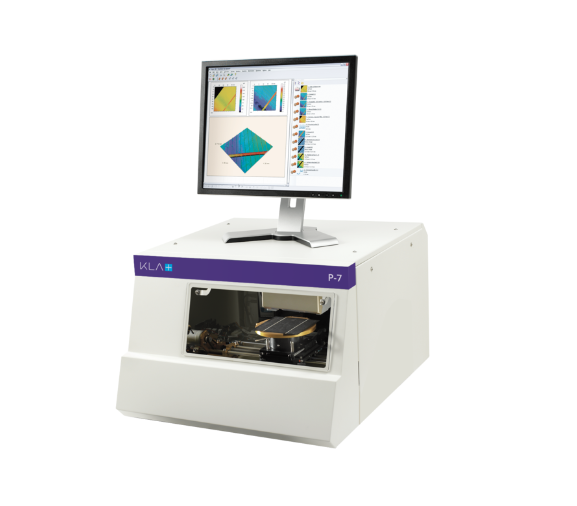

P-7支持從幾納米到一毫米的臺階高度測量,適用于生產和研發環境。該系統可以對臺階高度、粗糙度、翹曲度和應力進行2D和3D測量,其掃描可達150mm而無需圖像拼接。作為臺式探針輪廓儀平臺提供了極高的性價比。 image.pngimage.png image.pngimage.png 主要功能 · 臺階高度:幾納米至1000μm · 微力恒力控制:0.03至50mg · 樣品全直徑掃描,無需圖像拼接 · 視頻:500萬像素高分辨率彩色攝像機 · 圓弧校正:由于探針的弧形運動引起的誤差 · 軟件:簡單易用的軟件界面 · 生產能力:通過測序,模式識別和SECS / GEM實現全自動化 image.png 主要應用 · 臺階高度:2D和3D臺階高度 · 紋理:2D和3D粗糙度和波紋度 · 形狀:2D和3D翹曲和形狀 · 應力:2D和3D薄膜應力 · 缺陷復檢:2D和3D缺陷表面形貌 image.png 工業應用 · 大學、研究實驗室和研究所 · 半導體和化合物半導體 · LED:發光二極管 · 太陽能 · MEMS:微機電系統 · 數據存儲 · 汽車 · 醫療設備 · 還有更多:請與我們聯系以滿足您的要求
