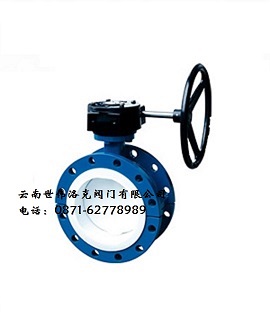

D341F46法蘭式襯氟蝶閥

一、概述： D341F46法蘭式襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需 要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。D341F46法蘭襯氟蝶閥采用帶有球 形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的 密封性能，超長的使用壽命；可做快速切斷或調節流量之用。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。 二、D341F46法蘭式襯氟蝶閥結構特點： 1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節; 2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生 足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想。 3.四級加載彈性密封,保證了閥門內、外的零泄露; 4.采用可調性彈子定位,定位準確,結構簡單。 三、D341F46法蘭式襯氟蝶閥基本型號： DA 43F（半襯） DA 343F（半襯） 手動 DA 43F3 （全襯里） 蝸 輪 DA 343F3 （全襯里） DA 43F46（全襯里） 轉 動 DA 43F46（全襯里） 氣動 DA 643F（半襯） 電動 DA 943F（半襯） DA 643F3 （全襯里） DA 943F3 （全襯里） DA643F46（全襯里） DA9 43F46（全襯里） 四、D341F46法蘭式襯氟蝶閥主要性能： 密封圈材料代號 適用溫度 適用介質 NR ≤85℃ 水、空氣、酸堿類 CR ≤85℃ 水、煤氣、酸堿類 NBR ≤100℃ 水、油品 CPDM ≤120℃ 水、蒸汽、一般酸堿類 FKM ≤150℃ 水、蒸汽、強酸堿類 五、D341F46法蘭襯氟蝶閥外形連接尺寸： 序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼 Z C P8 R8 P3 R3 1閥體/閥蓋 A126-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M 2蝶板 A216-WCB A105 A351-CF8 A351-CF8M A351-CF3 A351-CF3M 3閥桿 A182-F6 A182-F304 A182-F316 A182-F304L A182-F316L 4襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 5緊固銷 A182-F6 A182-F304 A182-F316 A182-F304L A182-F316L 6填料 PTFE(F4) PTFE(F4) PTFE(F4) 7填料壓蓋 A216-WCB CF8 CF8M CF8 CF3M 8支架 A216-WCB A351-CF8 A351-CF8 9緊固螺栓 A193-B7 A193-B8M A193-B8M 10螺母 A194-2H A194-8 A194-8 六、D341F46法蘭式襯氟蝶閥外形連接尺寸： 公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18 50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18 65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18 80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18 100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18 125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18 150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18 200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23 250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25 300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25 350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25 400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30 450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30 500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34 600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41 700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41 800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
