詳細信息（廠家直銷波紋管調節閥-調節閥供應商電話-生產廠家）

品牌： 其他
型號： 波紋管調節閥
材質： 鑄鋼
連接形式： 法蘭
結構形式： 其他
公稱通徑： DN25 ～ 300mm
適用介質： 其他
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 其他
零部件及配件： 其他
用途： 其他
類型(通道位置)： 其他
作用對象： 其他
規格： 齊全

基本參數

材質
鑄鋼
連接形式
法蘭
品牌
晟昌
型號
波紋管調節閥
加工定制
是

詳細說明

波紋管調節閥的詳細資料：

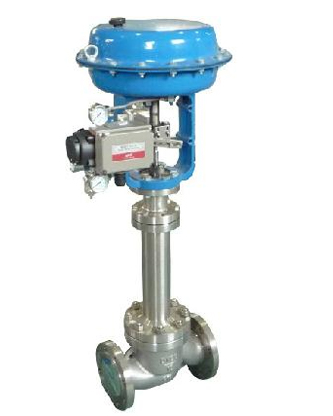

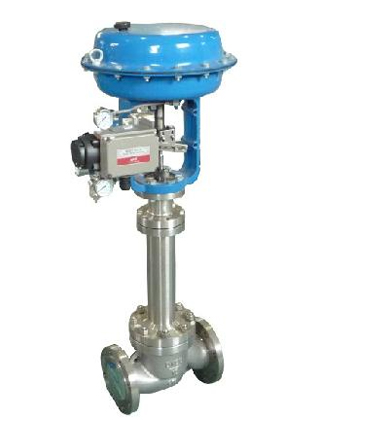

ZRSW 波紋管調節閥

一、波紋管調節閥產品概述

ZRSW 電動波紋管密封調節閥，由 3810 系列 (PSL 系列 ) 電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號 (4-20mADC 或 1-5VDC) 及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動波紋管密封調節閥閥芯采用上導向結構，結構緊湊，有呈 S 流線型的流道，使其壓降損失小、流量大，可調范圍廣，流量特性精度高，符合 IEC534-1-1976 標準。上閥蓋采用波紋管密封結構，適用于極素養、易燃易爆易揮發和稀有貴重金屬介質的調節。另外該閥也可用在真空的場合。

二、波紋管調節閥主要技術參數

閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN25 ～ 300mm
公稱壓力	PN1.6 、 2.5 、 4.0 、 6.4MPa
法蘭標準	GB/T9113 、 JB/T79
連接形式	法蘭 (FF RF RTJ) 、焊接 (SW BW) 、螺紋 ( 適用于 1″ 以內 )
閥蓋形式	波紋管密封型 -40 ～ + 350℃
壓蓋型式	螺栓壓緊式
密封填料	V 型聚四氟乙烯填料、含浸聚四氟乙烯石-棉填料、石-棉紡織填料、石墨填料

閥內件

閥芯形式	單座、籠式、套筒型閥芯
流量特性	線性、等百分比

執行機構

執行器型號	3810 系列、 PSL 系列
主要技術參數	電源電壓： 220V/50Hz 、輸入信號： 4-20mA 或 1-5V·DC 、輸出信號： 4-20mA·DC
	防護等級：相當 IP55 、隔爆標志： ExdⅡBT4 、手操功能：手柄
	環境溫度： -25 ～ + 70℃ 、環境濕度： ≤95%

1	閥體	WCB	CF8	CF 8M	CF 3M
2	閥座、套筒	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套、并帽	304	304	316	316L
5	墊片	聚四氟乙烯 (PTFE)/ 金屬石墨墊片
6	閥蓋	WCB	CF8	CF 8M	CF 3M
7	閥桿	304	304	316	316L
8	波紋管	304	304	316	316L
9	填料	聚四氟乙烯 (PTFE)/ 柔性石墨
10	螺母	304	304	316	316L

五、波紋管調節閥主要性能指標

項目			指標值
基本誤差 %			配 3810L ±2.5 ；配 PSL±1.0
回差 %			配 381L ±2.5 ；配 PSL±1.0
死區 %			1.0
始終點偏差 %	電開	始點 ±2.5	終點 ±2.5
		始點 ±2.5	終點 ±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差 %			≤2.5
泄露量 L/H			0.01%× 閥額定容量
可調范圍 R			30 ： 1

六、波紋管調節閥額定流量系數 Kv 、允許壓差

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 KV	單座	11	17	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程 (mm)		16		25		40			60			100
允許壓差 (MPa)	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	籠式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2

七、波紋管調節閥主要外形及連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		365	425	430	445	660	680	690	748	740	780	820	880
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取**數據。
