| 一、概述
ZKYS真空引水裝置是在總結我廠多年生產經驗的基礎上，參照國內外兄弟單位經驗，新研制的一種結構簡單、應用成熟、配置合理的新一代水泵真空引水產品，廣泛應用于消防水泵全天候充水。礦山井下巷道排水、自來水廠濾膜池水泵引水、電廠冷凝水抽空、造紙廠、污水處理廠、石油化工等大型水泵啟動前的真空引水。
ZKYS真空引水裝置用于泵房、泵站、污水處理等真空引水的特殊場合而設計制造。該裝置用于泵高水低型水泵引水，可以實現地面自動化操作，，該裝置氣密性能好，自動化程度高，操作方便，工作安全可靠。

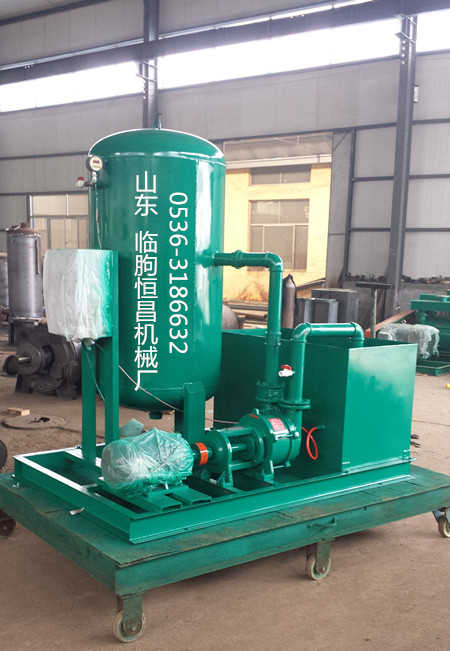

ZKYS4B-2-Z真空引水裝置由2臺BUV7-4B水環真空泵，一個真空罐，一個汽水分離水罐，1個自動脫水罐，8個不銹鋼引水常吊罐，一組管道閥件及一套由電氣控制組成的成套真空獲得設備。是以真空罐作為真空存儲設備，自動脫水罐作為真空泵前置氣液分離器，保護真空罐不過水，不銹鋼引水常吊罐作為引水成功信號輸出設備的一套自動化成套裝置。真空泵組既可以同時運行又可以獨立運行。真空泵一開一備，能根據真空度運行一臺或二臺真空泵。真空中心啟動后能自動運行，確保真空罐維持在設定的真空度范圍內。真空泵后置氣液分離器為兩臺真空泵工作水供應系統，帶上下水位自動監控，缺水自動補水，當水位達到下，供水管路電磁閥自動打開，補充工作液，當水位達到上控制柜發出信號，關閉供水管路電磁閥。不銹鋼引水常吊罐裝在水泵旁邊，控制水泵存水上下限。讓水泵一年365天，始終保持在充水狀態，一旦需要泵水，隨時可以啟動任何一臺水泵供水。本系統自帶信號輸出接線端子，確保其狀態信號及聯動順利送入廠區自控系統。
型號說明：
二、主要供貨范圍 真空引水裝置主要供貨范圍:
| 序號 | 設備材料名稱 | 參數 | 數量 | 備注 | 單價（元） | | 1 | 真空引水中心 | ZKYS4B-2-Z | 1套 | Q235內防腐 | | | | 包括： | | | | | | 1.1 | 真空引水泵BUV7-4B | 流量：4m3/min，配套電壓是380v，功率7.5KW | 2臺 | 本廠產 | | | 1.2 | 真空度控制器 | 150mm | 1只 | 數字電接點 | | | 1.3 | 真空止回閥 | DN50 | 2只 | 304不銹鋼 | | | 1.4 | 流量開關 | 1/2” | 2只 | 304不銹鋼 | | | 1.5 | 真空罐（負壓罐） | φ600mm*1250mm（直筒） | 1套 | CS內防腐 | | | 自動脫水罐 | φ600mm*1500mm（直筒） | 1套 | 真空引水口為DN100法蘭 | | | 汽水分離器(真空泵循環水用) | φ500mm*600mm | 1套 | CS內防腐帶缺水自補系統 | | | 1.6 | 裝配成套的必要配件、管路附件 | 25mm-80mm | 1套 | CS | | | 1.7 | 配電控制箱 | 主要電氣用正泰電氣。含空氣開關、空氣斷路器、交流接觸器熱繼電器、時間繼電器、中間繼電器、延時繼電器、電壓表、電流表、面板電器元件為正泰電器包括按鈕開關、指示燈、旋鈕開關等。 | 1套 | 設有外控啟動信號接線端子 | | | 2 | 輔助件包括： | | | | | | 2.1 | 電動機 | 7.5KW-4極 | 2臺 | 創力 | | | 2.2 | 觸摸屏 | 7寸 | 1件 | 本裝置未裝備 | | | 2.3 | PLC | 西-門子 | | 本裝置未裝備 | | | 2.4 | 水位標尺 | 玻璃管 | 1只 | 外置國產設備 | | | 2.5 | 裝配成套的必要配件、附件 | | 1套 | 國產設備 | | | 3 | 控制電纜（真空中心與自動引水閥之間） | KVV4*1.5 | | 國產設備 | | | 4 | 公用底座 | | 1套 | 碳鋼焊接 | | | 5 | 供水、排氣、吸氣管路 | | 1套 | 碳鋼 | | | 6 | 不銹鋼閥門 | 15mm | 5件 | | | | 7 | 不銹鋼氣液分離器總成（真空長吊罐） | φ375mm×750mm（直筒） | 8套 | 304不銹鋼 | | | 7.1 | 引水電磁閥（真空管路電磁閥） | 25口徑 | 8套 | 浙江余姚產 | | | 7.2 | | | | | | | 7.3 | 不銹鋼長吊罐 | φ375mm×750mm（直筒） | 8只 | 底端預留DN50不銹鋼法蘭 | | | 7.4 | 引水控制箱 | 304不銹鋼手自一體 | 8件 | 控制輸入點1-8號引水系統遠程信號、引水電磁閥開信號、液位高信號、液位低信號。控制輸出點1-8號引水電磁閥開指令。 | | | 7.5 | 手動閥 | 不銹鋼 | 16件 | | |
三、ZKYS真空引水裝置性能參數 | 規格 | 吸氣量（m3/min） | 真空泵型號 | 電機型號 | 機組重量 kg | | ZKYS-0.5B | 0.5 | SK-0.5B | 1.5kw-2 | 400 | | ZKYS-1B | 1 | SK-1B | 2.2kw-2 | 420 | | ZKYS-1.5B | 1.5 | SK-1.5B | 4kw-2 | 450 | | ZKYS-7110 | 2.7 | 2BV7110 | 4kw-4 | 490 | | ZKYS-7111 | 3.8 | 2BV7111 | 5.5kw-4 | 630 | | ZKYS-7121 | 4.5 | 2BV7121 | 7.5kw-4 | 1050 | | ZKYS-7131 | 6.6 | 2BV7131 | 11kw-4 | 1320 | | ZKYS-7161 | 8.3 | 2BV7161 | 15kw-6 | 1550 | 四、裝置的安裝
裝置安裝的位置及真空管道的布置等均由泵站設計者決定。
注：1、該裝置可靠墻安裝，在混凝土基礎上按設備機座數據埋好地腳螺栓即可。 根據按裝圖接上給水管道，排水管道及與水泵連接的真空管道。
每臺水泵排氣口處均應裝一個單向氣閥，應垂直安裝，需另行訂貨。
按配電箱位置接上380V電源（三相四線制）。
按配電箱的輸出端子，將信號輸出回路接到用戶DCS系統。
五、裝置的型號選擇
真空箱容積用于容納和調節水泵的滲氣量，在一定滲氣量下使真空泵的起動次數控制一定范圍。可根據泵站總滲氣量及水泵中心距液面高度（考慮700mm富余量）對照技術性能選擇裝置型號。
ZKYS自動引水裝置性能表 | 型號 | 箱內真空度MPa | 允許滲氣量L/h | 功率 | | ZKYS-1B | -0.03 | 1050 | 2.2KW | | -0.04 | 750 | | -0.05 | 450 | | ZKYS -7110 | -0.03 | 1400 | 4KW | | -0.04 | 1000 | | -0.05 | 450 | | ZKYS -7111 | -0.03 | 1750 | 5.5KW | | -0.04 | 1250 | | -0.05 | 750 | | ZKYS -7121 | -0.03 | 2100 | 7.5KW | | -0.04 | 1500 | | -0.05 | 900 | | ZKYS -7131 | -0.03 | 2800 | 11KW | | -0.04 | 2000 | | -0.05 | 1200 | | ZKYS -7161 | -0.03 | 2800 | 15KW | | -0.04 | 2000 | | -0.05 | 1200 | 六、機組的維護及保養
1、真空泵的維護與保養參看2BV7111水環真空泵的使用說明書。
2、單向氣閥是該裝置的關鍵設備，出廠前內部機構經過精心調整并密封好，不得解體以防性能被破壞。
3、真空罐及內部管道出廠前經過氣密性試驗，不要解體安裝，防止破壞設備性能。
4、要求水泵的出水閥門及吸水管路嚴密不漏氣。
5、為減少水泵空氣滲入量，避免真空泵頻繁起動，泵填料函處可外接壓力水密封。
6、真空設備吸氣口處真空止回閥與水泵排氣口處單向氣閥，不能換用。
7、水泵站內每臺泵均需安裝一個單向氣閥DN25。不在供貨范圍內，需另訂貨。
8、根椐用戶要求可設計出不同規格的裝置。
9、定期檢查各緊固螺栓是否緊固，銹蝕的調換，確保設備的安全，使用性能可靠。 |
