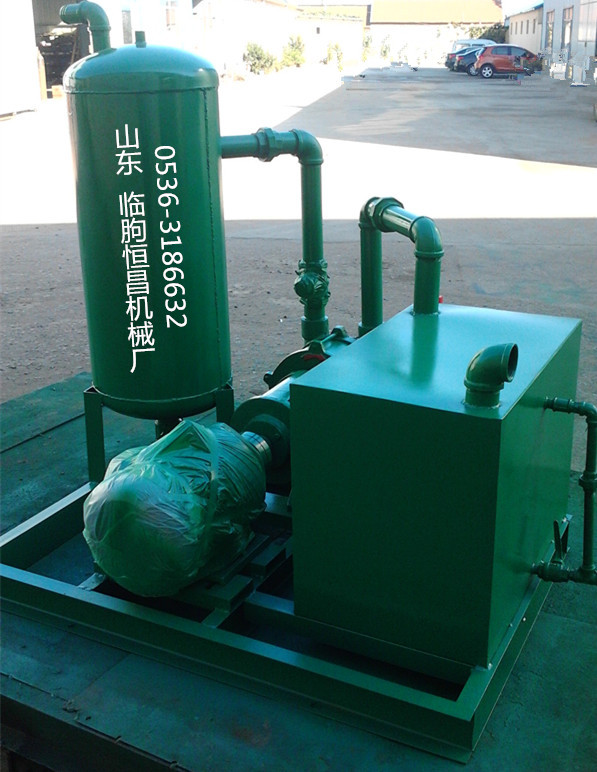

| 一、概述 長吊 ZKYS真空引水裝置是在總結我單位多年生產經驗的基礎上,參照國內外其他單位經驗,最-新研制的一種結構簡單、應用成熟、配置合理的新一代水泵真空引水產品,廣泛應用于自來水廠、電廠、造紙廠、石油化工等礦業大型水泵啟動前的真空引水。完全取代大型水泵灌水時在吸入管路進水口安裝底閥的傳統結構形式,從而達到減小吸入管路損失,改善水泵吸入性能的目的。 ZKYS真空引水裝置用于泵房、泵站、污水處理等真空引水的特殊場合而設計制造。該裝置用于水泵站內水泵自動充水,使所有水泵經常處于充水狀態,隨時可以起動任何一臺水泵。用該裝置可以使地面式泵站實現自動化操作,可甩掉傳統的半地下自灌充水式自動化泵站設計。因此可節省大量泵站建設費用,避免了水泵被淹的可能性,改善了水泵工作環境及操作環境,確保了水泵站的安全供水,該裝置氣密性能好,自動化程度高,操作方便,工作安全可靠。 型號說明: 二、裝置的工作原理 ZKYS真空引水裝置由兩臺2BV7111水環真空泵,一個真空罐,一個循環供水罐,一組管道閥件及一套電氣自動控制配電箱組成的成套的真空獲得設備,是以真空罐作為真空存儲設備的成套系統。泵站內所有水泵頂部排氣口均安裝一個單向氣閥(不在本裝置范圍之內,需要可另行訂貨),并用管道與真空罐相連。單向氣閥的作用是使?jié)B入水泵內空氣可自由進入真空箱,而水不能通過止回閥。離心泵的開停由中央控制器通過真空管線上各自的電磁閥和流量開關制。電磁閥處于常閉狀態,當中央控制器需要啟動離心泵時,首先打開電磁閥讓離心泵與真空管線想通,當水流過流量開關時說明離心泵處于可啟動狀態,中央控制器關閉電磁閥并同時啟動離心泵。真空箱上裝有自動信號發生器,真空設備根據其指令自動工作。當真空箱內真空度低于下,發出停止指令真空設備自動停止。因工作液可循環使用,系統大大減小了工作液的消耗和對環境的污染,因此在所抽除氣體中有毒,所抽除氣體含有有機等各種場合具有明顯優越性。在本裝置中工作液采用水作為介質。 三、結構配置 ZKYS真空引水裝置根據用戶的使用需求不同可分為:簡易型(配置代號J)、標準型(配置代號B)兩種結構配置,如下表所示: ZKYS真空引水裝置形式: | 結構配置 | 配置代號 | 配置描述 | | 簡易型 | J | 由真空泵、氣水分離器、連接部件、底座、止回閥等組成,機組不帶控制柜,引水成功與否需用戶自己判斷,引水成功后關閉進氣管路上的閥門和手動切斷機組電源。 | | 標準型 | B | 由真空泵、氣水分離器、連接部件、底座、真空止回閥、控制元件等部件組成,機組帶自動控制配電柜,機組根據安裝在進氣管路上的真空引水控制器的壓力信號來判斷引水的否成功,引水成功后,機組自動關閉進氣管路上的電磁閥(或電動閥門)和切斷電源,控制柜輸出引水成功信號,啟動水泵,整個引水過程結束。 | 四、ZKYS真空引水裝置性能參數 | 規格 | 吸氣量(m3/min) | 真空泵型號 | 電機型號 | 機組重量 kg | | ZKYS-1B | 1 | SK-1B | 2.2kw-2 | 420 | | ZKYS-7110 | 2.7 | 2BV7110 | 4kw-4 | 490 | | ZKYS-7111 | 3.8 | 2BV7111 | 5.5kw-4 | 630 | | ZKYS-7121 | 4.5 | 2BV7121 | 7.5kw-4 | 1050 | | ZKYS-7131 | 6.6 | 2BV7131 | 11kw-4 | 1320 | | ZKYS-7161 | 8.3 | 2BV7161 | 15kw-6 | 1550 | 注:1、該裝置可靠墻安裝,在混凝土基礎上按設備機座數據埋好地腳螺栓即可。 根據按裝圖接上給水管道,排水管道及與水泵連接的真空管道。 每臺水泵排氣口處均應裝一個單向氣閥,應垂直安裝,需另行訂貨。 按配電箱位置接上380V電源(三相四線制)。 按配電箱的輸出端子,將信號輸出回路接到用戶DCS系統。 |
