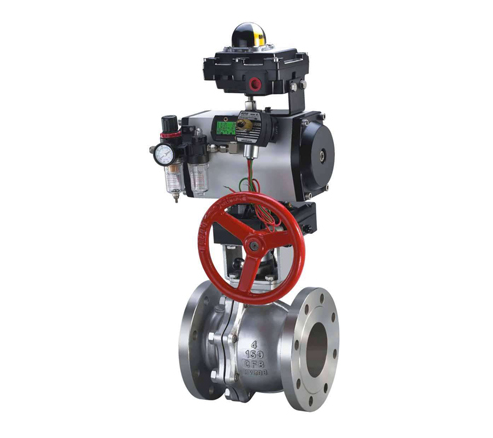

氣動o型切斷球閥_ZGJQ ZGJQ 氣動o型切斷球閥 氣動o型切斷球閥 產品概述 本公司生產的氣動o型切斷球閥是由雙(單)作用氣動活塞式執行器和浮動球閥組成。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動o型切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開——全閉的動作，氣動o型切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤260°的場合，金屬硬密封閥座適用于溫度≤500°的場合。氣動o型切斷球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動o型切斷球閥廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。 氣動o型切斷球閥 主要技術參數 閥體 閥體形式 直通鑄造球型閥 公稱通徑 DN15～300mm 公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K 法蘭標準 JIS、ANSI、GB、JB、HG等 連接形式 法蘭式、螺紋式、焊接式 閥蓋形式 整體式 壓蓋型式 螺栓壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石-棉編織填料、柔性石墨 閥內件 閥芯形式 O型球體閥芯 流量特性 快開特性 執行機構 執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器 供氣壓力 0.4～0.7MPa 氣源接口 G1/4"、G1/8"、G3/8"、G1/2" 環境溫度 -30～+70℃ 作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。 氣動o型切斷球閥 流量系數Kv 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359 氣動o型切斷球閥 主要性能規范 試驗壓力(MPa) 公稱壓力(MPa) 壓力級 JIS(K) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K 強度試驗 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8 密封試驗 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8 氣密試驗 0.4～0.7MPa 氣動o型切斷球閥 主要零件材料 1 左閥體 WCB、CF8、CF8M、CF3M 氣動o型切斷球閥_內部結構圖 2 右閥體 WCB、CF8、CF8M、CF3M 3 閥座 PEFE、PPL、304、316 4 球體 2Cr13、304、316 5 閥桿 2Cr13、304、316 6 密封填料 PTFE/柔性石墨 7 填料壓蓋 WCB、CF8、CF8M、CF3M 氣動o型切斷球閥 主要外形及連接尺寸 氣動o型切斷球閥_外形尺寸 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 140 150 165 180 200 220 250 280 320 360 400 630 750 H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350 H1 根據所配執行機構而定 D 95 105 115 140 150 165 185 200 220 250 285 340 405 460 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370 n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
