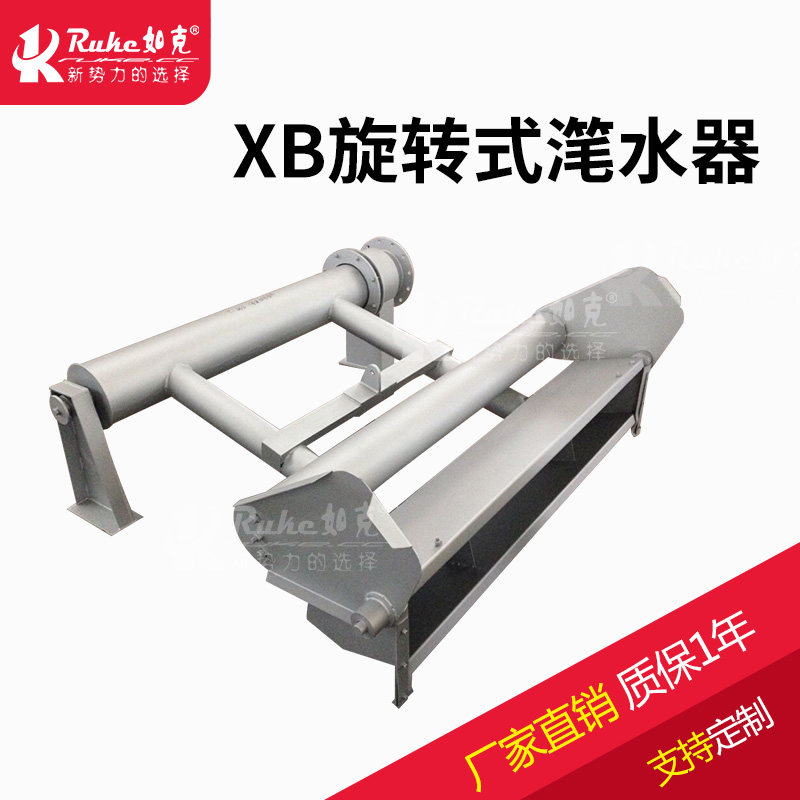

XB型旋轉式潷水器

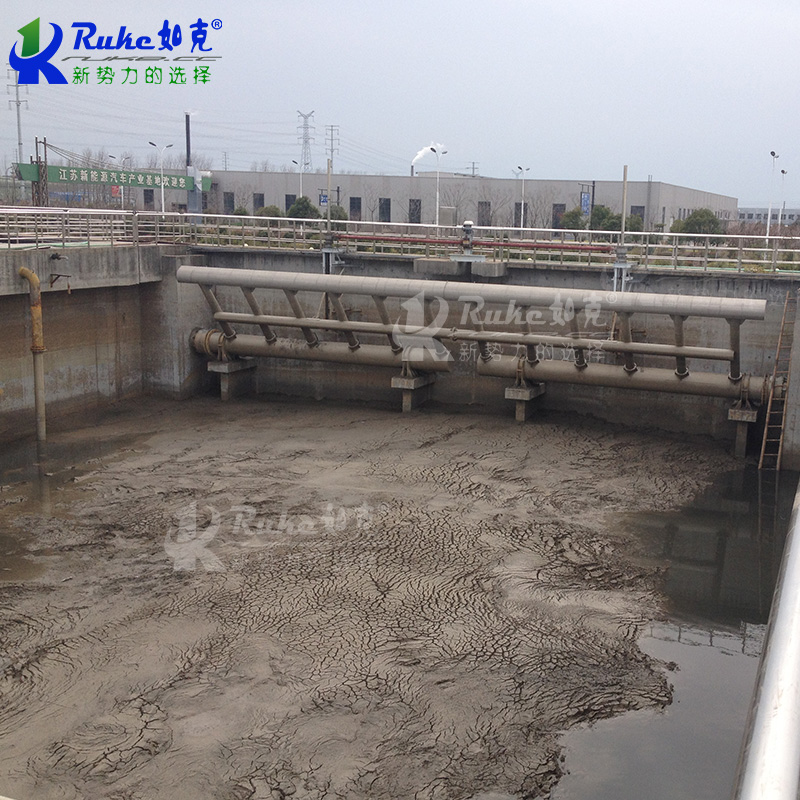

旋轉式潷水器是專門為大型序批式生物處理系統而設計，能實現潷水過程中進入出水堰 的水流呈層流狀態，下降速度平衡，使出水量保持不變，是循環式活性污泥法工藝的關鍵設備。 工作過程： 在曝氣和沉淀階段，潷水器位于主曝氣區的高 液位之上。潷水時，下降到水面以下進行排水，當 水位下降到低水位，潷水器返回到初始位置。 性能特點： 潷水器在運行過程中實現自動變速，并且調整 范圍大。設備運行與水位下降保持同步，下降速度 為均速。潷水時的運行速度可以根據不同的水質可 選擇相應的下降速度。不同于滑塊升降裝置，更不 同于氣動或液壓的升降裝置。 電控系統采用的變頻器安裝于就地控制箱，既 能現場手動控制又能接受中央控制室 PLC 發出的控制信號以實現自動控制。 出水的全過程都能阻擋水面的浮渣不進入出水堰。 水下轉動部件密封性能良好，密封圈使用壽命長，更換容易，確保出水水質。 潷水器運行過程實行限位控制。以保護機構不受損害。 驅動機構穩定可靠，耗電量小，運行費用低。 整機機構緊湊，操作簡便，維修方便。 表達式： XB - - A AA — AA 驅動型式：D 電動推桿式，L 螺桿式， F 浮筒式 排水量 旋轉潷水器 設備結構： XB 潷水器由潷水裝置、傳動裝置、撇渣浮筒裝置及回轉支承等組成。驅動機構通過可伸 縮推桿帶動潷 水裝置及撇渣浮筒裝置繞回轉支承旋轉，從而使?jié)呖谏舷乱苿樱_(dá)到潷出上清液的目的 XB－L 型旋轉式潷水器由集水槽、浮筒、排水管組、回轉支座、螺桿、連桿裝置、導軌及傳 動裝置組成。 XB－D 型旋轉式潷水器主要由集水槽、浮筒、排水管組、回轉支座、電動推桿及電控箱等組 成。 XB-F 型旋轉式潷水器主要由集水槽、浮筒、排水管組、電磁閥、液位計及電控箱等組成。 潷水器電控部分可采用變頻器、PCL 控制，能實現手動和自動控制。 新 勢 力 的 選 擇 2019 版 189 排水時，控制元件給出信號，指令傳動裝置工作，螺母旋轉，螺桿勻速下降，使撐桿按一定軌 跡運動或由電動推桿推動，集水偃槽按設定速度下移，完成均量潷水。潷水結束后，液位控制 儀給出信號，電機反轉，牽引集水偃槽上移，回到預置位置。 XB 型潷水器可追隨水位連續、定量排水，潷水深度大，動作平穩可靠，液面無攪動。整機耗 能少，使用壽命長。 技術參數： 序 號 型號 排水量 m3/h 堰長 L（m） 總管管徑 DN（mm） L1（mm） L2（mm） △H（mm） 功率 （kW） 1 Xb50 50 1.2 150 500 200 ≤2500 0.37 2 XB-100 100 1.5 200 600 250 ≤2500 0.37 3 XB-200 200 3 250 600 250 ≤2500 0.55 4 XB-300 300 4 300 600 250 ≤2500 0.55 5 XB-400 400 5 300 600 250 ≤2500 0.75 6 XB-500 500 6 400 600 300 ≤2500 0.75 7 XB-600 600 7 400 600 300 ≤2500 1.1 8 XB-700 700 9 500 800 350 ≤3000 1.1 9 XB-800 800 10 500 800 350 ≤3000 1.1 10 XB-900 900 11 500 800 400 ≤3000 1.1 11 XB-1000 1000 12 500 800 400 ≤3000 1.5 12 XB-1200 1200 14 600 800 400 ≤4000 1.5 13 XB-1400 1400 16 600 800 500 ≤4000 1.5 14 XB-1600 1600 18 800 800 500 ≤4000 1.5 15 XB-1800 1800 20 1000 800 600 ≤4000 2.2 16 XB-2000 2000 22 1000 800 600 ≤4000 2.2
