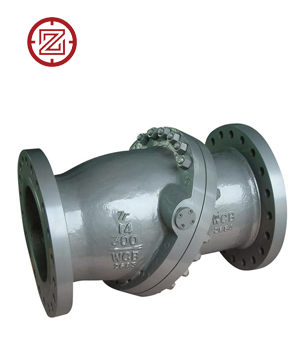

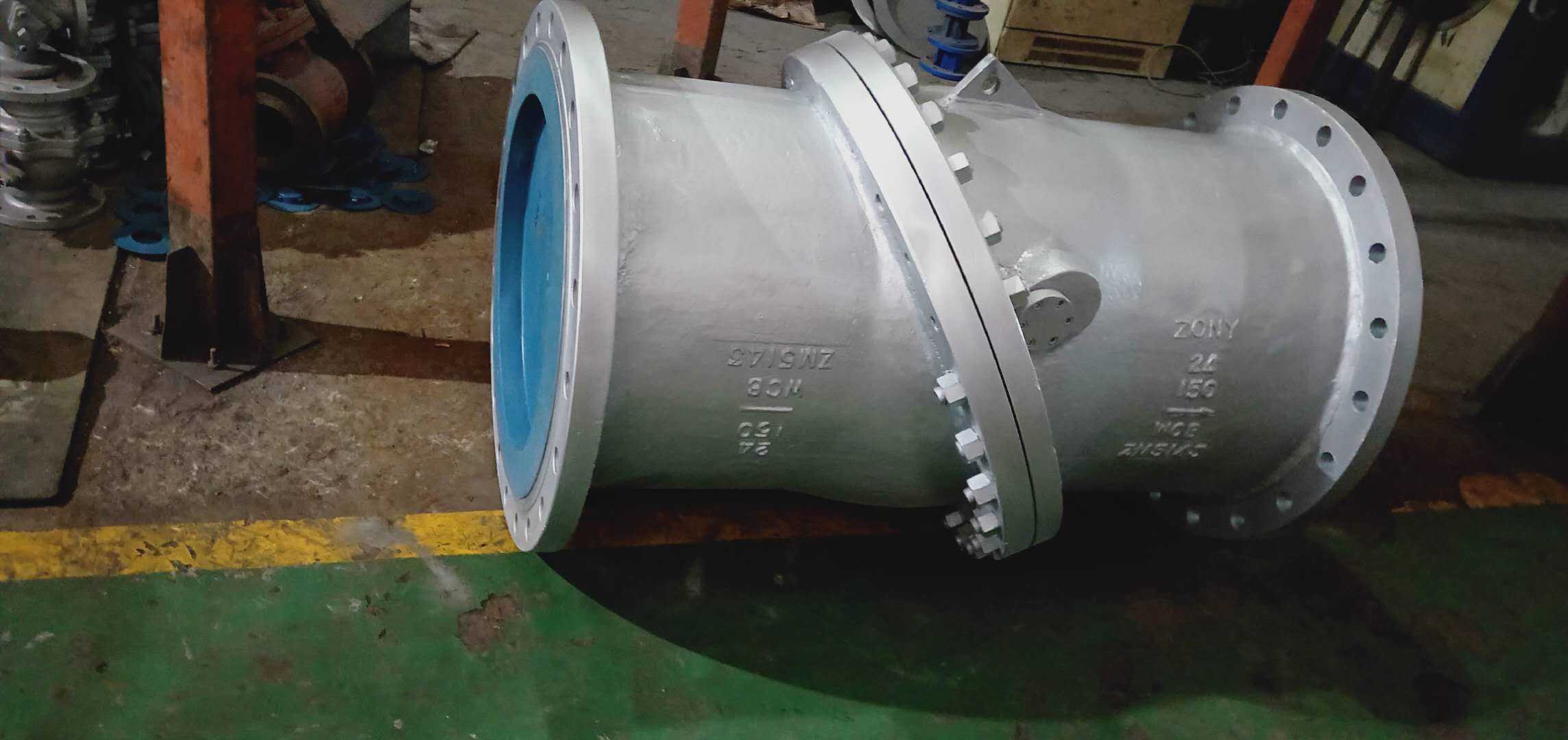

PXH44H斜盤式止回閥 廠家直銷斜盤式無撞擊止回閥 法蘭斜盤式止回閥

PXH44H斜盤式止回閥 產品特點： 1.雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。 2.微彈性金屬閥座，密封性能好。 3.蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。 4.斜盤式結構使流體通道呈流線型，流阻小，有節能效果。 產品優點： ??1. 適用于軸向流的圓柱形閥體設計 - 了碎片積聚區域，增加了容量。 ??2.可更換閥座圈 - 適用材料更多，閥座表面維修更容易使用彈性頂座的雙向密封實現緊密切斷 ??3.非撞擊設計 - 液動力閥盤設計可以實現快速操作，而不會出現彈簧斷裂 ??4.可調整的閥體可以止動以實現全行程和正閉包，而不會造成損壞防磨損材料的鉸針可以長期使用 ??5.可配置外部操作器、練習桿和限位開關整體式升降柄使維護更簡單 主要零件材料： 代 碼 閥 體 閥 瓣 密 封 座 P CF8 CF8+STL 0Cr19Ni9 PTFE R CF8M CF8M+STL 0Cr17Ni12Mo2 K CF3 CF3+STL 00Cr19Ni11 J CF3M CF3M+STL 00Cr17Ni14Mo2 E CN7M CN7M+STL 20號合金 C WCB WCB+13Cr 0Cr19Ni9 D LCB CF8+STL 0Cr19Ni9 性能比較： 性能 旋啟式止回閥 斜盤式無撞擊止回閥 關閉力 大 ?。ㄊ乔罢叩募s1/5～1/8） 撞擊力 大 無 密封性 按API 598允許泄漏 可實現零泄漏 流阻 大（流阻系數ξ=1.3～2.5） ?。髯柘禂?shù)ξ=0.18～0.6） 流通能力 小(流量系數Cv=76) 大(流量系數Cv=154～333) 重量 較大 較?。ㄊ乔罢叩募s80%） 執行標準 設計標準 API6D、API594 壓力溫度等級標準 ASME B16.34 結構長度標準 API6D、API594 法蘭型式尺寸標準 ASME B16.5、ASME B16.47 檢驗與試驗標準 API598、API6D 零件材料 代碼 閥體 閥瓣 密封座 P CF8 CF8+STL 0Cr19Ni9 PTFE R CF8M CF8M+STL 0Cr17Ni12Mo2 K CF3 CF3+STL 00Cr19Ni11 J CF3M CF3M+STL 00Cr17Ni14Mo2 E CN7M CN7M+STL 20號合金 C WCB WCB+13Cr 0Cr19Ni9 D LCB CF8+STL 0Cr19Ni9 主要尺寸 閥門 通徑 NPS 2 2 ? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 L 203 216 241 292 356 495 622 698 787 864 978 978 1295 1295 1143 1143 1194 D 160 182 196 230 300 390 432 510 540 635 700 770 900 930 991 1020 1150 W 178 198 224 252 326 426 456 530 576 670 740 818 948 988 1050 1090 1240 重量 11 16 22 34 62 112 169 238 337 420 550 685 910 1055 1260 1540 1860 Class 300 主要尺寸： 閥門 通徑 NPS 2 2 ? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 L 267 292 318 356 444 533 622 711 838 864 978 1016 1346 1346 1295 1372 1448 D 170 196 214 245 320 400 460 540 580 660 725 800 940 970 1040 1080 1210 W 198 220 232 268 360 426 457 572 620 690 760 848 988 1018 1250 1280 1350 重量 17 22 32 97 110 162 228 380 443 530 780 980 1320 1364 1762 2050 2870 Class 600 主要尺寸： 閥門 通徑 NPS 2 2 3 4 6 8 10 12 14 16 18 20 24 DN 50 65 80 100 150 200 250 300 350 400 450 500 600 L 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 D 185 196 210 270 340 440 520 570 610 690 755 850 990 W 212 225 240 298 405 460 492 602 650 710 780 902 1040 重量 27 44 47 115 190 320 430 586 750 1015 1480 2050 2550
