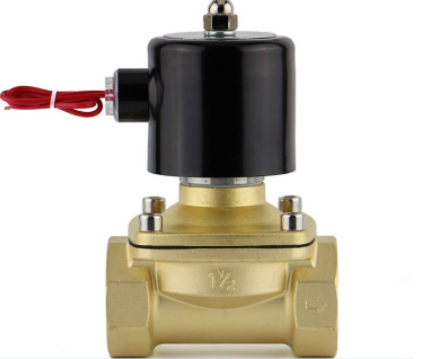

2L電磁閥 廠家供應電磁閥 專業生產2L電磁閥

2L電磁閥 一、產品概述： 2L電磁閥，用于管路中對介質二位式通斷切換的自動控制。使用壓力：0.5～15kg/cm2；耐壓力：20kg/cm2；使用流體：蒸汽、液體、氣體；使用流體粘度：20CST以下；工作溫度：-5～180℃ 二、結構特點 1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。 2、雙道溝槽密封環既可以是PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。 3、塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，既可以調整密封面間的密封比壓，使塞子轉動靈活，又中能保證進、出口端和中法蘭連接端的密封。 4、整個密封過程可近似認為與管道內壓力無關。 5、PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好、壽命長。 三、主要詳細參數： 型號 A B C D K(G) 2L170-10 125 42 146 82 3/8" 2L170-15 125 42 146 82 1/2" 2L170-20 125 42 146 82 3/4" 2L200-25 136 52 162 90.5 1" 2L300-35 148 74 183 111 11/4" 2L300-40 147 74 183 111 11/2" 2L500-50 176 94.5 223 163 2 四、主要零部件材質： 型號 2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50 L mm 82 90.5 111 163 H mm 146 162 183 223 使用流體 蒸汽、空氣、水 ? 動作方式 先 導 式 形 ????式 常 閉 式 流量孔徑 17 22 30 50 CV值 4.8 12 20 48 接管口徑 3/8″ ? 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 使用粘度 20 CST以下 使用壓力 0.05～1.6MPa 工作溫度 -5～180℃ 電???? 壓 AC220V AC110V DC24V ±10% 本體材質 黃銅 油封材質 EPDM
