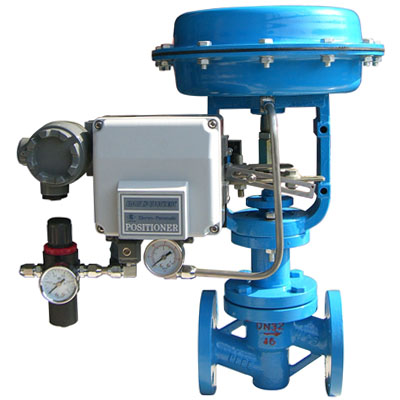

ZJHF46 氣動襯氟調節閥

一、氣動襯氟調節閥 概述

ZJHF46系列精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性、拆裝方便等優點。廣泛應用于控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。

ZJHF46系列精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—氣轉換裝置之后，也可進入電動單元組合儀表系統，他接受來自調節儀表的信號，直接改變調介質(如液體、氣體、蒸汽等)的流量，使被控工藝參數(如溫度、壓力、流量等)保持在給定值。

二、氣動襯氟調節閥 結構特征與原理

調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見下圖

三、氣動襯氟調節閥 執行機構概述

執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式（如圖2a）。當信號壓力增加，推桿推出膜室的叫反作用，與閥配合構成氣開式（如圖2b）。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，知道彈簧的反作用與信號壓力作用在膜片上的推力想平衡，從而達到自動調節工藝參數之目的。

四、氣動襯氟調節閥 規格與技術參數

五、氣動襯氟調節閥 主要性能指標

六、氣動襯氟調節閥 主要零部件材料

七、氣動襯氟調節閥 主要連接尺寸

八、氣動襯氟調節閥 主要技術參數

詳可見我司官網：http://www.shsc-valve.com/content/zh-cn/P-Valves.aspx        復制到地址欄 進入

調節閥選型樣本：http://www.shsc-valve.com/book

調節閥流量計算 小程序 掃碼進入

2002 年初，上海晟昌自控閥門有限公司在上海成立 ,          現坐落于上海松江區。公司技術力量雄厚具有的開發設計和計算機管理軟件，擁有的加工中心、          CNC          數控機床。在這片工業基礎設施完備、產業配套體系完善的沃土上，在當?shù)氐拇罅χС趾头鲋?，?jīng)過五年的持續發展，晟昌公司從同行業中脫穎而出，現已成為當代中國閥業的發展。

晟昌旗下?lián)碛腥箢惍a(chǎn)品：電動調節閥產品（電動單座調節閥、電動套筒調節閥、電動單座籠式調節閥、電動籠式二級套筒調節閥、電動微小流量調節閥、電動波紋管調節閥、電動襯四氟調節閥、電動溫度調節閥、電動雙座調節閥、電動調節球閥、電動調節閘閥、電動調節蝶閥等）、氣動調節閥產品（氣動單座調節閥、氣動套筒調節閥、氣動籠式單座調節閥、氣動籠式二級套筒調節閥、氣動活塞氣缸式高壓差調節閥、氣動微小流量調節閥、氣動波紋管調節閥、氣動襯四氟調節閥、氣動雙座調節閥、氣動調節球閥、氣動調節閘閥、氣動調節蝶閥等）、普通閥產品（電磁閥、球閥、蝶閥、閘閥、柱塞閥、放料閥、截止閥、止回閥、平衡閥、旋塞閥、針型閥等）。產品引進德國技術，執行機構與我方閥門結合，創造閥門先鋒。
