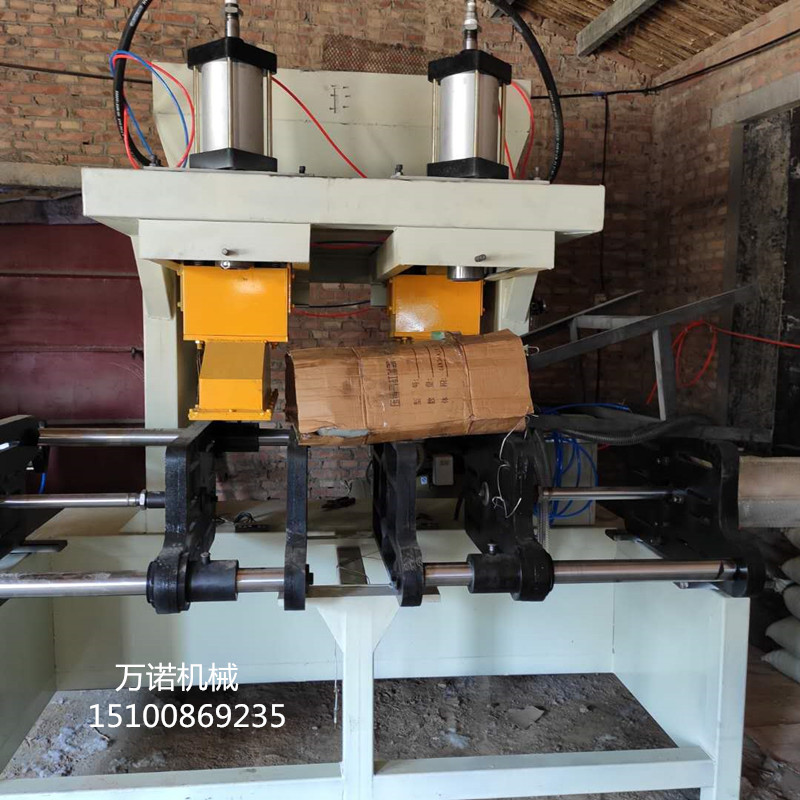

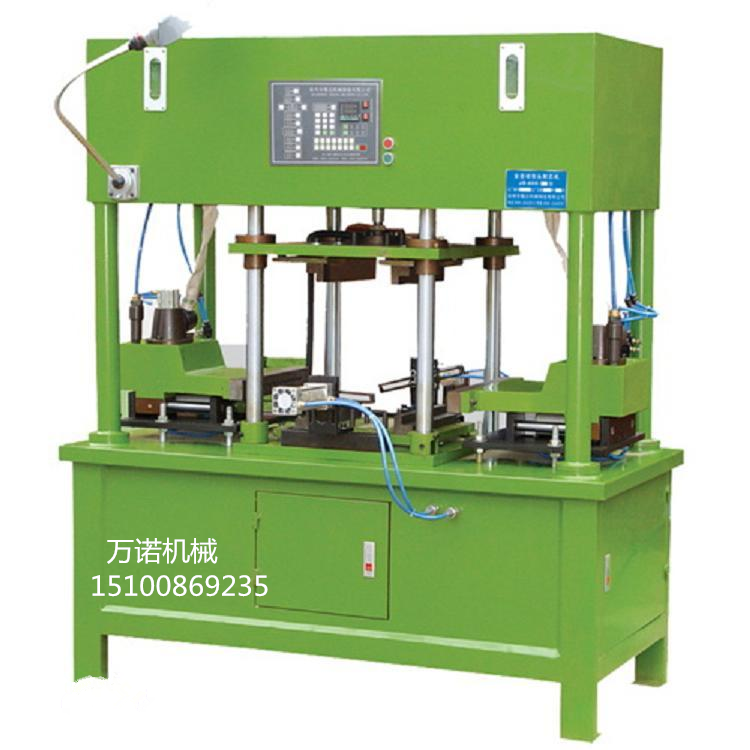

射芯機 雙工位全自動射芯機 鑄造翻砂廠 覆膜砂射芯機

一、機器的用途：

雙工位射芯機是采用覆膜砂制芯，適用于熱芯盒。射芯機的特點是應用兩根導柱，開合模垂直分型，同時安裝兩副不同的模具。射芯機廣泛應用于鑄造行業中，用射芯機制造的型芯尺寸***，表面光潔。射芯機工作原理是將覆膜砂射入加熱后的芯盒內，砂芯在芯盒內預熱很快硬化將之取出，形成表面光滑、尺寸***的優質砂芯成品。

1、生產效率高：熱芯盒射芯機工作過程是注砂與緊實同時完成的，并立即預熱在芯盒中硬化，一個循環周期僅需1-3分鐘，便可生產出供澆鑄用的砂芯和砂型。

2、砂芯質量好：能射制任何復雜程度的砂芯，而且尺寸***、表面光潔，從而可以減少鑄件加工量。

3、可以省去很多制芯用輔助設備及工具、如烘芯爐、烘干器、芯骨、臘線等。

4、減輕勞動強度、操作靈活簡便、容易上手，采用電加熱，溫度可自動控制，工作場地易保持清潔，為制芯過程的機械化、自動化創造條件。

二、主機概述 ：

雙工位射芯機為垂直分型射制砂芯及外形。整機結構主要由四大零部件組成。

1.立柱部件：主要由橫梁、立柱構成設備的上部構架。在橫梁上安裝有砂筒、砂斗、砂閥部件、壓緊缸等零部件構成制芯的供砂、供氣系統。

2.射砂裝置：包含有砂筒、氣閥、砂筒架、射頭、射砂板等零部件組成。工作時由壓緊缸將砂筒壓緊在芯盒的上平面上，打開射砂閥進行射砂。排氣射砂完畢，松開壓緊缸（退回原始位置）完成射砂、加砂工作。

3.模架部件：主要由動模板、左右支架板及導柱、導套、頂桿、合模缸等零部件組成。

（1）整個模架由左右支架板安裝在底座上。

（2）動模板在合模的推拉下沿導柱左右移動完成合模、開模的制芯過程。動模板在開模時由定模板上的頂桿頂在頂芯板上砂芯被頂出，手工輕易就可取出。

（3）底座：整個設備的支撐、模架、立柱、電控箱、電磁閥等安在其上。
