電能質量監測儀 多路電能質量監測儀

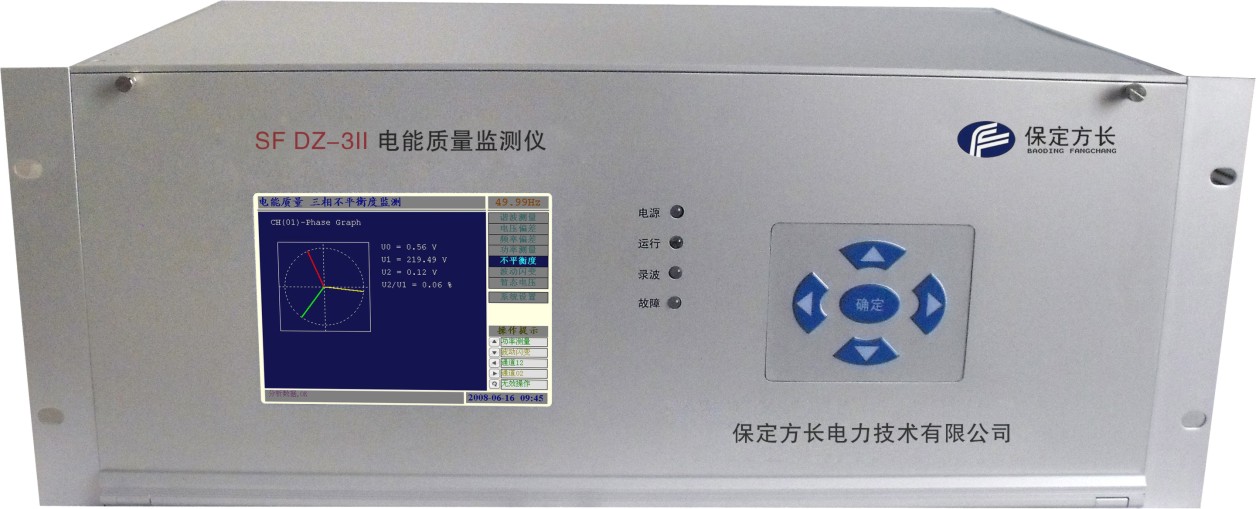

SF DZ-3II電能質量在線監測裝置 產品概述 SF DZ-3II系列電能質量監測裝置可以應用于電力系統各電壓等級變電站和工礦企業供、配電系統的電能質量監測與分析。該系列產品按照IEC61000-4-30中的各電能質量指標的測量方法進行測量，性能指標達到了IEC61000-4-30A級儀器性能的要求，同時滿足頒布的電能質量國家標準對各指標測量的要求。 產品特點 ◆多通道測試：最多同時檢測6段母線的各項電力參數， 單元式監測終端，可根據現場情況靈活組合； ◆在線監測：采用高性能PC104嵌入主板和TI 公司32 位DSP 為核心， 保證高精度在線監測各項參數; ◆顯示方式 ：8英寸LCD真彩液晶，實時波形與列表顯示數據； ◆后臺功能：軟件可實現站點管理功能、數據 分析功能、電壓驟升、電壓驟降等暫態事件記錄功能，同時提供時鐘校準功能及報表打印等功能； ◆通信接口：支持以太網（T C P/ I P協議）、RS232/422/485（ModBus協議）多種通訊接口 ◆錄波存儲功能 ：對電壓暫降、電壓波動閃變 及電壓驟變實時波形錄波,硬盤存儲故障數據，監測裝置能夠就地存儲半年以上的采樣數據記錄； ◆設置功能：裝置可對時鐘、基本 數據進行重新設置、更改,可任意設 定通道 的電壓、電流各次諧波報警限值； ◆權限管理功能 ：具有授權權限的操作人員方可對監測設備進行相應的參數設置與更改； ◆錄制功能：對各項參數實時值進行錄制保存。 產品功能 基本監測量 頻率、電壓、電流有效值，總的有功、無功功率、功率因數 基本監測指標 電網頻率、電壓/電流有效值、總有功/無功/功率因數 三相基波電壓/電流有效值、基波電壓/電流相位、基波功率/功率因數、電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序量、諧波（2-50次）包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位、有功、無功等 監測指標 電壓波動、閃變、過電壓、欠電壓、電壓驟升、電壓驟降 其他功能 參數設置功能 記錄存儲功能 在線統計功能 GPS對時功能，采用GPS B碼對時方式；系統對時。 失電報警功能 技術指標 技術規格 參數指標 生產廠家 保定方長電力技術有限公司 設備型號 SF DZ-3II 采樣路數 儀器回路數可以靈活配置，單套儀器最多可以提供對12個回路(每路3相)的監測，這些回路為電壓或電流通用回路。 電壓測量范圍 AC10～400V 電流測量范圍 0.05～5A 頻率測量范圍 47.5～52.5Hz 電網頻率誤差 ≤0.01 Hz 電壓偏差誤差 ≤0.2％ 電壓變動誤差 ≤0.2％ 閃變誤差 ≤5％ 三相電壓不平衡度誤差 ≤0.2％ 諧波測量誤差 符合級儀器要求 間諧波測量誤差 符合級儀器要求 功率誤差 ≤0.5% 顯 示 屏 8寸TFT彩色液晶屏 工作電源 AC220V±20%頻率 45Hz～55Hz DC110V±20%220V±20% 通信接口；通訊協議 支持RS232/RS485/網口 支持IEC61850、ModBus-RTU、IEC60870-5-103通訊協議 功耗 <20W 工作溫度/濕度 工作溫度－20℃～＋60℃，濕度5％～95％（非冷凝） 尺寸 標準4U " 19"英寸機箱 重量 約4kg 安裝方式 嵌入式
