采用福世藍(lán)2211F金屬修復(fù)材料在線修復(fù)水泥立磨搖臂軸軸承位磨損

2019年2月山東某鋼鐵集團(tuán)水泥廠天津仕民TRM5341型立磨搖臂軸出現(xiàn)不同程度的磨損現(xiàn)象，軸承位直徑360mm，寬度238mm，磨損量1mm左右。作為多年的合作用戶(hù)，考慮到傳統(tǒng)的刷鍍、補(bǔ)焊、機(jī)加工等方法難以實(shí)現(xiàn)在線修復(fù)，企業(yè)時(shí)間聯(lián)系了福世藍(lán)公司，希望我們的技術(shù)能為其在現(xiàn)場(chǎng)實(shí)施修復(fù)。
結(jié)合設(shè)備損壞情況，最終決定采用模具修復(fù)工藝實(shí)施修復(fù)。由于軸承位修復(fù)尺寸與定位尺寸相差較大，會(huì)導(dǎo)致模具厚度過(guò)大，給現(xiàn)場(chǎng)應(yīng)用帶來(lái)負(fù)擔(dān)，于是將模具設(shè)計(jì)成階梯狀來(lái)減輕模具總體重量，便于施工，確保修復(fù)質(zhì)量。



福世藍(lán)修復(fù)工藝：
現(xiàn)在利用高分子復(fù)合材料現(xiàn)場(chǎng)對(duì)磨損部位進(jìn)行修復(fù)，是近幾年興起的一種檢修模式，其原理是在程度減少停機(jī)時(shí)間，在保證修復(fù)精度和滿(mǎn)足安裝要求的基礎(chǔ)上進(jìn)行修復(fù)。修復(fù)用的高分子復(fù)合材料固化后形成的化學(xué)鍵連接作用力使其與修復(fù)的金屬部件形成優(yōu)異的粘著力，通過(guò)高分子復(fù)合材料優(yōu)良的抗壓強(qiáng)度來(lái)滿(mǎn)足設(shè)備在運(yùn)行中承受各種復(fù)合力的要求。此類(lèi)修復(fù)福世藍(lán)2211F高分子復(fù)合材料的綜合性能和性?xún)r(jià)比最為突出。

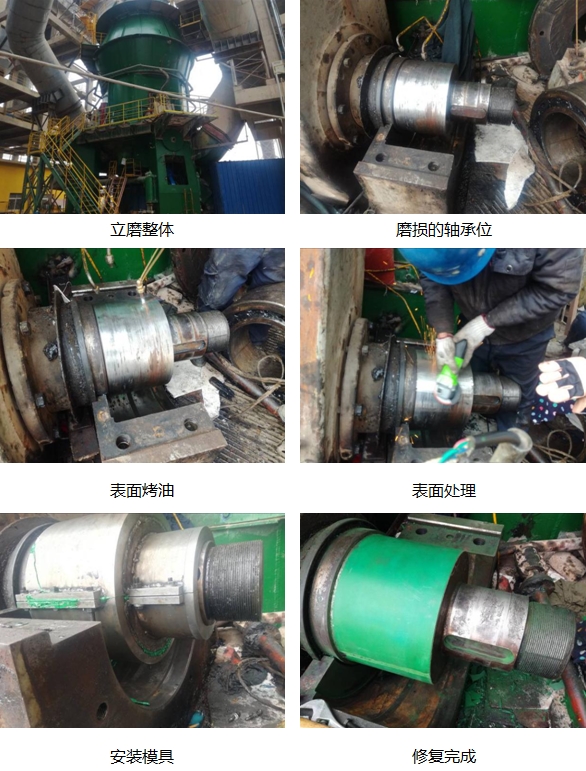

1.使用氧氣進(jìn)行烤油，直至無(wú)火星四射；
2.使用角磨機(jī)對(duì)磨損位置進(jìn)行打磨，漏出金屬光澤；
3.空試模具，觀察有無(wú)高點(diǎn)，確保配合精度；
4.使用無(wú)水進(jìn)行擦拭，表面干凈、干燥、堅(jiān)實(shí)；
5.模具內(nèi)表面涂抹福世藍(lán)803脫模劑，晾干備用；
6.調(diào)和適量福世藍(lán)2211F高分子材料，涂抹至軸承位表面及模具內(nèi)表面；
7.安裝模具，確保材料從模具排料口擠出；
8.材料固化后拆除模具；
9.將擠出的多余材料進(jìn)行，熱裝軸承。

2211F抗高溫、抗強(qiáng)腐蝕并可以機(jī)加工的金屬修復(fù)、保護(hù)復(fù)合材料


產(chǎn)品說(shuō)明：
2211F是一種納米材料、金屬粉末、高性能環(huán)氧復(fù)合而成的雙組份材料。




產(chǎn)品特性：
●可很好的粘著于各種金屬、混凝土、塑料、橡膠等材料。
●具有良好的機(jī)加工和耐磨性能。
●有良好的抗高溫、抗化學(xué)腐蝕性能?？梢钥勾蠖鄶?shù)的無(wú)機(jī)酸、有機(jī)酸等的腐蝕  。




應(yīng)用領(lǐng)域 ：
修復(fù)各種磨損的軸類(lèi)、軸襯、軸承座、 鍵槽、螺紋。特別用于液壓臂和導(dǎo)軌面的局部劃傷修復(fù)。利用材料的抗高溫、抗化學(xué)腐蝕性能，修復(fù)和保護(hù)各種搪瓷罐體、金屬罐體、管道、閥門(mén)等。






包裝：1050克/套 （理論覆蓋505立方厘米）


儲(chǔ)存方法：產(chǎn)品需存儲(chǔ)在原包裝內(nèi)，不低于2年

外觀：膏狀
工作溫度：干260℃  濕120℃
硬度：ShoreD 90（ASTM D-2240）
抗拉力：415公斤/厘米2（ASTM D-638）
抗壓強(qiáng)度：1600公斤/厘米2（ASTM D695）
粘著力：275公斤/厘米2（ASTM D1002）

標(biāo)簽： 軸承位磨 軸承位修   軸承位磨損 軸承位修復(fù)   淄博市福世藍(lán)金屬修復(fù)   淄博市福世藍(lán)金屬修復(fù)廠家
