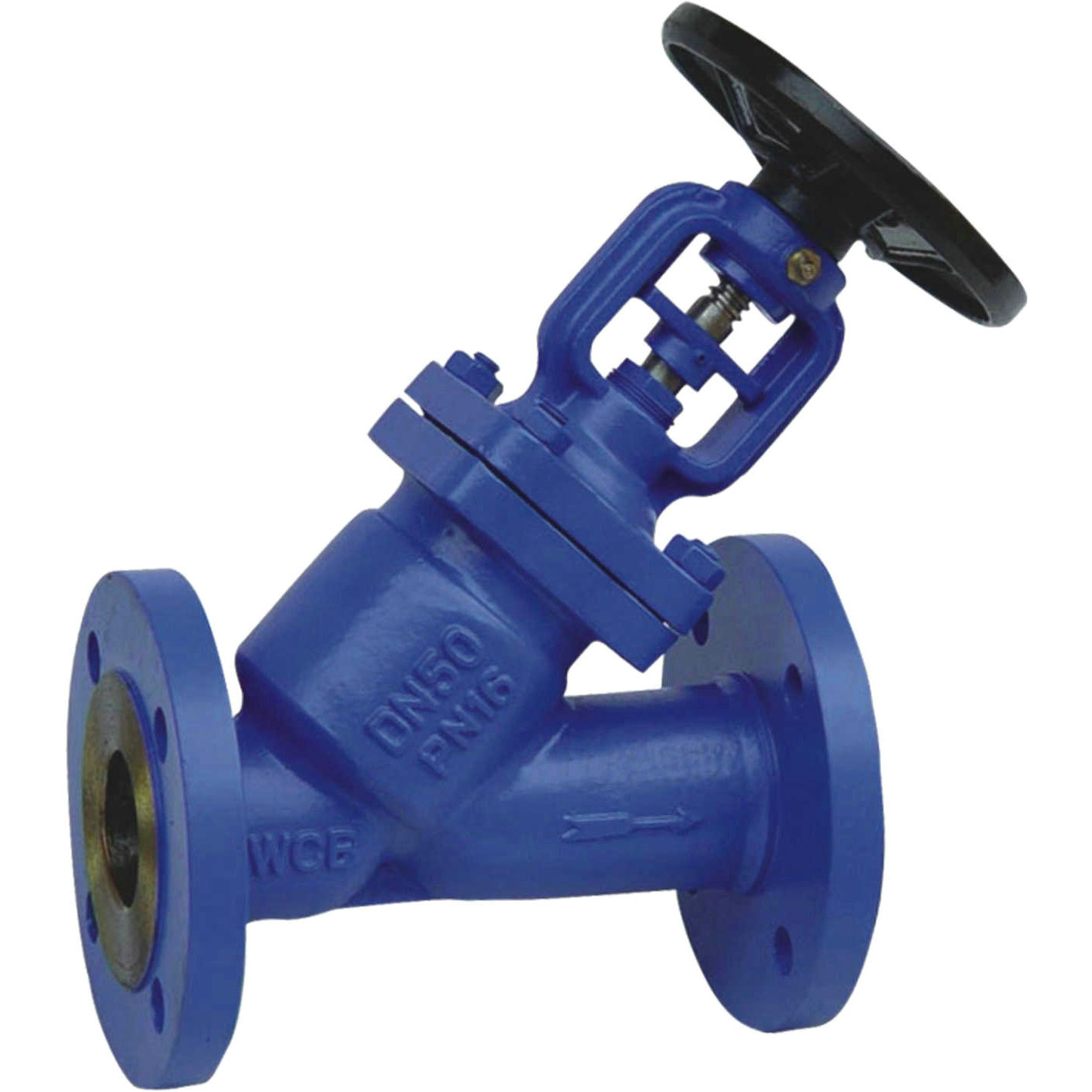

WJ45H-16C德標Y型波紋管截止閥高溫蒸汽導熱油直通式波紋管截止閥
[上海滬工閥門
上海良工閥門
上海開維喜閥門
WJ45H-16C截止閥
Y型波紋管截止閥]
上海市波紋管截止閥廠家
價格： 電議
物流： 上海市 嘉定區| 賣家支付運費
可銷售總量： 100件
手機： 18201788878 郵箱： 18201788878@163.com
傳真： 尚未完善 地址： 上海市 上海市
[上海滬工閥門 上海良工閥門 上海開維喜閥門 WJ45H-16C截止閥 Y型波紋管截止閥]
郵箱：
手機：
- 品牌： 其他
- 型號： WJ45H-16C
- 連接形式： 法蘭
- 材質： 碳鋼
- 公稱通徑： DN15-DN80
- 適用介質： 水
- 壓力環境： 高壓
- 工作溫度： 高溫
- 標準： 德標
- 外形： 大型
- 流動方向： 單向
- 驅動方式： 手動
- 零部件及配件： 其他
- 形態： 柱塞式
- 類型(通道位置)： 二通式
- 規格： DN15-DN80
一、Y型直流式波紋管截止閥結構特點：
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
二、Y型直流式波紋管截止閥制造標準：
| Bb Os & Y型結構 | |
| 制造標準：DIN3356 | 結構長度：DIN3202 |
| 法蘭標準：DIN2543-2545 | 對焊口標準：DIN3239 |
| 試驗標準：DIN3230 | |
三、Y型直流式波紋管截止閥壓力試驗：
| 公稱壓力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| (nominal pressure) | |||
| 密封試驗(seal test) | 1.8MPa | 2.8MPa | 4.4MPa |
| 殼體強度 | 2.4MPa | 3.6MPa | 6.0MPa |
| 適用溫度 | 350℃ | ||
四、Y型直流式波紋管截止閥用途(selection of sible applications)：
| 工業(industry) | 電站(power station) |
| 廢氣凈化廠(flue gas puerification plant) | 天然氣(gas supply) |
| 真空裝置(vacuum facilities) | 氨(ammonia) |
| 熱水(hot water) | 冷凍系統(cllling&freezing systme) |
| 加熱設備(heating technology)
|
五、Y型直流式波紋管截止閥主要連接尺寸：
1.6MPa主要外型及連接尺寸：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
