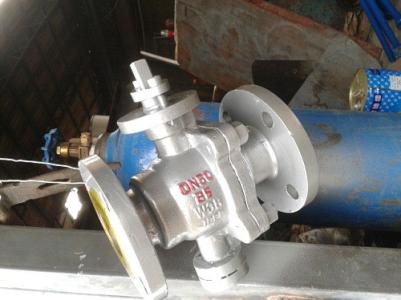

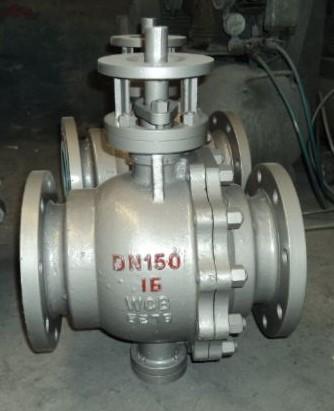

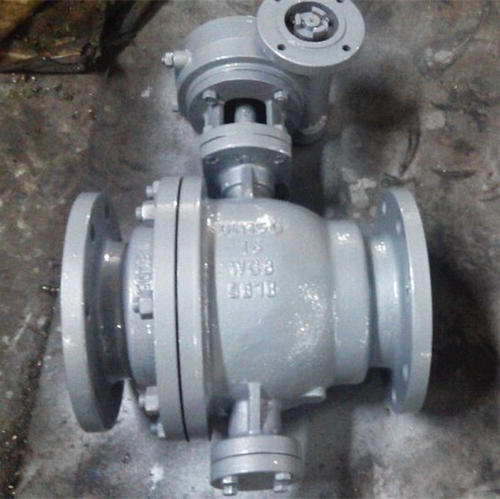

Q47F-16C鑄鋼固定球閥耐高溫蒸*燃氣天然氣DN50-500
[上海滬工閥門
上海開維喜閥門
上海良工閥門
耐高溫蒸汽鑄鋼固定球閥
Q47F-16C固定球閥]
上海市鑄鋼固定球閥廠家
價格： 電議
物流： 上海市 嘉定區| 賣家支付運費
可銷售總量： 100件
手機： 18201788878 郵箱： 18201788878@163.com
傳真： 尚未完善 地址： 上海市 上海市
[上海滬工閥門 上海開維喜閥門 上海良工閥門 耐高溫蒸汽鑄鋼固定球閥 Q47F-16C固定球閥]
郵箱：
手機：
- 品牌： 其他
- 型號： Q47F-16C
- 材質： 碳鋼
- 連接形式： 法蘭
- 結構形式： 固定球球閥
- 公稱通徑： DN50-DN500
- 適用介質： 水
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 手動
- 零部件及配件： 其他
- 用途： 截止
- 類型(通道位置)： 直通式
- 作用對象： 水
- 規格： DN50-DN500
Q47F鑄鋼軟密封固定球閥
一、RQ47固定式球閥 主要零件及材質
零件名稱
材質GBASTM
| 閥體 | WCB | A216-WCB |
| 彈簧 | 60Si2Mn | AISI 9260 |
| 密封圈 | PTFE | PTFE |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 鍵 | 45 | AISI C 1045 |
| 填料 | PTFE | PTFE |
| 閥桿 | 1Cr13 | A276-410 |
| 填料壓蓋 | WCB | A216-WCB |
| 支架 | WCB | A216-WCB |
| 壓套 | 25 | A105 |
| “ 0”型密封圈 | 橡膠 Rubber | 橡膠 Rubber |
| 滑動軸承 | PTFE ＆stainless steel | PTFE ＆stainless steel |
| 螺柱 | 35CrMoA | A193-B7 |
| 螺母 | 35 | A194-2H |
| 閥座 | 25 | A105 |
| 墊片 | 橡膠 Rubber | Viton |
| 螺釘 | 35 | A193-B7 |
| 固定軸 | 1Cr13 | A276-410 |
| 底蓋 | 25 | A105 |
| 排污螺塞 | 25 | A105 |
| 閥蓋 | WCB | A216-WCB |
二、RQ347固定式球閥 技術規范
設計依據
GB系列 GBAPI系列 API
| 設計標準 | GB/T12237 | API6D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | API6D | ANSI B16.10 |
| 結構長度（焊接） | GB/T15188.1 | API6D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 HG20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | API598 |
Q47F-16C產品說明：
|
| 序號 | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A216-WCB |
| 2 | 彈簧 | 60Si2Mn | AISI 9260 |
| 3 | 密封圈 | PTFE | PTFE |
| 4 | 墊片 | PTFE | PTFE |
| 5 | 排污螺塞 | 25 | A105 |
| 6 | “O”型密封圈 | 橡膠 | 橡膠 |
| 7 | 底蓋 | 25 | A105 |
| 8 | 螺釘 | 35 | A193-B7 |
| 9 | 固定軸 | 1Cr13 | A193-410 |
| 10 | 滑動軸承 | PTFE | PTFE& |
| 11 | 球體 | 1Cr18Ni9Ti | SS304 |
| 12 | 閥蓋 | WCB | A216-WCB |
| 13 | 閥座 | 25 | A105 |
| 14 | 閥桿 | 1Cr13 | A276-410 |
| 15 | 螺柱 | 35CrMoA | A193-B7 |
| 16 | 螺母 | 35 | A194-2H |
| 17 | 壓套 | 25 | A105 |
| 18 | 填料 | PTFE | PTFE |
| 19 | 支架 | WCB | A216-WCB |
| 20 | 填料壓蓋 | WCB | A216-WCB |
| 21 | 鍵 | 45 | AISIC 1045 |
技術規范
| 設計依據 | 國際系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度（焊接） | GB/T15188 | 1AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ABSU B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
試驗壓力
| 壓力等級 | 試驗壓力 | ||
| 公稱壓力（PN） | *級（Class） | 殼體試驗 | 密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
