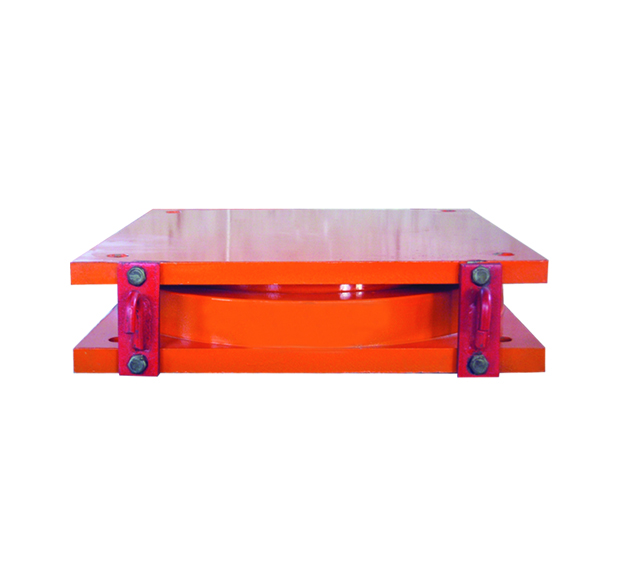

GPZ(KZ)系列抗震盆式橡膠支座

GPZ(KZ)系列抗震盆式橡膠支座

是依據中華人民共和國交通行業標準《公路橋梁盆式橡膠支座  （標準號JT391-1999）及公路工程抗震設計規范(JTJ004-89)，在盆式橡膠支座的基礎上增加了消能和阻尼措施，并根據土木工程防災國家實驗室對多組支座振動臺試驗結論，由科技人員與中交公路規劃設計院有關共同開發設計的一種新型抗震盆式橡膠支座。

    GPZ(KZ)系列抗震盆式橡膠支座包括固定支座和單向活動支座兩種型式，與之配套使用的還有雙向活動支座。支座規格按JT391-1999要求分為31級。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。

    目前，國內外采取的是剛性抗震法和柔性減震法，剛性抗震需增大結構（包括基礎結構和抗震支座結構）尺寸，柔性減震的特點是：減震性能好而剛度較小，在較大地震波的情況下有被破壞的可能。該系列支座采取了剛、柔結合等有效抗震措施，增大了支座的耗能能力，極大的改善了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力，限度的限制了橋梁上下部結構之間的相對位移，減小了她震力的放大系數。非地震時等同一般盆式橡膠支座使用。

由于GPZ(KZ)系列抗震盆式橡膠支座設計有固定支座和單向活動支座，兩種型式支座配合使用比僅在橋梁固定墩上設置抗震支座對提高全橋結構的抗震能力是更為有利的

二、結構形式

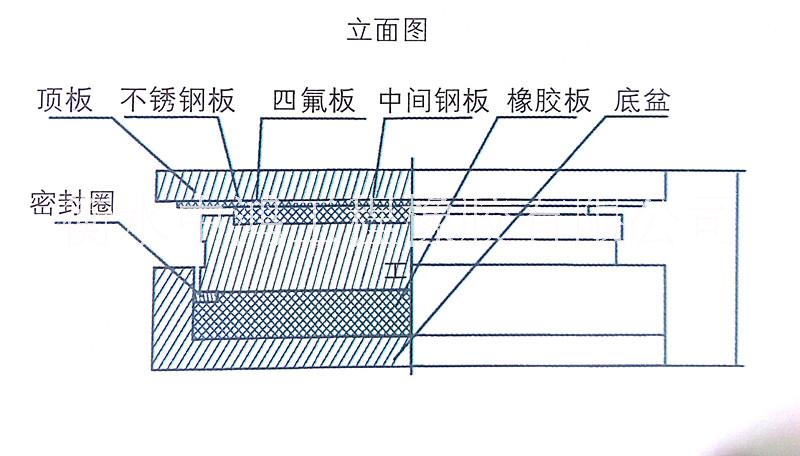

GPZ（KZ）系列抗震盆式橡膠支座本品由上座板，減震鋼板、密封圈、橡膠板、下座板和阻尼橡膠圈組成，GPZ(KZ)DX單向活動抗震盆式橡膠支座還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到道隔震效果，然后阻尼圈發揮第二道阻尼效果，支座起到抗時辰 作用。當?shù)卣饹_擊波超過一定極，該系列的剛性抗震起到第三道抗震效果。

三、GPZ（KZ）系列抗震盆式橡膠支座支座性能

    1、豎向設計承載力：本系列的支座設計承載力分31級

2、水平承載力：固定支座水平各方向和單向活動支座非滑移方向的水平承載力，可承受支座設計承載力的20%

3、磨擦系數

活動抗震支座，常溫型支座（-25℃~+60℃）設計磨擦系數最小值μ=0.03，耐寒型支座（-40℃~+60℃）設計磨擦系數最小值μ=0.06。

4、支座轉角

支座允許轉角為0.02rad。

5．支座材質

    支座所用鑄鋼、Q235鋼板、不銹鋼板、聚四氟乙烯滑板、黃銅板、橡膠板等均按JT391- 1999規定執行。其中消能板、阻尼材料及單向活動支座縱向四氟滑條均參照相應標準執行。

6、單向活動抗震支座位移量，橫橋向為±3mm,縱向位移量見下表

支座實際需要位移量超過表中所列數值，可按實際需要進行加工。
