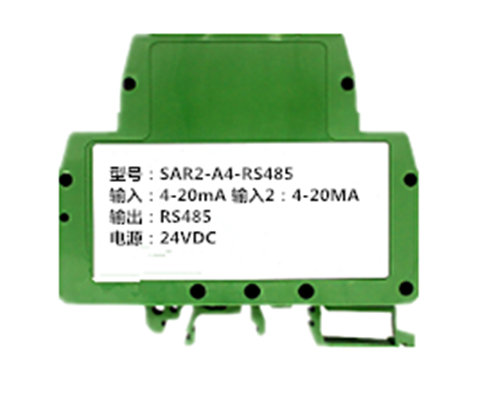

4-20MA信號轉RS232/485數據轉換器、采集模塊

兩路4-20mA信號轉RS-485/232，MODBUS數據采集模塊 產品特點： ● 兩路模擬信號采集，隔離轉換 RS-485/232輸出 ● 采用16位AD轉換器，測量精度優于0.1% ● 通過RS-485/232接口可以程控校準模塊精度 ● 信號輸入 / 輸出之間隔離耐壓3000VDC ● 寬電源供電范圍：8 ~ 32VDC ● 可靠性高，編程方便，易于應用 ● 標準DIN35導軌安裝，方便集中布線 ● 用戶可編程設置模塊地址、波特率等 ● 支持Modbus RTU 通訊協議，自動識別協議 ● 低成本、小體積模塊化設計 典型應用： ● 信號測量、監測和控制 ● RS-485遠程I/O，數據采集 ● 智能樓宇控制、安防工程等應用系統 ● RS-232/485總線工業自動化控制系統 ● 工業現場信號隔離及長線傳輸 ● 設備運行監測 ● 傳感器信號的測量 ● 工業現場數據的獲取與記錄 ● 醫療、工控產品開發 ● 4-20mA或0-5V信號采集 產品概述： SAR2產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。SAR2系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取? 產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 SAR系列模塊，通訊方式支持MODBUS RTU通訊協議，默認地址為01，波特率為9600，數據格式：10位，1位起始位，8位數據位，1位停止位，無校驗。也支持ASCII碼通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。 模塊內部框圖 SAR系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。 SAR2系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。 功能簡介： SAR2信號隔離采集模塊，可以用來測量兩路電壓或電流信號。 1、模擬信號輸入 16位采集精度，兩路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。 2、通訊協議 通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。 通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。 數據格式：10位。1位起始位，8位數據位，1位停止位。 通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。 通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。 3、抗干擾 可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。 產品選型： SAR2- U(A)□ - RS□ 輸入電壓或電流信號值 通訊接口 U1：0-5V A1：0-1mA 485： 輸出為RS-485接口 U2：0-10V A2：0-10mA 232： 輸出為RS-232接口 A3：0-20mA A4：4-20mA U8：用戶自定義 A8：用戶自定義 選型舉例1： 型號：SAR2-A4-485 表示兩路4-20mA信號輸入，輸出為RS-485接口 選型舉例2： 型號：SAR2-U1-232 表示兩路0-5V信號輸入，輸出為RS-232接口 選型舉例3： 型號：SAR2-U2-485 表示兩路0-10V信號輸入，輸出為RS-485接口 SAR2通用參數： (typical @ +25℃，Vs為24VDC) 輸入類型： 電流輸入 / 電壓輸入 精 度： 0.1% 溫度漂移： ±50 ppm/℃ (±100 ppm/℃, ) 輸入電阻： 100Ω (4-20mA/0-20mA/0-10mA電流輸入) 2KΩ (0-1mA電流輸入) 大于200K(5V/10V電壓輸入) 大于1MΩ(2.5V以下電壓輸入) 帶 寬： -3 dB 10 Hz AD轉換速率： 10 SPS （出廠默認值，用戶可發命令修改轉換速率。） 可以通過40204寄存器設置AD轉換速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量） 注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。 共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz） 常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz） 輸入端保護： 過壓保護，過流保護 通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議 波特率（2400、4800、9600、19200、38400、57600、115200bps）可軟件選擇 地址（0～255）可軟件選擇 通訊響應時間：100 ms 工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路 功率消耗： 小于1W 工作溫度： - 45 ~ +80℃ 工作濕度： 10 ~ 90% (無凝露) 存儲溫度： - 45 ~ +80℃ 存儲濕度： 10 ~ 95% (無凝露) 隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA 其中RS-232 / RS-485輸出和電源共地。 耐沖擊電壓： 3KVAC， 1.2/50us(峰值) 外形尺寸： 79 mm x 25 mm x 70mm 引腳定義： 引腳 名 稱 描 述 引腳 名 稱 描 述 1 PW+ 電源正端 7 IN0+ 模擬信號輸入0正端 2 GND 電源負端 8 IN0- 模擬信號輸入0負端 3 NC 空腳 9 INIT1 初始狀態設置 4 D+ RS-485信號正端 10 IN1+ 模擬信號輸入1正端 5 D- RS-485信號負端 11 IN1- 模擬信號輸入1負端 6 GND 電源負端，數字信號輸出地 12 INIT2 初始狀態設置
