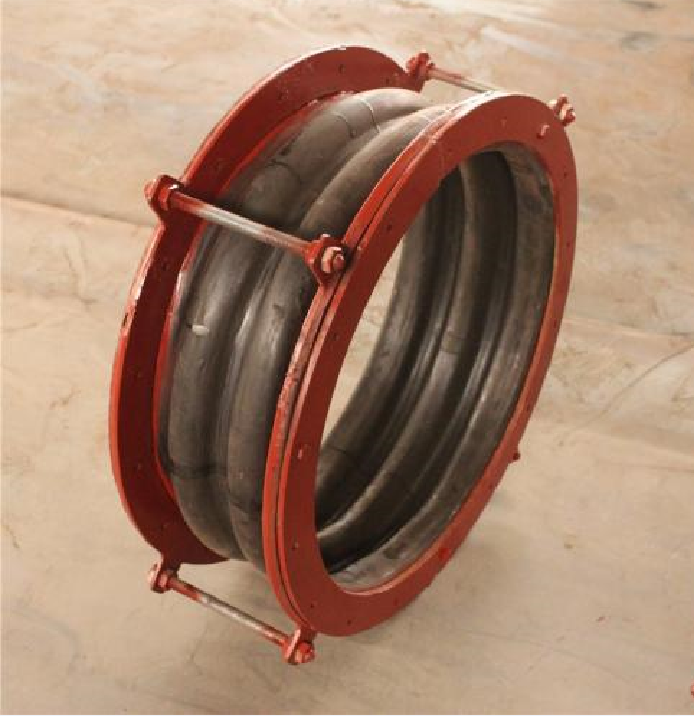

JJH型橫向鉸鏈補償器優質供應商

[橫向鉸鏈補償器生產廠家

波紋補償器批發價格

直埋套筒補償器生產廠家]

鄭州市補償器廠家

價格： 385.00

物流： 河南鄭州市鞏義市| 買家支付運費

可銷售總量： 1000臺

手機： 15515516125 郵箱： 1296583291@qq.com

傳真： 尚未完善 地址： 河南鄭州市

在線詢盤聯系廠家：15515516125

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[橫向鉸鏈補償器生產廠家波紋補償器批發價格直埋套筒補償器生產廠家]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（JJH型橫向鉸鏈補償器優質供應商）

類型： 橫向型
產地： 河南
材質： 不銹鋼
品牌： 錦瀚
型號： JJH
連接方式： 焊接
特殊功能： 彈性好
外形分類： 波紋補償器
產品規格： DN100-DN2000

一、產品介紹：

萬向鉸鏈型補償器由兩個十字銷軸，用長的中間拉板組合而成，它能吸收任意平面內的橫向位移，它們的鉸鏈與十字銷軸具有承受內壓推力能力。

用途：用于補償管線任意平面內的角位移。
型號：有單式、復式兩種。
DN100-DN6000
壓力級別：0.1Mpa-2.5Mpa
連接方式：1、法蘭連接式　2、接管連接
軸向補償量：±4－±9　　

二、使用說明：
1、裝在管道彎頭附近的橫向型膨脹節，兩端各高一導向支座，其中一個宜是平面導向管座，其上、下活動間隙按下式計算：　　ε-活動間隙；　　L-補償器有效長度；　　△Y-管段熱膨脹量；　　△X-不包括L長度在內的垂直管段的熱膨脹量；

2、角向型膨脹節宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型膨脹節或一組角向型膨脹節。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈膨脹節不受此限制）。裝有一組鉸鏈膨脹節的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。

3、膨脹節兩側的導向支座應接近膨脹節，支座的型式應使膨脹節能定向運動。

三、結構特點：
萬向鉸鏈補償器有一個萬向環，在其周圍有兩對相互垂直的鉸鏈結構。
產品參數：

設計溫度： -20-+400°c 產品代號：JWJ、JJH 波紋管型式-連接形式壓力-通徑-補償量

號	通徑 DN	波數 n	橫向補償量 mm/ 橫向鋼度 N/mm					徑向外形尺寸 mm	接管端品尺寸		產品重量 kg
			產品總長 mm						法蘭尺寸		產品總長 mm
			1200	1500	2000	2500	3000		c	n-d	1200	1500	2000	2500	3000
1	100	4+4	91/4	127/2	187/1	247/0.6		300	?108*4		46	55	71	86
2									180	8-?18	56	65	81	96
3	125	4+4	99/11	140/6	209/3	277/2		335	133*14		66	83	101	118
4									210	8-?18	79	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	159*4.5		75	97	107	129
6									240	8-?23	91	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	219*6		102	124	161	198
8									295	12-?23	122	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	273*8		152	182	230	280
10									355	12-?25	183	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	325*8			242	307	372	437
12									410	12-?25		278	343	408	473
13	350	3+3	95/96	160/38	225/20	291/13		662	377*8		259	324	389	454
14									470	16-?25	306	371	436	501
15	400	3+3	85/130	144/52	202/28	262/17		710	426*8		333	408	483	557
16									525	16-?30	395	470	545	619
17	450	3+3		115/90	162/48	210/29	285/20	776	478*8			464	561	658	755
18									585	20-?30		544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	529*8			563	662	761	860
20									650	20-?34		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	630*8			755	898	1041	1184
22									770	20-41		916	1059	1202	1345

序號	通徑 DN	波數 n	橫向補償量 mm/ 橫向鋼度 N/mm					徑向外形尺寸 mm	接管端品尺寸 mm	產品重量 kg
			產品總長 mm							產品總長 mm
			2000	2500	3000	3500	4000			2000	2500	3000	3500	4000
23	700	3+3	81/287	199/144	157/86	196/57		1074	720*10	963	1134	1325	1476
24	800	3+3	69/407	103/200	137/119	170/79		1174	820*10	1331	1611	1890	2170
25	900	3+3		103/369	139/213	176/139	212/98	1300	920*10		1866	2210	2554	2898
26	1000	4+4		108/416	148/237	189/153	230/106	1420	1020*10		2637	3134	3631	4128
27	1100	4+4		101/493	139/281	177/181	216/126	1570	1120*10		2856	3402	3948	4094
28	1200	4+4		92/627	126/357	161/230	194/160	1680	1220*14		3317	3940	4568	51
