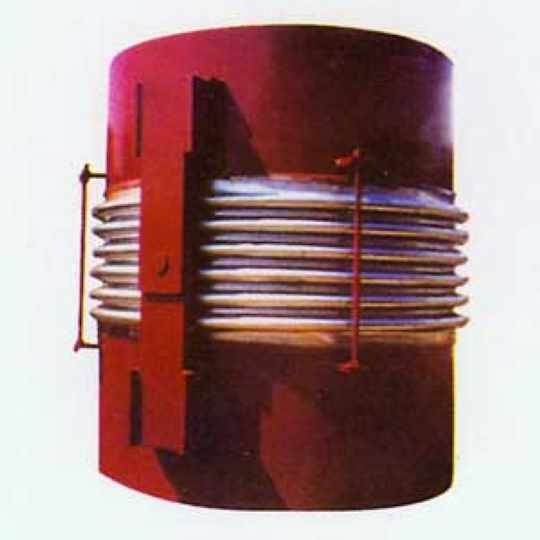

JWJ型萬向鉸鏈補償器生產廠家

[波紋補償器生產廠家

鉸鏈補償器批發價格]

鄭州市型萬向鉸鏈補償器廠家

價格： 385.00

物流： 河南鄭州市鞏義市| 買家支付運費

可銷售總量： 1000臺

手機： 15515516125 郵箱： 1296583291@qq.com

傳真： 尚未完善 地址： 河南鄭州市

在線詢盤聯系廠家：15515516125

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[波紋補償器生產廠家鉸鏈補償器批發價格]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（JWJ型萬向鉸鏈補償器生產廠家）

類型： 軸向型
產地： 河南
材質： 不銹鋼
品牌： 錦瀚
型號： JWJ
連接方式： 焊接
特殊功能： 彈性好
外形分類： 波紋補償器
產品規格： DN100-DN2000

產品介紹：

萬向鉸鏈補償器多用來補償立體管系的位移，由于其獨特的結構，管系支架不承受內壓推力，只承受補償器的彈力。使用時與平面鉸鏈布置方法相同。

產品優勢：

萬向鉸鏈補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在于它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

產品特點：

萬向鉸鏈補償器通過一個萬向軸和銷軸的作用，實現了管道在任意平面內的角向位移。銷軸還能在一定程度上起到一個限位的作用，避免損壞波紋管。并且結構合理，運行穩定，極大減少了管道線路的后期維護。

零部件材料

編號	名稱	數量
1	波紋管	2
2	端接管	2
3	立板	4
4	銷軸	1
5	拉板	2
6	中間管	1

技術參數

序號NO.	通徑Diameter DN	波數Number of wen	橫向補償Horizontal compensation mm/橫向剛度Horizontal Stiffness N/mm					徑向尺寸Max radial size mm	接管端口尺寸Size of end of connection tube		產品重量Weight kg
			產品總長Total length mm						法蘭尺寸Flange Size		產品總長Total length mm
			1200	1500	2000	2500	3000		c	n-d	1200	1500	2000	2500	3000
1	100	4+4	91/4	127/2	187/1	247/06		330	φ180×4		46	55	71	86
2									φ180	φ8-180	56	65	81	96
3	125	4+4	99/11	140/6	209/3	277/2		335	φ133×14		66	83	101	118
4									φ210	φ8-18	79	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	φ159×4.5		75	97	107	129
6									φ240	φ8-23	91	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	φ219×6		102	124	161	198
8									φ295	φ12-23	122	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	φ273×8		152	182	230	280
10									φ355	φ12-25	183	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	φ325×8			242	307	372	437
12									φ410	φ12-25		278	343	408	473
13	350	3+3		160/38	225/20	291/3		662	φ377×8		259	324	389	454
14									φ470	φ16-25	306	371	436	501
15	400	3+3	95/96	144/52	202/28	262/17		710	φ426×8		333	408	483	557
16									φ525	φ16-30	395	470	545	619
17	450	3+3	85/130	115/90	162/48	210/29	285/20	776	φ478×8			464	561	658	755
18									φ585	φ20-30		544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	φ529×8			563	662	761	860
20									φ650	φ20-34755		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	φ630×8			755	898	1041	1184
22									φ770	φ20-41		916
