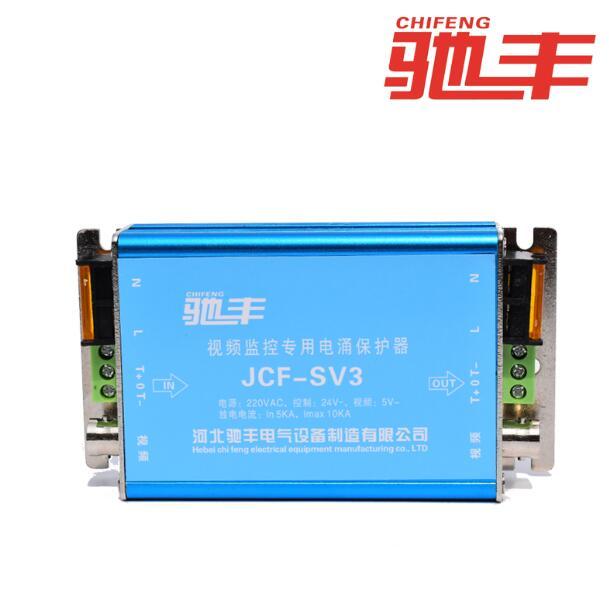

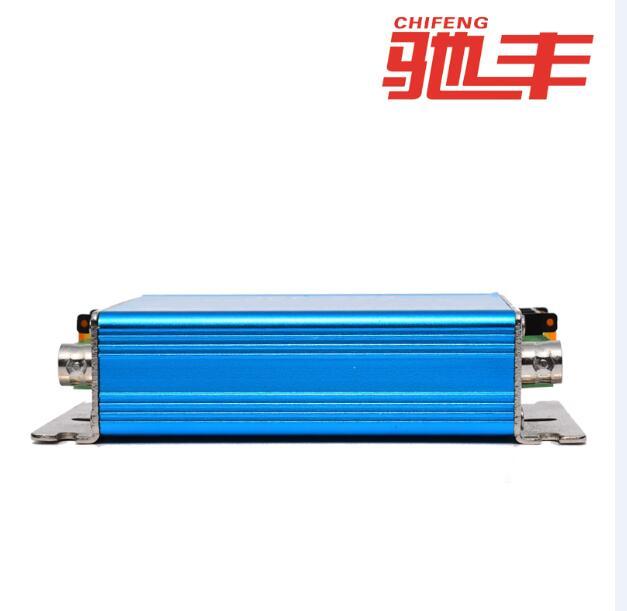

[三合一浪涌保護器220V JCF-SV3-RJ45]
郵箱:
手機:


一、內部結構
1.三合一浪涌保護器220V視頻部分:完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率優化電路等組成。
2.三合一浪涌保護器220V控制部分:放電電路、阻抗匹配電路、穩流電路、穩壓電路等組成。
3.三合一浪涌保護器220V電源部分:一般有放電電路、可抑制電路、吸收電路等組成,主要材料是氧化鋅。
二、技術參數
| JCF-SV3-RJ45-220V大 | |||
| 型號 | 電源 | 控制 | 網絡 |
| 工作電壓Un | 220V | 15V | 6V |
| 標稱放電電流In | 5kA | 5kA | 2.5kA |
| 放電電流Imax | 10kA | 10kA | |
| 電壓Up | 1.1kV | 30V | 20V |
| 傳輸特性 | / | 10MHz | 100Mbps |
| 插入損耗 | / | ≤0.5dB/2MHz | |
三、應用范圍
三合一浪涌保護器220V是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的浪涌保護器,適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等電源、視頻/音頻、云臺控制線路的浪涌保護。
浪涌保護器JCF-SV3系列適用于視頻監控系統三合一保護,使其免受雷電感應過電壓,電源干擾,靜電放電等所造成的損壞。
四、安裝事項
1.三合一浪涌保護器220V為串聯連接方式。
2.浪涌保護器的IN為輸入,OUT為輸出,輸入端接外線,輸出端與被保護設備的輸入端相連接。
3.產品應與被保護設備的工作電壓相匹配,安裝時請根據安裝示意圖所示連接。
4.浪涌保護器的PE線必須與防雷系統的地線可靠連接,連接線要求短而直。
5.三合一浪涌保護器220V使用期間,應定期檢測,如果出現故障,應及時維修或更換,以確保設備安全
