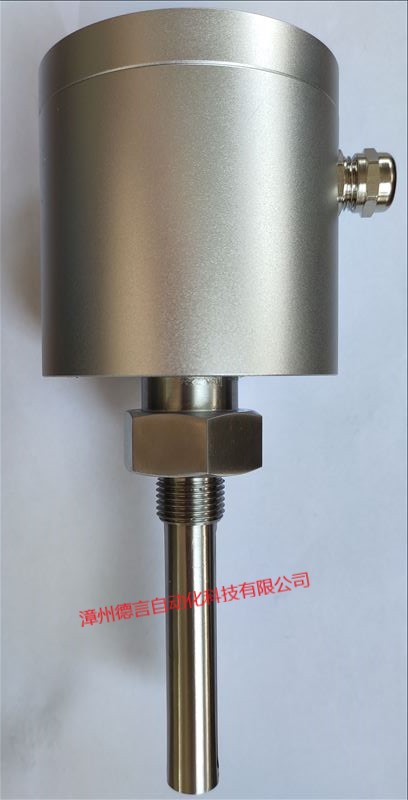

YHS-2系列油混水變送器

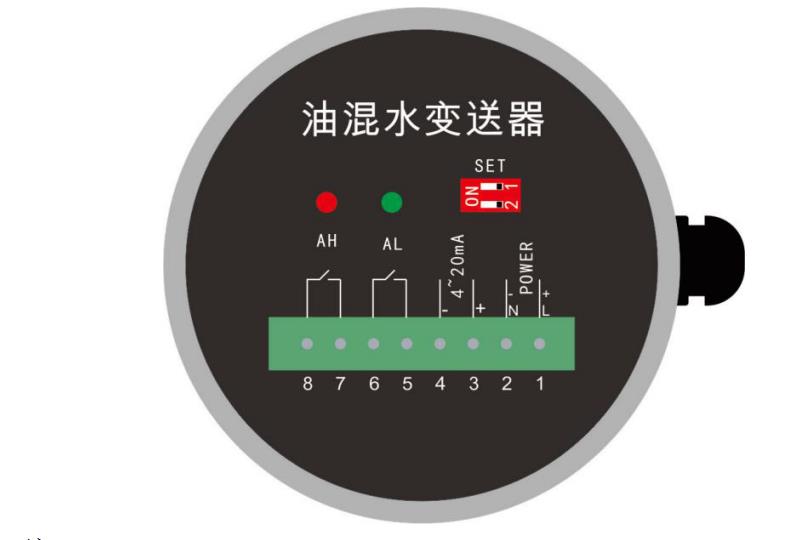

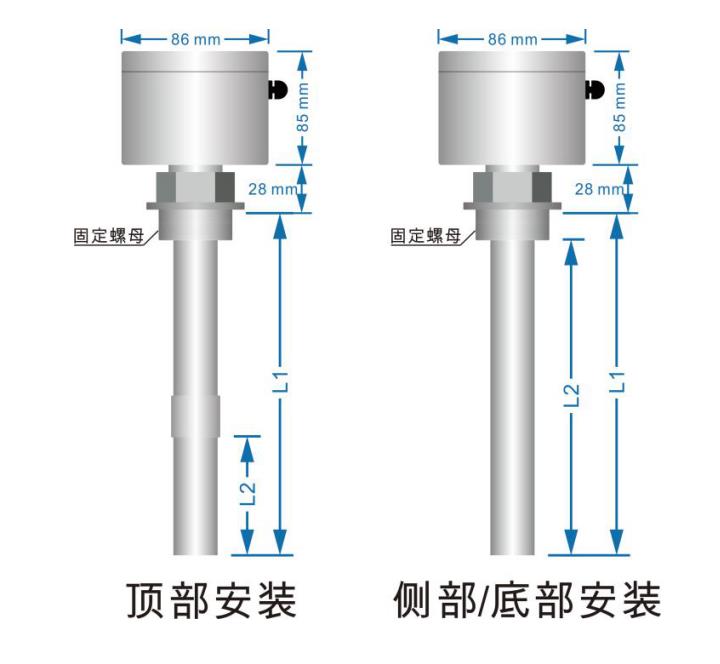

?產品概述 YHS-2型油混水信號器用于監測水電站、火電廠及大型泵站油系統中的含水量。當油箱、油管路中水含量超過報警設定值時，發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。 ?工作原理 本裝置由電容式傳感器和監測儀表兩部分組成。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中滲入水后，由于二者介電常數相差很大，由內、外電極構成的電容值發生顯著變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大，傳感器輸出相應的電流信號。 監測儀表采用以單片機為核心的智能數字電路。傳感器送來的電流信號，經低通濾波、整形放大后送至高精度V/F轉換芯片，再送至單片機定時器。單片機并行輸出經D/A轉換芯片，轉換成標準模擬量，供遠程監控使用。 ?技術參數 測量范圍 0.0%～15.0% 精度等級 ±0.5%FS 變送負載 ≤300Ω 變送量程 0.0%～15.0% 使用環境 -20～50℃; 5～85%RH 無凝結 振動頻率0Hz～300Hz 貯存環境 -20～75℃; 5～85%RH 無凝結 沖擊：≤10×9.81ms-2 介質溫度 -10℃～80℃ 加速度≤3×9.81ms-2 工作電源 AC/DC90-260V或DC18-36V 整機功耗 5W 控制輸出 2組常開觸點 觸點容量 1A/AC220V或DC30V 1A ?外形尺寸 ?電氣接線圖及操作方式 注： ?儀表工作電源DC24V或AC/DC90-260V ?按圖中標定的接線端子將線接線。 ?傳感器與監測儀表之間的連接應使用屏蔽線，導線截面積不小于1mm2。 ?變送4~20mA對應油水比例0.0%~15.0%，變送電流負載<=300Ω。 ?報警設置方式： AL報警值設置撥碼開關1撥至1時報警值為5%，撥至ON時報警值為2.5%。 報警值設置撥碼開關2撥至2時報警值為10%，撥至ON時報警值為7.5%。
