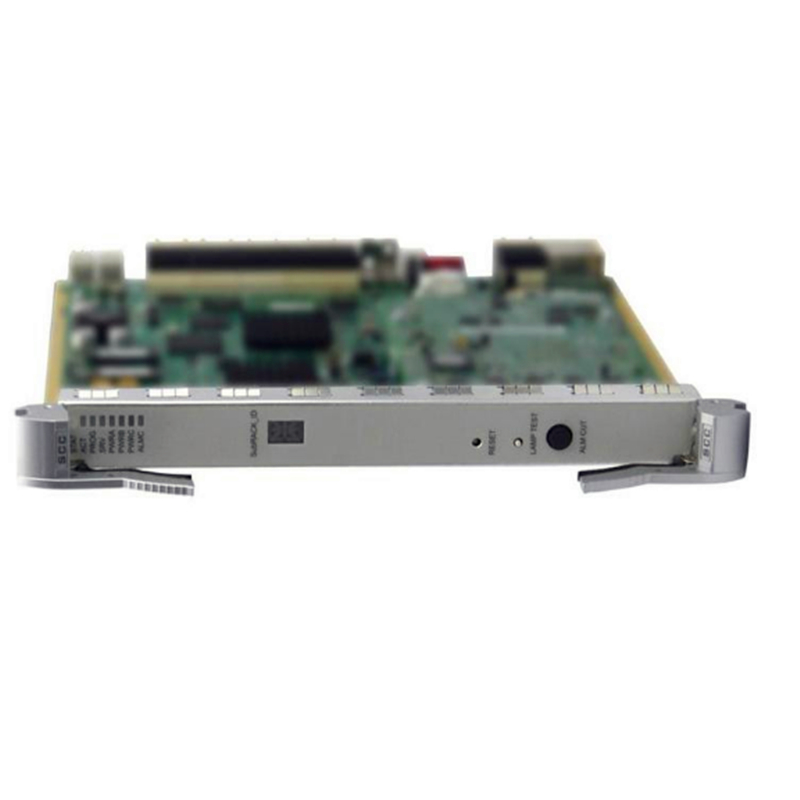

*OSN8800 TN52SC *系統控制與通信板TN52SC
[TN52SCC
ONS8800 T32
OSN8800T64
WDM波分設備]
北京市系統控制廠家
價格： 電議
物流： 北京市| 賣家支付運費
可銷售總量： 10件
手機： 13717927511 郵箱： zhaiyongchao2005@163.com
傳真： 010-57496189 地址： 北京市 北京市
[TN52SCC ONS8800 T32 OSN8800T64 WDM波分設備]
郵箱：
手機：
- TN52SC： 華為系統控制與通信板TN52SCC
版本描述
SCC單板的功能版本有TN52。
設備配套關系
本文介紹設備可支持的所有單板，但單板是否可以供應需以PCN發布結果為準，請咨詢辦事處產品經理。
| 單板 | 起始版本 | 9800 P18子架 | 9800通用型平臺子架 |
| TN52SCC | V100R001C00 | Y | Y |
變更說明
本節介紹了該單板V100R001C00及以后版本的硬件變更、變更原因。文檔未體現的版本，表示該單板在此版本沒有變更。
V100R002C10硬件變更說明
| 硬件變更 | 變更原因 |
| 增加SCC單板ASON的支持情況。 | 功能增強。 |
V100R001C00硬件變更說明
| 硬件變更 | 變更原因 |
| 新增TN52SCC單板。 | 9800 P18和9800通用型平臺子架的系統控制與通信板。 |
應用
SCC單板屬于系統控制與通信類單板，協同網絡管理系統對設備的各單板進行管理，實現各個設備之間的相互通信。
主控板配置原則：
主子架：需要配置主控板。
從子架：不可配置主控板。
功能和特性
SCC單板支持設備通信管理、時鐘、子架級聯、電源備份等功能和特性。
TN52SCC單板的具體功能和特性如表1所示。
表1 TN52SCC單板功能和特性
| 功能和特性 | 描述 |
| 基本功能 | 完成子架內業務調度、配置管理、告警輸出等。 支持網元數據備份。當網元的數據發生變化時，數據庫實時備份功能可以立刻將變化的配置數據保存到存儲介質上，保證在網元硬復位或掉電情況下配置數據不丟失，提高網元的可靠性。 支持用CF卡進行SCC數據備份，網元數據（不包括網元ID、網元IP、子網掩碼ID、節點ID）和單板軟件包將備份到CF卡上，在更換SCC之后，不需重新配置已備份的網元數據。 |
| DCN通信 | 支持通過IP over DCC、HWECC方式實現各個網元之間的互聯通信。 |
| 主備備份 | 支持主備備份：系統內有2個SCC單板，可以提供1+1熱備份，主用單板發生故障時，自動倒換到備用單板。 說明： 主備倒換后，必須手動上載網元數據。 |
| 時鐘功能 | 為系統通信提供時鐘源。 |
| 子架級聯 | 支持子架級聯。 多子架級聯時，從子架不配置SCC單板，主子架的SCC單板完成與網管服務器的通信。主子架的SCC單板完成本子架和從子架的開銷、告警處理，以及加載軟件包和下發配置命令到每個從子架。 |
| 光層ASON | 支持 |
工作原理和信號流
SCC單板由開銷處理模塊、時鐘模塊、監控模塊、電源模塊、通信模塊、CPU及控制模塊構成。
SCC單板功能框圖如圖1所示。
圖1 SCC單板功能框圖
模塊功能
CPU及控制模塊
控制，監控和管理單板的各個功能模塊。
開銷處理模塊
接收來自業務單板的開銷信號并完成這些開銷信號的處理，
發送處理后的開銷信號給業務單板。
監控模塊
檢測單板是否在位，并將相應的告警上報給網管。
時鐘模塊
時鐘模塊為系統提供同步時鐘信號。系統時鐘支持自由振蕩、保持、跟蹤三種工作模式，其中跟蹤模式下可跟蹤外部時鐘源或線路、支路時鐘源、OSC單板時鐘信號。時鐘模塊還支持IEEE 1588v2時間和頻率同步功能。
通信模塊
與其它單板進行通信。
通過以太網與其它單板進行數據傳輸，并上報給網管。
通過RS485進行緊急數據的傳輸。
電源模塊
電源模塊為本板提供工作所需電源，同時為整個系統提供3.3V集中電源備份，并為單板功耗小于60W的單板提供電源備份。同一時刻只能向一塊單板提供電源備份。
面板
單板面板上有指示燈、LED燈和按鈕。
面板圖
TN52SCC單板面板外觀圖如圖1所示。
圖1 TN52SCC面板外觀圖
指示燈
單板的面板上共有8個指示燈：
單板硬件狀態燈（STAT）—紅綠黃三色指示燈
業務狀態燈（ACT）—綠色指示燈
單板軟件狀態燈（PROG）—紅綠雙色指示燈
業務告警指示燈（SRV）—紅、綠、黃三色指示燈
系統電源指示燈（PWRA）—紅綠雙色指示燈
系統電源指示燈（PWRB）—紅綠雙色指示燈
保護電源指示燈（PWRC）—紅綠雙色指示燈
告警關斷指示燈（ALMC）—黃色指示燈
關于指示燈的詳細介紹請參考表3。
按鈕
SCC單板的面板上共有3個按鈕，具體說明如表1所示。
表1 SCC單板按鈕說明
| 按鈕絲印 | 用途描述 |
| RESET | RESET按鈕開關，用來軟復位主控板。 |
| ALM CUT | 觸發式開關，用于子架告警聲音切除。瞬時按下開關，關閉當前告警的聲音指示；連續按下5秒，則關閉聲音告警，此時SCC單板上的ALMC顯示燈長亮（如果再按下5秒，則重新開啟聲音告警，SCC單板上的ALMC顯示燈長滅。） |
| LAMP TEST | 用于指示燈點亮測試，按下按鈕，當前所有指示燈均點亮。 |
LED
TN52SCC單板面板上有一個LED燈，具體說明如表2所示。
表2 SCC單板LED說明
| LED絲印 | 用途描述 |
| SubRACK_ID | 面板上的LED燈用來顯示子架級聯時各子架的主從關系。 “0”代表本單板所在的子架為主子架。 “EE”表示子架ID錯誤或不能讀取到子架ID。 其他代表本單板所在的子架為從子架。 LED顯示與子架ID對應關系，請參見圖2。 |
圖2 LED
接口
SCC單板不提供對外接口。
可插放槽位
SCC單板需占用1個槽位。
可以插放TN52SCC單板的槽位如表1所示。
表1 TN52SCC單板槽位
| 產品 | 槽位 |
| OptiX OSN 9800 P18子架 | IU17、IU18 |
| OptiX OSN 9800通用型平臺子架 | IU1、IU2 |
跳線
SCC單板內部可設置的跳線有電池跳線和BIOS跳線。
SCC單板的電池跳線的作用是保證SCC掉電時配置信息不丟失，所以正常使用時應該用跳線帽將跳線閉合短路，使電池正常供電。不使用時，可用跳線帽將跳線斷開。
通過設置BIOS運行模式跳線，可以擦除單板上的參數和數據庫，BIOS跳線含義如表1所示。
BIOS 跳線
表1 BIOS跳線含義
| BIOS狀態 | 說明 ab | 對應二進制 | 適用場景 |
| 方式① | 擦除系統參數區 | 1010 | 主控單配 c |
| 方式② | 從CF卡恢復系統參數區、數據庫及主機軟件 | 1001 | 主控單配 |
| 方式③ | 擦除FLASH上的數據庫 | 1011 | 主控單配 c |
| 方式④ | 擦除數據庫、主機軟件（包括補丁） | 1101 | 主控雙配 de |
| 方式⑤ | 表示擦除FLASH上除了單板制造信息之外的所有數據，包括文件系統中的數據、系統參數區、和擴展BIOS。不啟動BIOS的上層部分。 | 1111 | 備件返廠維修前用戶數據。 |
| a：系統參數區包括網元IP，網關IP，子網掩碼，網元ID，擴展ID，智能網元節點ID，路由ID，OSPF IP地址。 b：數據庫包括網元業務配置數據，例如網元用戶名，業務配置數據。 c：如果備件的版本可確認為V100R001C20及之后的版本，備件無需設置跳線或撥碼，軟件會自動實現清庫；如果無法確認備件版本，則按照手冊中的步驟進行手動清庫處理。 d：如果當前主機版本為V100R001C01及之后版本，備件無需設置跳線或撥碼。 e：如果當前主機版本為V100R05C00及之后版本，且備件版本是V100R03C10及之前的版本或未知版本，禁止對備件進行跳線撥碼。 | |||
TN52SCC單板的跳線在單板上的位置如圖1所示。
圖1 跳線在TN52SCC單板上的位置
TN52SCC單板有兩種類型，兩種類型功能相同，跳線位置不同。
類型A:
SCC指標
單板指標包含單板尺寸、重量和功耗。
機械參數
面板尺寸：25.4 mm （寬） x 220 mm （深） x 266.7 mm （高）
重量：1.0 kg
功耗
| 單板名稱 | 單板典型功耗（W） | 單板功耗a（W） |
| TN52SCC | 23.0 | 25.1 |
| a：功耗指設備在正常工作時的環境溫度下測得的數值。 | ||
