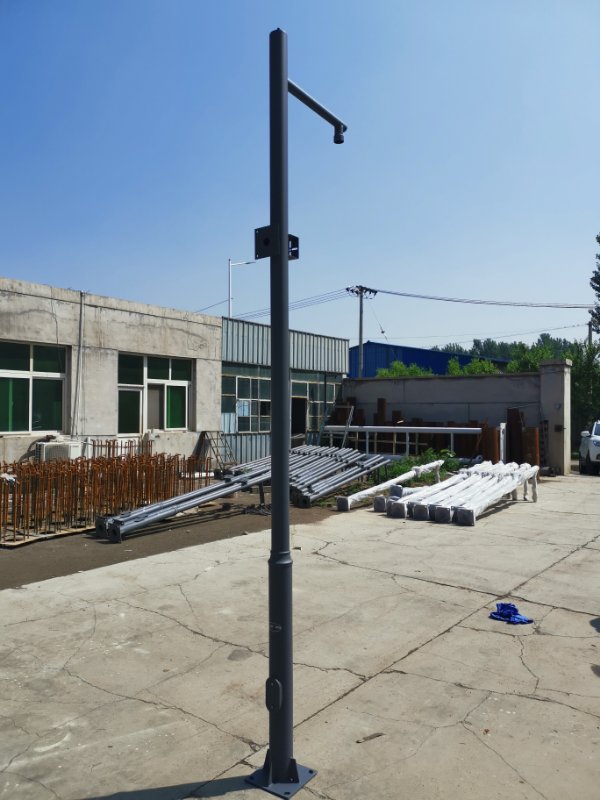

304拉絲不銹鋼監控桿說明：304不銹鋼監控立桿選用優質進口不銹鋼原料制作，不含避雷針及地籠監控桿凈高度為4.0米，下段1米直徑為133mm上段3米直徑為89mm整體壁厚為壁厚為3mm，焊接攝像機安裝支臂長度為0.6米支臂直徑為60mm壁厚為2mm，可按照客戶需求定制攝像機安裝接口；監控立桿頂部法蘭安裝304實心避雷針并與桿體做絕緣處理內部預留接地螺栓，立桿底板規格為300**300不銹鋼板厚度為10mm保證立桿較強的抗風穩定性。不銹鋼桿體表面為亮面也可根據客戶要求制作拉絲面更顯。
不銹鋼監控立桿通用技術指標1．通用技術指標
1.1不銹鋼監控立桿安裝后要保證自身在自然環境中的安全，臂厚不小于2.5mm；
1.2不銹鋼攝像機立桿（含支架、抱箍）及其上配件應能抗8級以上風力，且在風力作用下擺幅小于5°；
1.3不銹鋼攝像機主桿一次性焊接成型，中間不出現桿駁接（底板、橫臂除外）,桿形流暢美觀，焊縫寬度約為4～6mm，融透深度不小于3/4板厚，焊接表面光滑，無堆焊、無氣孔、無咬邊，無影響強度的裂紋、夾渣、燒穿及褶皺現象，底板法蘭盤與主桿間采用上下兩條焊縫的焊接方式，焊縫均勻飽滿；
1.4不銹鋼桿體、架體所承受的風荷載計算方法按Gb50009-2001《建筑結構荷載規范》的相關規定執行；
1.5監控立桿及不銹鋼支架管上的焊接板做光滑處理，鋼板厚度不小于5mm，鋼板上開槽用于攝像機固定；
1.6室外不銹鋼監控立桿表面防銹防腐處理后保證外觀顏色三年內不變，連接螺栓、螺母、墊圈等鋼鐵件及立桿表面均為鍍鋅處理，所有的對接焊縫和貼角焊縫，其厚度和強度應與被焊接構件相等焊縫應打磨光滑。
1.7防腐質量符合GB/T9790-1998《金屬覆蓋層及其他有關覆蓋層維氏和努氏顯微硬度試驗》、和GB/T11373-1989《熱噴涂金屬件表面預處理通則》的相關要求。
1.8不銹鋼監控立桿表面為拋光鏡面處理，美觀大方。
1.9攝像機安裝立桿上線纜引出孔應與支架抱箍上用于線纜引入的孔相吻合，所開孔要保證5根75-5銅軸電纜引接的同時要保證立桿的安全性能不降低。文章來源：www.ruicheng1688.com
