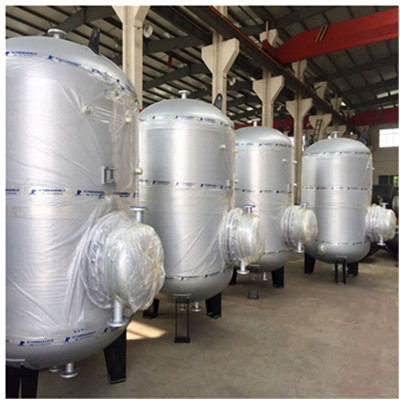

DFHRV導流浮動盤管半容積式換熱器 熱交換器 水加熱器

一、浮動盤管半容積式換熱器是近年來國內發展迅速、廣泛使用的一種新型節能的換熱設備，是按中國建筑標準設計研究所01S122-1《水加熱器選用與安裝-DFHRV系列導流浮動盤管型半容積式水加熱器選用與安裝》標準圖集設計、生產制造的節能換熱設備。與傳統固定盤管相比較，浮動盤管能上下輕微浮動，產生高頻振動，形成良好紊流傳熱狀態，并且它能借助通過高溫?zé)崦降谋”阢~管管壁與管外壁結垢層膨脹量的差異，在一定條件下，使水垢自動脫落。通用換熱器一般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用，而此類節能型熱交換器凝結水出水溫度在45攝適度左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低建造價。 二. 性能特點： l、方便浮動盤管的維護，盤管可在罐內亦可從罐體側面抽出來檢修或更換。 2、采用多行程螺旋的浮動管組，熱媒分布均勻，流程長，了短路換熱現象。同時，本產品借用了RV-03．04導流的原理，在大直徑的罐體內合理地設置了導流裝置，進一步改善了換熱工況，傳熱系數高達K=2000-1200Kcal/m2．H．℃。充分顯現出率，換熱充分的優異性能。 3、本產品換熱管束底部已接近罐底，加上導流裝置之作用，罐內基本上了冷水滯水區，容積利用率可按98％弱。 4、被加熱水水頭損失≤0.25m，不影響系統冷熱水壓力之平衡。 5、浮動盤管采用優質薄壁紫銅管，有助于利用管壁與結垢層的不同膨脹量脫落水垢，以此減少維護管理工作量，保持節能。 三、技術優點： 　　浮動盤管容積式換熱器采用新型浮動盤管排管方式，容積能全部利用。體積較傳統的換熱器小，便運輸、安裝和維護。 1、傳熱系數高，不易結垢。采用浮動盤管技術，換熱管的高頻顫動使層流換熱變?yōu)橥牧鲹Q熱，傳熱系數倍增，而且盤管的熱脹冷縮，能使水垢能自動脫落，保證換熱效果。 　　2、具有一定調節容積，能蓄存熱水，供水穩定，避免了熱水供應峰谷時的壓力、溫度波動。 　 3、換熱效果好，容積利用率高。而傳統容積式換熱器，由于它內部結構布局問題，致使體內水流動緩慢，流動阻力較大，冷熱不均，熱水容積利用率僅為40％-50％左右。 4、內置多組浮動盤管，布置呈”寶塔型”結構，動態傳熱，換熱效率極高，相同容積的該產品的換熱量分別相當于傳統容積式換熱器的6?9倍。 　　5、其中容積式的”寶塔型”結構特點，使得貯水部分貯有15?30分鐘的熱水量，被加熱的水頭損失≤0.25米，因此它在一般設置自動溫控閥的條件下，仍保持供水水壓、水溫平穩、安全、節水、用水舒適之特點。 DFHRV容積式換熱器 臥式浮動盤管半容積式熱交換器：?具有浮動盤管換熱的優點，又兼有容積式各項性能指標，適用于負荷波動較大或短時間高峰的熱水供應系統，具有特性如下：? 1、 由于傳熱管的布置方式為浮動管束，在正常加熱運行中，浮動管的振動使層流換熱變?yōu)槲闪鲹Q熱，傳熱系數高，而且利用熱脹冷縮的原理能自動脫垢，保證了高的傳熱效能。 2、 由于有一定的調節容積，供水平穩，適用性強，能滿足高峰用水的要求。 3、 比普通的容積式換熱器，節約鋼材，能降低設備成本，能節約工程造價。 4、 無論汽水換熱或水水換熱，熱源排水溫度低，熱能利用充分。 1）啟動快 由于本產品的特殊結構，使產生出的熱水迅速到達罐頂部的熱水出口處，無需將大部分冷水加熱即可向外供應熱水。? 2）傳熱系數高用高導熱系數的紫銅管，加上合理的換熱器內部結構，使流體在流經換熱管束時速度提高，形成較強的湍流，大大提高了管內外的放熱系數。? 3）不易結垢 由于換熱管采用紫銅，而且易形成湍流的流體對換熱管壁面有較強的沖刷作用，通過熱脹冷縮有自潔作用，因此不易結垢。 4) 無冷水區，容積利用率高 本產品始終加熱罐底部的冷水，在用水量低于額定供水能力時，逐步將罐內冷水全部加熱，此時無冷水區，以維持熱水的貯備量。當用水量大于額定供水能力時，罐內貯存的熱水和即時加熱的熱水同時向外供應以度過用水高峰。當因事故或其它原因停供熱媒時，能限度地供應所貯存的熱水。 5)節能 本產品在蒸汽為熱媒時，凝結水溫度低于80℃。 1、作為一種全新的結構型式，換熱管束采用新型的螺旋浮動盤管，采用了分離式螺旋盤管技術，結構為國內。它兼有即熱式加熱復原能力強的特點，同時又保證了穩定與安全的水溫控制，并且結構新穎，組裝簡單，避免了復雜的安裝，設備占地空間很小，是目前最為優先選擇使用的換熱器。 2、性能特點: 2.1 節能 　　在加熱過程中其換熱管內部流動的熱媒所產生離心力使盤管產生一種高頻的震動，并隨著水溫變化而自由伸縮，促使被加熱水介質產生擾動，破壞層流傳熱，傳熱效率大幅提高，傳熱系數可達3000W/m2?℃，換熱效率可達95％，是一般管殼式換熱器的三倍，且不存在冷水區，外殼熱損失小。 2.2 獨具自動除垢功能 浮動盤管換熱器在加熱運行過程中，它的螺旋形浮動盤管的頻繁振動及隨水溫變化的自由伸縮，使可能在盤管外部的水垢難以附著，同時仍使用熱沖擊的方法完全存在可能存在的一小部分附著物，所以無需實施專門的除垢措施及配套相應的除垢裝置，長期保證其較高換熱效率。既使盤管外部形成的水垢將會自動脫落而沉積在換熱器底部，根據水質情況定期排污即可。 2.3 結構設計合理 浮動盤管換熱器內部盤管為分離式，設備檢修方便，無須預留檢修空間結構緊湊，占地面積很小，機房布置方便。設備結構緊湊有效利用空間、占地面積小，便于搬動和安裝。 2.4 用材 設備內部盤管采用T2優質紫銅管，殼體可采用碳鋼襯銅或不銹鋼材質，確保產品內部被加熱水的水質潔凈。 2.5管理簡捷 此設備按2009年國家質量技術監督局頒布實施的TSGR0004-2009《固定式壓力容器安全技術監察規程》章第3條第二款之規定，此設備不須壓力容器產品監檢及使用定期限檢驗。 3、適用范圍: 廣泛應用于賓館、飯店、學校、、洗衣房、工廠、艦船等工業于民用建筑的生活、采暖、空調、熱水系統。熱媒適用于蒸汽、高溫水、低溫水三種不同的熱媒，均可取得較好效果。
