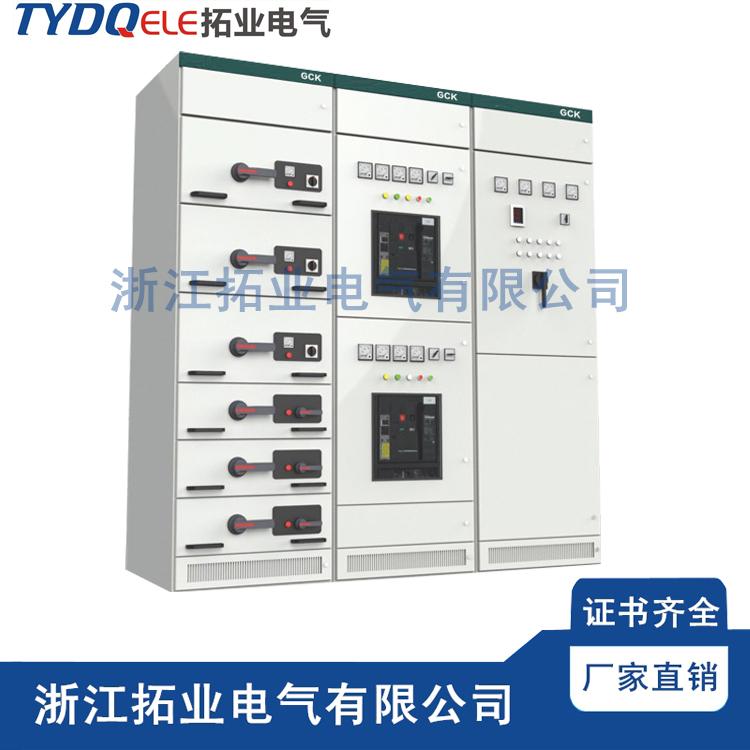

GCK高低成套柜體

用途 GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A 及以下的供電系統中的配電和電動機集中控制之用。 GCK 是經過型式試驗，并獲得CCC 認證，是組裝而成的型低壓開關柜，設計符合下列標準： 國家標準GB7251.1-2005《低壓成套開關設備》 IEC60439.1-1992《低壓成套開關設備和控制設備》 正常使用條件 ◆周圍空氣溫度不高于+40℃，不低于-5℃，在24 小時內平均溫度不高于+35℃； ◆相對溫度在溫度+40℃時不超過50％，在較低溫度時允許有較高的相對溫度，如+20℃時為90％； ◆空氣清潔，無腐蝕性及性氣體，無導電及能破壞絕緣的塵埃： ◆無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5 度； ◆海拔高度不超過2000 米； ◆開關柜適用于以下溫度運輸和儲存：- 2 5℃至+ 5 5℃，在短時間內( 不超過24 小時) 不超過+70℃； ◆用戶對上述條件不能滿足時應與制造廠協商。 主要技術參數 ◆額定絕緣電壓660V/1000V ◆額定工作電壓400V/660V ◆輔助電路額定工作電壓：交流380V、220V，直流110V、220V ◆母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A ◆母線額定短時耐受電流：50kA、80kA( 有效值)1 秒 ◆母線額定峰值耐受電流：105kA/0.1s、140kA/0.1s、176kA/0.1s ◆分支母線額定電流：630A、1000A、1250A、1600A ◆分支母線額定短時耐受電流：30kA、50kA( 有效值)1 秒 ◆分支母線額定峰值耐受電流：63kA、105kA/0.1s ◆外殼防護等級：IP30、IP40 ◆母線設置：三相四線制、三相五線制 ◆操作方式：就地、遠方、自動 開關柜的分類 ◆受電柜 ◆母線聯絡柜 ◆饋電柜 ◆電動機控制柜 ◆電源切換柜 ◆功率因數補償柜 結構特點 GCK 的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘緊固互相連接成基本柜架，在按需要加上門，檔板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點： ◆柜架 柜架采用C 型材組裝而成，柜架零件及配套零件由本公司配套供貨，保證柜體的精度和質量。 ◇零部件的成型尺寸，開孔尺寸，設備間隔實行模數化( 模數E=20mm，下同)。 ◇內部結構件采用鍍鋅處理。 ◇柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。 ◇柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散。 ◆功能單元( 抽屜部分) ◇抽屜單元高度模數為200mm，分為1/2 單元、1 單元、1.5 單元、2 單元、3 單元五個尺寸系列。單元回路額定電流630 A及以下 。( 外型見上圖)。 ◇每臺MCC 柜多能安裝9 個1 單元的抽屜或18 個1/2 單元的抽屜。 ◇操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。 ◇抽屜的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。 ◇功能單元背面具有主電路進出線插頭、輔助電路二次插頭。 ◇功能單元隔室采用金屬隔板隔開。 ◇抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。 ◇ GCK 抽屜推進機構采用螺旋軌跡沿定位件運動方式，實現功能單元推進抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關，試驗位置時可進行電氣聯鎖。
