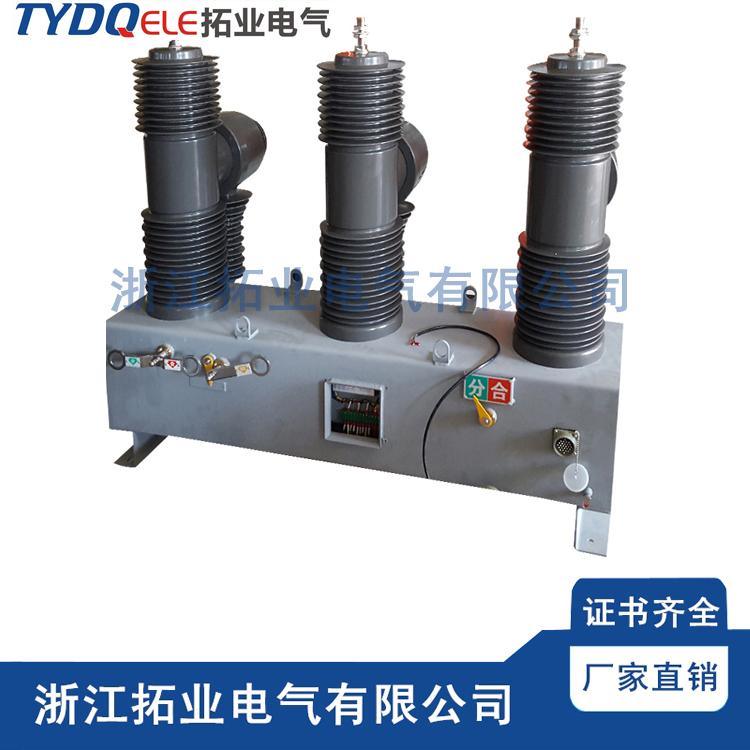

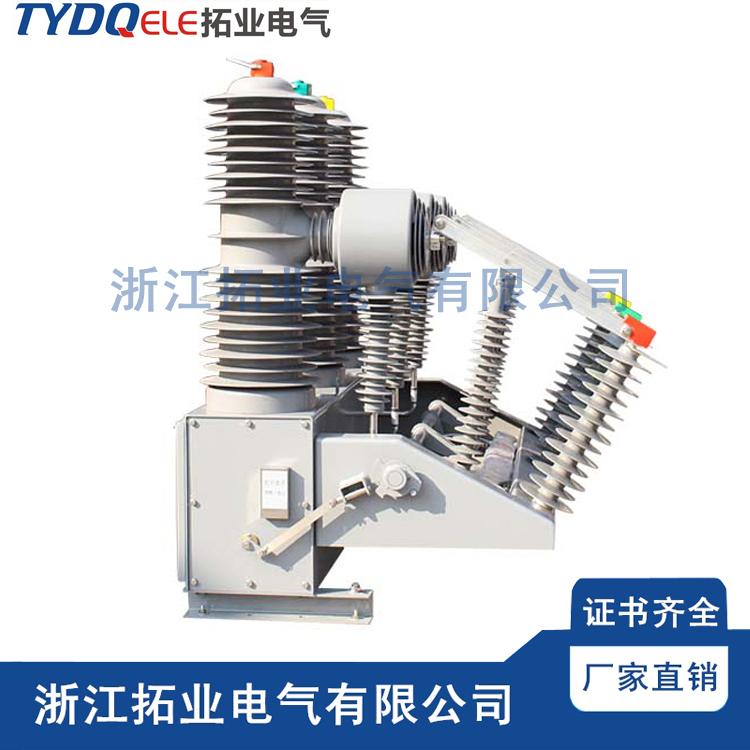

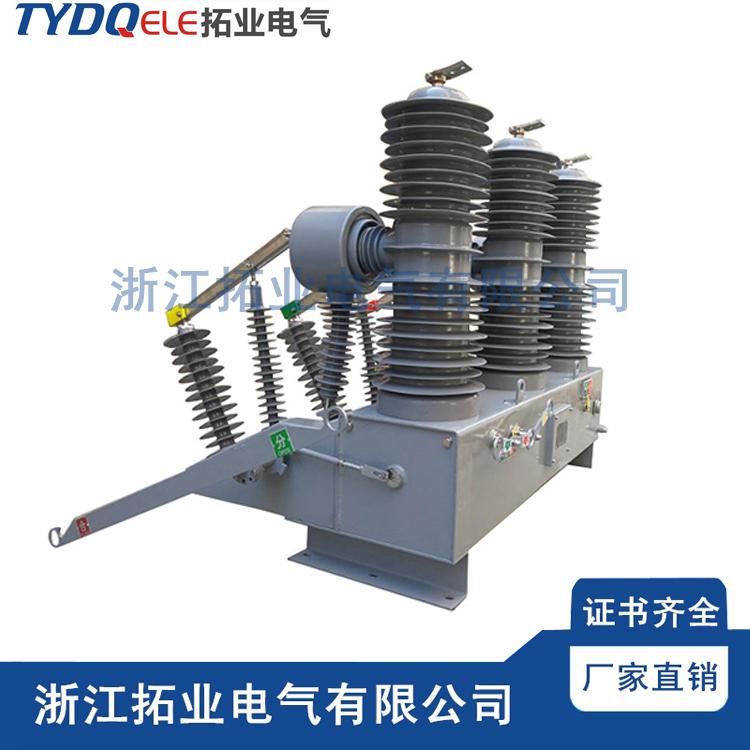

40.5KV柱上真空斷路器

4、結構特點： 4.1 zw32-40.5系列產品總體為支柱式，三相共裝在一個機構箱上，滅弧室動端通過拐臂，絕緣拉桿為機構的輸出軸相聯。機構和與斷路器聯接的連桿在一個防水的箱體內。斷路器的傳動機構是由連桿和拐臂組成，滅弧室的動端通過拐臂，絕緣拉桿，聯桿和操動機構的輸出軸相連。輸出軸的轉動帶動實現滅弧室動觸頭進行，分合動作。 4.2 zw40.5系列產品主要由真空滅弧室，電流互感器，傳動機構及操動機構組成。本產可配裝電磁及彈簧兩種機構。為了避免由于充sf6氣體及充油所帶來的一系列問題，本產品采用干式，檢修及維護方面。 4.3 zw32-40.5系列產品配有電流互感器，每相可以帶四個繞組，其中二個用于測量，二個用于保護。根據客戶需要，可安裝100：5，200：5，400：5，800：5，1000：5，1600：5的電流互感器。 4.4 操動機構及連桿裝在機構箱內，機構箱為防水型，為防止箱體內電器控制元件受潮，機構箱內裝有電加熱器。 4.5 傳動機構，包括絕緣拉桿，拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和超程。 4.6 導電回路原理：電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。 5、控制器的特點 ◇可帶485/232通訊接口，或通過光纖、無線實現遠距離監控；重合閘后加速功能：當開關重合于性故障時，自動加速跳閘； ◇遙控/手動合閘加速跳閘，并且閉鎖重合閘：用戶檢修線路后送電，如果忘記撤除接地刀閘，應該加速跳閘； ◇三次重合閘延時時間均可以調整； ◇跳合閘回路采用防誤動設計，并具有防跳功能； ◇零序電流可以區分區內和區外故障；◇遙控分合閘采用了防止誤動設計； 結構特點 a) 控制器為微機型的繼電保護及監控裝置； b) 控制器具有耐候性強、抗凝露的防護特點； c) 通過航空接插件與開關本體進行連接，d) 連接可靠性好、防護等級高。
