管式螺旋輸送機制作及性能

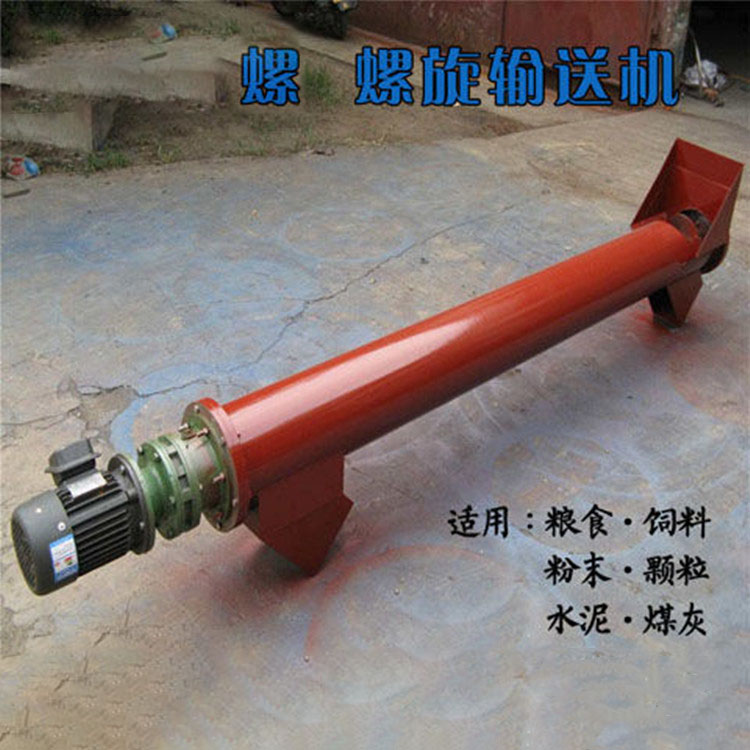

GX型管式螺旋輸送機概述產品概述: 螺旋輸送機又稱螺旋給料機，主要應用于傾斜間的輸送粉狀和顆粒狀物料，給料粒≤5mm,具有輕便、安靜、密閉的特點，可根據用戶的要求定制成不同直徑、不同長度、不同傾斜度，并可配套安裝調速電機，以連續的調節轉速，達到定量給料的目的。 GX型管式螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送機設備，從輸送物料位移方向的角度劃分，GX型管式螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升。 GX型管式螺旋輸送機(螺旋給料機)工作原理: GX型管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，GX型管式螺旋輸送機吊軸承采用滑動軸承，設有防塵密封裝置，GX型管式螺旋輸送機軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。 GX型管式螺旋輸送機(螺旋給料機)應用范圍: GX型管式螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。GX型管式螺旋輸送機適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。 GX型管式螺旋輸送機主要特點: 1、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便。芯軸長、吊掛少、故障點少 2、采用變徑結構，吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。 3、管式螺旋喂料機各傳動部位均采用浮動連接方式，吊軸承為萬向節結構，使螺旋體，吊軸承和尾部總成形成一個整體旋浮體，在一定范圍內可隨輸送阻力旋轉避讓，不卡料，不堵料。 4、頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。 如果輸送傾斜角度過大請選用GX系列螺旋輸送機,或直接與我公司技術部門聯系進行單獨設計。 GX型管式螺旋輸送機的各種制法: 部位 制法代號 表示內容 螺旋型式 S 帶有實體螺旋面式螺旋,其螺距等于直徑的0.8倍 D 帶有帶式螺旋,其螺距等于直徑 手推式出料口齒條式出料口 左裝 由螺旋機頭節往尾節看,拉板向左拉開 右裝 由螺旋機頭節往尾節看,拉板向右拉開 驅動裝置 安裝型式 左裝 由電動機向前看,減速機低速軸在電動機軸左側 右裝 由電動機向前看,減速機低速軸在電動機軸右側 詳細說明： 管式螺旋輸送機的規格型號一般為：GX，是工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣.適用于各行業,如建材,化工,電力,冶金,煤炭,糧食等行業,適用于水平或傾斜輸送粉狀,粒狀和小塊狀物料,如煤,灰,渣,水泥,糧食等,物料溫度小于 200 ℃.螺旋機不適于輸送易變質的,粘性大的,易結塊的物料.
