南京匯訊自控設備-智能型雷達物位計

南京匯訊自控設備有限公司是一家專業研發生產銷售各種液位控制和料位控制的工業自動化，主營產品有：液位浮球開關、音叉式液位開關、阻旋料位開關、磁浮球液位計、磁翻板液位計、壓力式液位計、超聲波液位計、壓力傳感器、雷達物位計，儀器儀表等目前已廣泛應用于水處理、造船工業、發電機設備石油化工、儀壓機械等行業，并為國內多家自動化企業貼牌生產。多年來累積了相當豐富的經驗與技術，成功地研發出一系列功能多元化的感測儀器、設備，取得了多項成果。

測量原理

發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。
即使工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。

輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D

輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

應用介質：

HXLD800系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

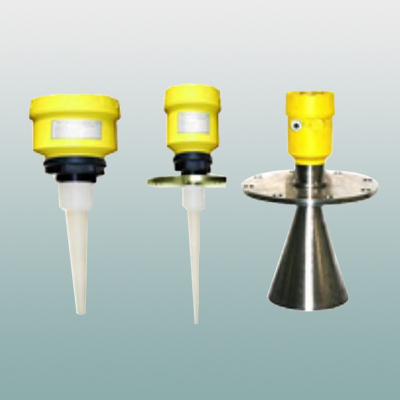

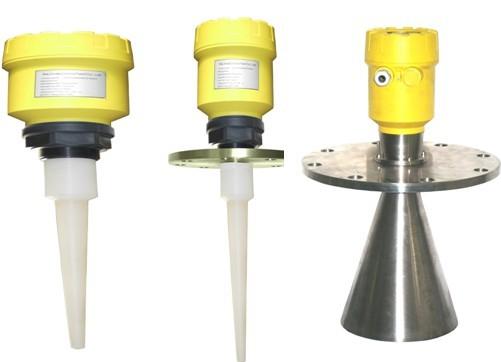

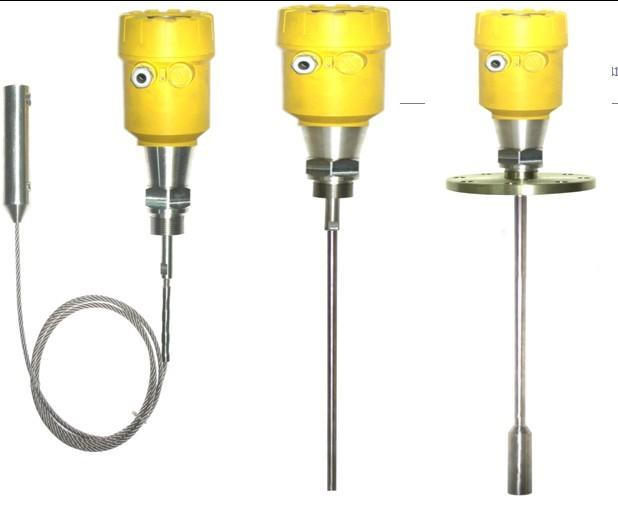

產品簡介：

HXLD801

HXLD802

HXLD803

安裝指南

測量條件

注意事項

• 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
• 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
• 理論上測量達到天線的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的至少100mm。
• 對于過溢保護，可定義一段距離附加在盲區上。
• 較小測量范圍與天線有關。
• 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

測量范圍超出的動作

• 當測量范圍超出時，儀表輸出為22mA電流。

接線方式

調試
HXLD 800系列可以通過三種方式調試：

• 通過顯示調整模塊PM
• 通過調試軟件SOFT
• 通過HART手持編程器

PM

通過SOFT軟件調試
 無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4～20mA線并聯。

HXLD800系列尺寸

編輯器尺寸

技術數據：
基本參數

工作頻率：6.8GHz
波 束 角： 24°DZPS201,  DZPS202
8°DZPS203  帶DN150法蘭

14°DZPS203  帶DN200法蘭
12°DZPS203  帶DN250法蘭
測量范圍：0…35m
重復性  ：±3

分辨率  ：1mm
采樣    ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定

電流信號：4…20mA

精度    ：<0.1%

天線材質

HXLD801、

HXLD802為PP/PTFE

HXLD803為316L不銹鋼

通訊接口

HART通訊協議

過程連接

HXLD801 (PP，PTFE天線) ：G1-1/2  316L不銹鋼，：

HXLD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150

HXLD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源

電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA

環境條件

溫度：－40℃…＋80℃

容器壓力（表壓）－1…40bar

防爆認證     ExiaII C T6

外殼保護等級   IP68

兩線制接線

供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）

產品選型
