1.產品簡介

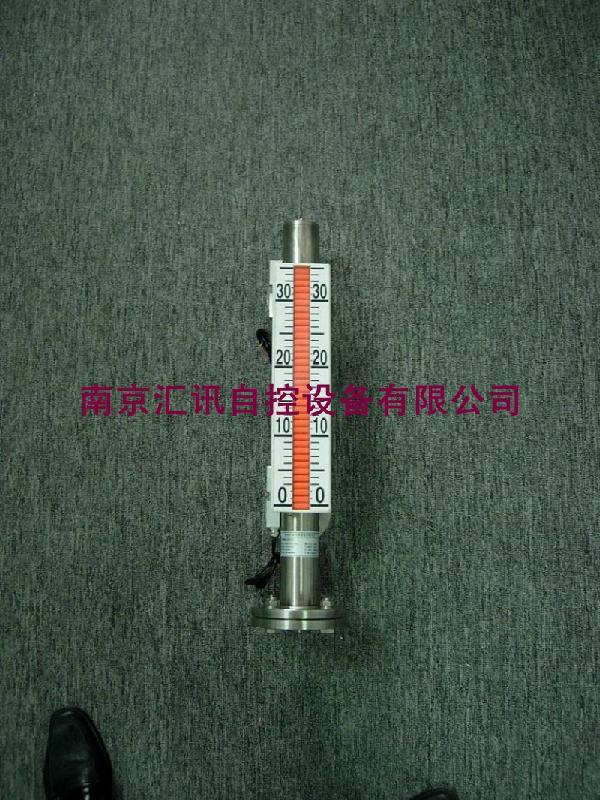

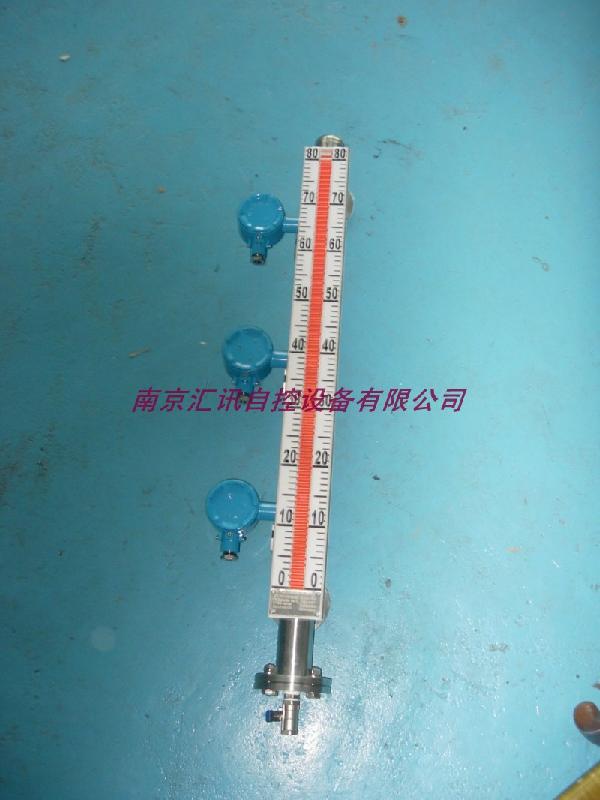

磁翻板液位計安裝于桶槽外的延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。

 2.動作原理
在桶槽的外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝有與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻轉，磁性色片顏色會由白色翻為紅色，以指示實際液面高度。
3.特點及適用場所
l  適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件   使控制更加容易。

l  加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。

l  若電源中斷，現場磁性開關亦不受影響，準確性高。

l  每10mm加一不同顏色的色片，使液位容易辨識。
l  適用于布料染色整設備、廢水處理、發電廠、化工設備、熱油鍋爐和石化工業等。

5.翻板指示器
【HFZB－0700】
     1. 外框材質：工程塑料
     2. 色片材質：工程塑料
     3. 色片顏色：紅/白
     4. 透明蓋材質：工程塑料
     5. 適用液體溫度：0℃～80℃

【HFZB－0740】
     1. 外框材質：鋁合金
     2. 色片材質：工程塑料
     3. 色片顏色：紅/白
     4. 透明蓋材質：工程塑料
     5. 適用液體溫度：0℃～200℃

【HFZB－0750】
     1. 外框材質：鋁合金
     2. 色片材質：金屬
     3. 色片顏色：紅/白
     4. 透明蓋材質：玻璃
     5.適用液體溫度：0℃～350℃
     6.連續式液位傳送器

TYPE：HFZ－0810/0820
       1. 接線盒：E型接線盒
       2. 桿徑材質：13mm，SUS304/SUS316)
       3. 解析度：HFZ－0810:±0.6mm
                         HFZ－0820:±10mm
       4. 輸  出：4～20mA二線式
       5. 電源電壓：24VDC
       6. 測量范圍：0.3～6m
       7. 環境溫度：-10℃～80℃

TYPE：HFZ－0830/0840
        1. 接線盒：N型接線盒
        2. 桿徑材質：13mm，SUS304/SUS316)
        3. 解析度：HFZ－0830:±0.6mm
                          HFZ－0840:±10mm
        4. 輸  出：4～20mA二線式
        5. 電源電壓：24VDC
        6. 測量范圍：0.3～6m
        7. 環境溫度：-10℃～80℃

7.磁性開關HFZ-K31/32
  HFZ－K11/12 【經濟型】
         1. 接點元件：磁性開關
         2. 動作方式:HFZ－K11,1AB保持
                            HFZ－K12,1AB不保持
         3. 接點容量：1A/30W/220VAC/200VDC
         4. 外轂材質：鋁合金
         5. 操作溫度：-20℃～85℃（Max200℃）
         6. 防護等級：IP67
         7. 電纜長度：1m（Silicom Cable）
             接線顏色：黑－COM；棕－NC;黃接地

  HFZ－K21/22 【標準型】
          1. 接點元件：磁簧開關
          2. 動作方式:HFZ－K21,1AB保持
                             HFZ－K22,1AB不保持
          3. 接點容量：1A/30W/220VAC/200VDC
          4. 外轂材質：鋁合金
          5. 操作溫度：-20℃～150℃（Max250℃）
          6. 防護等級：IP65

HFZ－K31/32 【防爆型】
        1. 接點元件：磁簧開關
        2. 動作方式:HFZ－K31,1AB保持
                            HFZ－K32,1AB不保持
        3. 接點容量：1A/30W/220VAC/200VDC
        4. 外轂材質：不銹鋼
        5. 操作溫度：-20℃～85℃（Max200℃）
        6. 防護等級：Ex d ⅡC T3～T6

8.磁性開關安裝注意事項
         1. 安裝時，磁性開關避免劇烈沖擊，以免內部磁簧破損。
         2. 磁性開關系感應磁力線而產生開關動作，因此安裝時須注意周圍10公分內應避免磁場或?qū)Т沤饘倏拷?，以免干擾正常動作。
         3. 磁性開關安裝時引線或入線口必須朝下。
         4. 配線時注意電纜線不要與高溫物體接觸。
         5. 當磁性開關之負載為電感性或電容性負載時，須與接點兩端并聯一個RC電路以保護接點。
