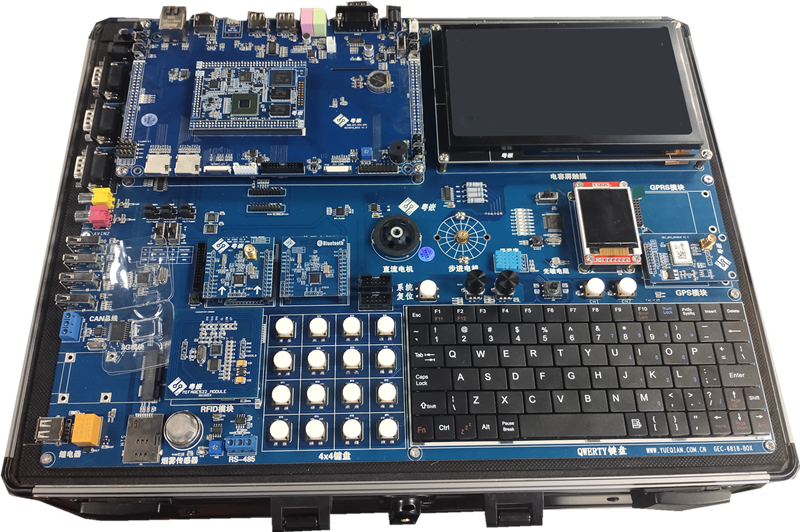

嵌入式教學實驗平臺

技術參數

▲一、整體結構

采用“嵌入式Cortex-A53核心平臺+主板擴展資源”模塊一體化設計方式，接口及資源豐富，平臺常流暢地運行Android、Linux和Ubuntu等操作系統，滿足嵌入式系統進階課程設計、項目實驗及實訓需求。

二、嵌入式處理器平臺

2.1  核心板參數

1) ★CPU處理器：采用 ARM Cortex-A53 八核架構處理器，運行主頻可高達1.4+GHz，內置顯卡：Mali-400，常流暢地運行Android、Linux和Ubuntu等操作系統。

2) RAM：1GB DDR3或者以上,高速率，32bit數據總線；

3) ROM：8GB eMMC高速閃存或者以上

4) 使用AXP228PMU電源管理設計，更有效對系統能耗進行管理，支持電源休眠喚醒；

5) ▲板載千兆有線以太網，MIPI接口；

6) ▲核心板所有常用GPIO均采用高密度2.0mm排針引出，方便快速維護和維修更換。

2.2 底板參數

1) 顯示：1個LCD RGB接口，S5P6818支持TLL、LVDS、MIPI接口輸出。

2) 音頻接口：采用ALC5621音頻編解碼芯片；1個音頻輸出（3.5mm插座）；1x3.5mmMIC /LineIn輸入，AC97/IIS接口，支持錄放音。

3) SD卡接口：2路SDIO輸出通道，2路SD/MMC接口

4) 以太網接口：1個RJ45接口，支持千兆以太網，10/100/1000Mbps自適應；

5) USB接口：2個USBHOST2.0接口（支持480Mbps速率），支持U盤、鼠標鍵盤、藍牙適配器等USB外設；

6) USBOTG接口：1個USBOTG 2.0接口，支持480Mbps速率；

7) UART串口接口：支持5路串口，1路用于RS232接口，其他4路以TTL接口方式引出，支持帶流控串口；每個支持5Mbps；

8) PWM接口：支持4路PWM輸出，一路用于蜂鳴器控制、一路用于LCD背光、其他以GPIO擴展方式引出；

9) I2C接口：支持3路I2C，用于EEPROM、音頻、LCD觸摸通信等、引出至GPIO接口；

10) SPI接口：支持3路SPI，其中一路引出至GPIO接口；

11) ADC接口:支持7路ADC，12位分辨率，輸入頻率100Hz，電源輸入范圍0-1.8V。用于ADC可調電阻、部分引出至GPIO接口

12) Camera接口:1路CIF、1路MIPI攝像頭接口；

13) HDMI接口：HDMI1.4a，分辨率可達1080X1920高清數字視頻、音頻同步輸出；

14) 嵌入式處理器平臺模塊化設計，可用于二次開發和創新設計；

三、實驗箱主板資源

(1) ▲具備可插拔插口，能夠支持Cortex-A8和Cortex-A9、Cortex-A15、Cortex-A53處理器更換，以滿足不同平臺的學習以及升級。

(2) 人機交互

(3) 7寸TFT真彩色LCD電容屏、分辨率800*480，同時接口可兼容電阻屏；

(4) ▲板載單片機處理單元+1.8寸TFT LCD，用于顯示通訊接口組合和交互模式，更易用及方便教學；

(5) ▲板載標準QWERTY全按鍵鍵盤，帶Fn功能鍵

(6) 可編程I2C擴展4X4矩陣按鍵

3) 存儲

(1) 板載SPI儲存器

(2) 板載SATA接口

4) 通信

(1) ▲至少6個或者以上USB 2.0接口，USB-HUB芯片，支持USB鼠標、USB鍵盤、USB Wifi、藍牙等；

(2) 至少3個或者以上RS232串口；

(3) 板載1x RS485總線接口

(4) 板載1x CAN總線接口

(5) 板載MINI-PCIE接口，支持3G/4G模塊；

5) 其他

(1) 2x ADC可調電阻

(2) 1x 光敏電阻

(3) 1x 溫濕度傳感器

(4) 1x 煙霧傳感器

(5) 4x 用戶按鍵

8）模塊/模組接口

（11）▲板載CC2530協調器，接口兼容CC2538協調器

（12）板載藍牙4.0模塊

（13）板載高頻RFID模塊

（14）板載GPRS模塊

（15）板載GPS模塊

（16）配套攝像頭模塊

▲為了便于教學，以上所有模塊及資源均為板載資源，并且在一個實驗箱上。為保證產品成熟性及供貨及時性，此功能只接受成熟產品，不接受中標后定制，簽訂合同前需帶樣機驗證功能，招標文件中對所列功能的要求，必須全部滿足。不滿足要求則中標無效。

四、配套資源

配套各平臺提供ARM裸機開發及實驗源碼、Linux驅動設計及實驗源碼、實驗指導書、開發環境工具包、產品說明書、嵌入式操作系統源碼（linux3.4.39+Android5.1、Ubuntu）、綜合項目源碼等資料。需滿足LINUX系統開發等課程的實驗教學與實訓。

配置清單：

案例資源：

(1) ARM體系結構與接口技術部分

(2) Linux操作系統移植部分

(3) Linux驅動部分

(4) Android底層開發部分

(5) Android應用開發部分

(6) Qt應用開發部分

(7) 綜合案例：云家居控制系統

(8) 綜合案例：智慧農業綜合控制系統
