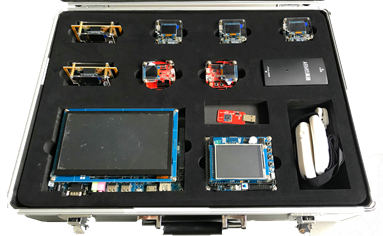

物聯網RFID實訓設備

技術參數

一、 RFID嵌入式智能終端及擴展主板

(1) ★智能終端主控芯片：ARM Cortex-A53架構，八核，主頻1.4+GHZ，1GB DDR3，8GB eMMC存儲器。可流暢運行Linux+QT5系統、Android5.0以上操作系統、Ubuntu操作系統；

(2) 電源管理芯片采用AXP228，支持動態調頻，庫侖計等

(3) 智能終端核心板集成RTL8211E千兆以太網PHY以及MIPI接口。

(4) 核心板底板具備高清HDMI接口、具有RS232串口、TTL串口、SD卡接口、音頻輸入輸出、ADC接口，7寸電容液晶顯示屏等。

(5) 實驗箱擴展主板：USB HUB接口、繼電器模塊、可集成RFID模塊、可集成GPRS、GPS模塊、攝像頭等。

二、 ★學習型RFID手持機

(1) 中央處理器：基于32位 ARM架構，Cortex-M3內核，

(2) 鍵盤：25鍵人機工學鍵盤

(3) 電源 ：雙電池結構設計，兩節 5號可充電式鎳氫電池或鋰電可選

(4) 背光：屏幕、鍵盤夜視式背光，延時及獨立關閉靈活可調

(5) 指示燈：三彩色可編程指示燈，工作狀態提示一目了然

(6) 聲音：壓電蜂鳴器，提供開關設置、音調調整、音長控制；可編程語音輸出功能

(7) 通信：高速USB2.0、高速紅外、RS-485 及RS-232 可選

(8) 體積：165mm（長）×70mm（寬）×26mm（高）

(9) 重量：170 克（不帶電池）

(10) 外觀：一體式流線型防滑外觀，電池后蓋鎖定功能，IP級三防設計

(11) 應用開發：自主核心研發開發工具包CL Tools，內含各種應用工具、文檔、示例；支持匯編、C、C++二次程序應用開發，靈活的應用程序編制。

(12) 支持各種RFID模塊（125K、13.56M、900M模塊）、NFC擴展；

(13) 可二次開發、實訓、提供仿真器、仿真器接口模組；

▲（學習型RFID手持機投標方招標現場演示）

三、 RFID模塊

①  RFID-125KHZ模塊：

125KHz讀卡模塊1個，1張RFID-125KHZ卡，3個ID鑰匙扣卡

工作電源：3.5-5.5V

uart串口韋根輸出id卡射頻模塊，自帶看門狗；

通信協議：波特率為19200IIC接口可密封膠全防護，適應于及其潮濕的惡劣環境。

支持USB轉串口通信

②  RIFD-900MHz模塊：

900MHz讀卡模塊1個，工作頻段：902~928MHZ,天線1個，10張RIFD-900MHz卡，可進行多卡識別

讀取距離：穩定讀取距離> 1米；

支持協議：ISO18000-6C（EPC G2）或ISO-18000-6B

支持USB轉串口通信

四、二維碼模塊

系統接口：UART TTL或者 UART RS232

參數設置方式：掃QR碼設置參數或主機命令設置

提示方式：可接蜂鳴器，LED指示燈

輸入電壓：DC3.3V

功率： 0.9W

分辨率 640X480

掃描角度：±60度，±40度，360度（左右、前后）

解碼種類：一維碼：UPC-A、UPC-E、EAN-13、ISBN10、ISBN13、EAN-8、39碼、128碼、交叉25碼：二維碼QR碼

最小解析：5mil

識讀距離：QR：4-22CM

濕度：7%~95%（無冷凝）

五、NFC模塊

可主動和被動讀寫NFC M1卡和NFC手機P2P通信

內置了LLCP/NDEF/SNEP協議棧，實現主/被動NFC P2P通信，

提供API方便應用于各種行業中，USB接口適Android/windows/linux平臺.

3、配套資料及其他

1）配套詳細的實驗指導書、系統源碼、RFID應用程序源碼、RFID綜合應用等

2）▲體現物聯網教學與物聯網技術實用人才培養的無縫結合，要求設備廠商具有實用新型1個。

配置清單：

案例資源：

一、RFID模塊實驗

①　125K低頻RFI模塊通信實驗

②　125K低頻RFI模塊讀卡實驗

③　13.56M高頻RFID模塊實驗

④　13.56M高頻RFID寫卡實驗

⑤　13.56M高頻RFID讀卡實驗

⑥　900M特高頻RFID通信實驗

⑦　900M特高頻RFID讀卡實驗

⑧　2.4G有源RFID數據讀取實驗

⑨　二維碼模塊通信實驗

⑩　NFC通信實驗

?　ETC不停車收費系統

?　門禁控制系統

?　圖書館管理系統

?　公交車刷卡系統

二、RFID手持終端支持實驗

?　RFID實驗

?　紅外實驗

?　IO實驗

?　串口通信實驗

?　按鍵控制實驗

?　界面交互實驗

21　WIFI通訊實驗

22　抄表類項目（電表調試、通用抄表、載波抄表、紅外抄表等）

23　庫存類項目（簡單條碼采集、通用盤點、圖書進銷存）

24　實時類項目（實時庫存、實時盤點、實施批傳、巡檢后臺發送等）

25　巡檢類項目（車輛發牌管理、景區門票GPRS例程）

26　追溯類項目（電子標簽雞腳環、食品追溯）

三、微處理器嵌入式系統移植、驅動開發、人工智能開發基礎學習平臺

27　Linux開發環境搭建

28　Uboot移植開發

29　內核移植開發

30　構建Linux-QT系統

31　構建Debian系統

32　QT開發環境搭建

33　Linux設備驅動開發

34　Android系統移植開發
