網架節點萬向轉動球鉸支座結構設計

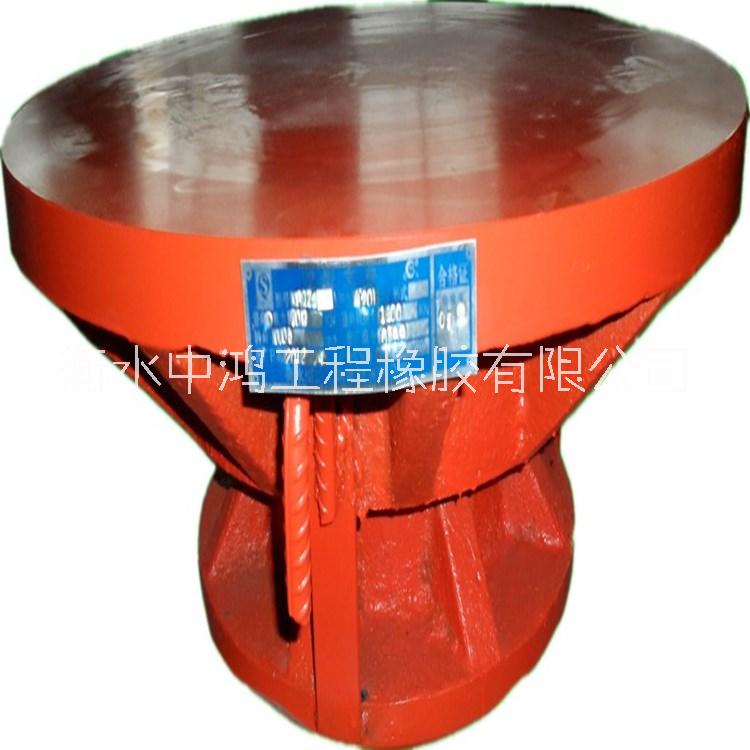

網架節點萬向轉動球鉸支座 網架節點萬向轉動球鉸支座結構，由上支座板、下支座板、球形板、聚四氟滑板（F4、球面四氟板）組成，網架節點萬向轉動球鉸支座是在球鉸支座、抗拉球型支座基礎上，改變了加工工藝，支座上下支座板部分不會像普通球鉸支座那樣旋轉45度就脫節，，這種設計加強了支座抗彎、剪、拔的能力，增強了支座工作強度，網架節點萬向轉動球鉸支座旋轉360度不脫節 網架節點萬向轉動球鉸支座適用范圍： 網架節點萬向轉動球鉸支座適用于大型體育場，商業中心，展覽館，車站，飛機場等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等鋼結構建筑中已廣泛推廣和應用。 網架節點萬向轉動球鉸支座設計依據 1、建筑設計規范：Gb50017-2003《鋼結構設計規范》； 2、國家標準：GB/T17955-2009《橋梁球型支座》； 3、交通標準：JTGD62-2004《公路鋼筋混凝土及預應力混凝土橋涵設計規范》； 4、建筑設計規范：Gb5001-2001《建筑抗震設計規范》。 網架節點萬向轉動球鉸支座產品優點： 網架節點萬向轉動球鉸支座具有傳力可靠，360度轉動靈活，以及承載能力大，抗上拔，位移大，大轉角等特點，具體優點是： 1．網架節點萬向轉動球鉸支座通過球面?zhèn)髁?，不會出現力的頸縮現象，作用在下部鋼結構或鋼筋混凝土結構上的反力比較均勻。 2．網架節點萬向轉動球鉸支座選用具有優良耐磨性能的聚四氟滑板（特氟 龍滑板）或改性超高分子量滑板與不銹鋼板或鍍硬鉻鋼板為摩擦副，通過摩擦副之間的相對滑動來實現支座的轉動和水平滑動功能，轉動力矩小，且轉動力矩與支座轉角無關，特別適用于大轉角的要求，設計轉角可到0.05rad以上。 3．網架節點萬向轉動球鉸支座具備各向一致的轉動能力，并且可以根據實際工程需要，將支座設計成固定支座、單向滑動支座、雙向滑動支座等。 3．網架節點萬向轉動球鉸支座選用的聚四氟乙烯滑板或 改性超高分子量滑板具有較大的設計容許壓應力，能較好地提高支座的豎向承載能力，有利于進一步減小支座構造尺寸，節約工程造價。 4．網架節點萬向轉動球鉸支座不使用承壓橡膠板，承載、滑移和轉動部件均由鑄鋼、q345b、q235b鋼材和聚四氟乙烯滑板或改性超高分子量聚乙烯滑板組成，不存在橡膠老化對支座力學性能的影響，大大提高了支座的使用壽命。 5．網架節點萬向轉動球鉸支座不使用承壓橡膠板，不存在橡膠硬化問題，更適用于低溫地區，適用溫度范圍可達-40。C—60。C。 我公司可根據工程實際需要，可免費為客戶設計生產其他參數要求網架節點萬向轉動球鉸支座產品，請來電來函提供支座承載力，水平力，上拔力，位移量，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，Gb50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，并結合大型有限元軟件靜力學分析深化，為工程提供合理，精簡優化的設計方案，并提供詳細圖紙報價，歡迎您的來電咨詢。咨詢電話18031884556微信同號，QQ：1330039137 網架節點萬向轉動球鉸支座選用時應注意的事項： 1、選用網架節點萬向轉動球鉸支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，以及水平彈性剛度。 2、選用網架節點萬向轉動球鉸支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。 網架節點萬向轉動球鉸支座安裝及維護 網架節點萬向轉動球鉸支座與主體結構的連接方式主要有三種即焊接連接、螺栓連接 及復合連接方式。 無論采用哪種安裝連接方式，都需注意以下事項 1．網架節點萬向轉動球鉸支座安裝前檢查支座處預埋剛把結構標高和平面定位尺寸是否與設計圖紙一致； 2．網架節點萬向轉動球鉸支座底面支承構件混凝土強度等級不宜低于C30，支承面四角高差不大于2mm，且平整度應達到1／300； 3．網架節點萬向轉動球鉸支座安裝前應檢查支座連接狀況是否正常，不得任意松動和拆卸出廠臨時固定裝置； 4．網架節點萬向轉動球鉸支座采用焊接連接方式，施工前應檢查預埋鋼板與支座之間鋼材的可焊性及對焊接材料和焊接工藝的要求。支座與預埋鋼板之間不得有空隙。如有空隙，應采取注漿方式予以填充后方可施焊。 5．網架節點萬向轉動球鉸支座采用錨固螺栓連接時，支承面須預留錨栓孑L。預留錨栓子L中心及對角線位置偏羞不得超過正負1 mm。 6．網架節點萬向轉動球鉸支座安裝時應注意以下事項： ①在上、下部結構放置支座的部位劃出中心線位置，在網架節點萬向轉動球鉸支座的頂板和底板上標注中心線位置，安裝時確保網架節點萬向轉動球鉸支座中心線與上、下部結構中心線平行。單向滑動網架節點萬向轉動球鉸支座或雙向滑動支座沿滑動方向的中心線應重合，其交角不宜大于5分。 ②網架節點萬向轉動球鉸支座安裝時不得松動上、下支座板出廠時的臨時固定裝置，不得任意拆卸支座，以防止支座發生過大轉角而導致結構傾覆。 ③待上部結構鋼結構梁體安裝完畢后，或現澆鋼筋混凝土梁體形成整體并達到設計強度后，拆除上、下支座連接板出廠時的臨時固定裝置，以防止約束梁體的正常轉動和滑移。 ④拆除網架節點萬向轉動球鉸支座出廠時的臨時固定裝置后，檢查支座外觀，并及時安裝支座外防塵圍板，以免上部結構施工灰塵落入支座內。 ⑤對網架節點萬向轉動球鉸支座鋼構件油漆被碰掉部分，補充油漆。 7．網架節點萬向轉動球鉸支座使用期間應定期進行檢查及維護， 主要應進行以下維護工作： ①檢查網架節點萬向轉動球鉸支座錨栓有無剪斷，支座橡膠密封圈有無裂、老化。 ②檢查網架節點萬向轉動球鉸支座相對位移正確，逐個檢查支座位移量。 ③網架節點萬向轉動球鉸支座支座附近的雜物及灰塵，并用棉絲仔細擦凈不銹鋼板表面的灰塵。 ④松動錨栓螺母，清洗上油，以免螺母銹死。 ⑤校核并定的檢查支座高度變化，一般校核網架節點萬向轉動球鉸支座內部滑板的磨耗情況。 ⑥定期對網架節點萬向轉動球鉸支座鋼構件進行油漆防銹，但不銹鋼板表面不得油漆。
