一、概述

用于臭氧煙氣脫硝后的殘余臭氧濃度分析系統，其組成包括：一級煙氣過濾器，雙通路電子冷凝器，負壓自動排水裝置，一級煙氣過濾器，臭氧濃度分析儀，臭氧尾氣破壞器，負壓抽吸氣泵（無刷電機）。此系統帶有煙氣預處理裝置，整個工藝流程是負壓取樣狀態，有效的去除掉煙氣中的水霧、雜質并且的降低了煙氣取樣的溫度，臭氧濃度分析儀具備自動零點校準的功能，整套系統可以實現24小時連續運行，可根據煙氣臭氧脫硝后殘余的臭氧濃度來實時調整前端臭氧發生器的投加臭氧濃度和產量，有效的避免了煙氣臭氧脫硝后濃度過高和超量排放的問題。

二、產品特性

（1）煙氣中的氣體成份很復雜，本工藝所采用的臭氧濃度分析儀是紫外吸收法光池臭氧分析儀，但是紫外吸收法臭氧分析儀不允許進入潮濕和帶有粉塵的氣體，所以本臭氧濃度檢測系統要帶有預處理功能，紫外臭氧濃度分析儀的量程范圍是0-100PPM或0-1000PPM，其臭氧濃度分析儀應具備自動校零的功能，可實時自動校準零點，保證零點的穩定性和所檢測濃度的準確性。

（2）本臭氧濃度分析系統是負壓取樣，前端帶有預處理系統，取樣桿采用45度向下斜插方式，且取樣桿處帶有過濾網，可以有效過濾器煙氣中的粉塵，有效去除掉高溫?zé)煔馑鶐в欣淠估淠梢曰亓鞯饺訔U再返回到煙道。取樣氣體再經過一級煙氣過濾器，將精密過濾掉煙氣中的粉塵；取樣氣體再經過雙通道的電子冷凝器，雙通道電子冷凝將會對取樣氣體進行充分的冷卻除濕并且將取樣氣體的溫度降低，冷凝后的水會自然流淌到電子自動排水裝置的內部容器，自動排水裝置會根據容器內水量的大小進行自動排水；經過雙通道電子冷凝器的取樣器再經過二級煙氣過濾器，以防止前端雙通道電子冷凝器失效或煙氣中瞬間出現大量的潮濕氣體，以對紫外吸收法臭氧分析儀產生影響；干燥和潔凈的取樣氣體可以通過紫外臭氧濃度分析儀對臭氧濃度進行分析和計算，紫外吸收法臭氧濃度分析儀應具備自動校正零點，帶有溫度和壓力補償功能，并且可以24小時連續運行；經過紫外臭氧濃度分析儀后的氣體經過臭氧尾氣破壞器，將臭氧還原成氧氣，樣氣中已不存在有臭氧氣體，然后經過防腐型無刷負壓抽吸氣泵排出，氣泵所抽吸的氣體中已沒有臭氧氣體的存在，可以延長負壓抽吸氣泵的使用壽命。

三、工藝流程

煙氣取樣桿以45度的方式安裝于脫硝煙筒內部，外面與法蘭連接，并且在法蘭的前端要安裝氣體過濾網，取樣氣體再經過一級煙氣過濾器，將取樣氣中的氣體再經過精密的過濾，本過濾器需要定期更換過濾芯，以防止堵塞；取樣氣體再經過雙通路電子冷凝器，這個電子冷凝裝置屬于二級冷凝器，作用是將潮濕的氣體充分的干燥，讓冷凝水自然流向電子自動排水裝置的容器內，電子自動排水裝置和雙通路電子冷凝器之間必須通過管路連接，以維持管路內的負壓力平衡，以使用冷凝水能順利的流向電子自動排水裝置的容器內；取樣氣體經過雙通路電子冷凝器后再經過二級煙氣過濾器，本過濾器屬于精密過濾器，以防止取樣氣的濕度過大或雙通路電子冷凝器失效后，潮濕的取樣氣體進入紫外吸收法臭氧濃度分析儀，取樣氣然后進入紫外吸收法臭氧濃度分析儀，對臭氧濃度進行分析和計算，紫外吸收法臭氧濃度分析儀應具備自動校正零點，帶有溫度和壓力補償功能，并且可以24小時連續運行；然后再經過臭氧尾氣破壞器將帶有臭氧的氣體催化還原成沒有臭氧的氣體，然后再經過防腐型負壓抽吸氣泵將沒有臭氧的氣體排放到空氣中，負壓抽吸氣泵所抽吸的氣體中已沒有臭氧氣體的存在，可以延長負壓抽吸氣泵的使用壽命。

級氣液分離過濾器(煙氣過濾器)→電子冷凝器進氣口1→電子冷凝器出氣口1→電子冷凝器進氣口2→電子冷凝器出氣口2→第二級氣液分離過濾器(煙氣過濾器)

注：電子自動排水裝置已設置每隔兩小時排水一次，排水時長為1分鐘。

2．雙通路電子冷凝器與電子自動排水裝置連接方式

電子冷凝器的“冷凝器排水口”→電子自動排水裝置的“進水進氣口”

電子自動排水裝置的“出水出氣口”→電子冷凝器的“冷凝器回氣口”

3.負壓抽吸氣泵連接方式

負壓泵的“OZONE INPUT”連接帶有尾氣破壞器的臭氧濃度分析儀。

負壓泵的“GAS OUTPUT”連接臭氧尾氣主管路。

UVOZ-3300C型尾氣臭氧濃度檢測系統
（用于臭氧水處理后的尾氣臭氧濃度分析）
檢測原理：紫外光雙光路吸收法，用于水處理后殘余臭氧尾氣濃度檢測，安裝于水處理后臭氧尾氣破壞器的前端，整個系統是負壓取樣狀態。
測量范圍：0-20g/m3,0-50g/m3
產品特點：可連續運行，帶有自動校正零點的功能，保證檢測濃度的穩定性。
產品品牌： USIDEAL
臭氧水處理后的尾氣臭氧濃度分析系統，其組成包括：取樣閥、水汽分離器、雙通路電子冷凝器、電子自動排水裝置、高精密過濾器、紫外臭氧濃度分析儀、臭氧分析儀尾氣破壞器、負壓抽吸氣泵、取樣氣回路閥。此尾氣臭氧濃度分析系統為負壓取樣，取樣氣體需要加預處理裝置經紫外臭氧濃度分析儀后再回流到臭氧尾氣管路，紫外臭氧濃度分析儀要帶有溫度和負壓補償，可以有效檢測出臭氧用于水處理后水中剩余的臭氧氣體的濃度，可以根據尾氣臭氧濃度來準確計算出臭氧在水中的投加效率和利用率，也可以根據尾氣濃度的參數來提高臭氧水處理的工藝效率。

系統組成部分：

（1） UVOZ-3300C壁掛式臭氧氣體分析儀
（2） 耐臭氧防腐電子冷凝器
（3） 負壓自動排水裝置
（4） 耐臭氧防腐抽吸氣泵
（5） 煙氣過濾器

UVOZ-3300C壁掛式臭氧氣體分析儀

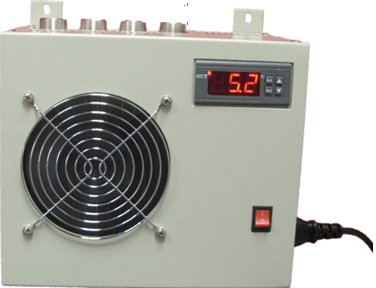

雙通道電子冷凝器

電子自動排水裝置

ZPBQ-200負壓抽吸氣泵

CEMS煙氣過濾器

一、產品概述

UVOZ-3300C型臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。

臭氧分析儀帶有觸摸屏操作界面，實時顯示臭氧氣體的濃度，帶有壓力和溫度補償及顯示，可設置自動校零時間和手動校零模式。高濃度（g/Nm3）量程帶有流量輸入功能，可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出，用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統，采用高透光率石英片，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力，耐沖擊的獨立光池結構，校零操作時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，無需關閉臭氧進氣可完成校零操作，保證設備可以每天24小時連續運行。

應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

UVOZ-3300C型臭氧氣體分析儀，可選量程及工作方式。

二、技術參數

型號 : UVOZ-3300C

測量量程：0-300g/Nm3

可選量程：0-200g/Nm3，0-100g/Nm3，0-50g/Nm3，0-1000ppm，0-100ppm；

光源壽命：約30000-50000小時；

取樣方式：正壓取樣，負壓取樣（可選）；

顯示界面：4.3寸觸摸屏操作界面；

內容界面：臭氧濃度、溫度、壓力；

輔助功能：溫度補償、壓力補償；

顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選；

顯示分辨率：0.01 g/m3，0.01ppm；

氣體流量：0.5L±0.2L/min；

輸入壓力：<0.1MPa；

濃度誤差 : 大0.3％FS；

線性誤差 : 大0.2％FS；

零點漂移：<±0.3%.FS；

反應時間 : 信號0.03 秒, 顯示 0.3秒；

環境溫度 : -20～50℃；

管路接口方式：快擰（不銹鋼）;

串聯聯樣口徑：Φ8（8mm*6mm）（可選）；

旁通取樣口徑：Φ6（6mm*4mm）；

通訊方式：RS-485；

輸出方式：4-20mA(有源)；

繼電信號：高報警點繼電信號，低報警點繼電信號；

電源：AC 110-220V；

尺寸： 230mm(高）×330mm(寬)×150mm(深)；

注：1mg/L=1g/m3=467PPM；

免費質保：24個月（主機）；

注： 標準配置（內置）：流量計，臭氧尾氣催化器，進氣過濾器。

三、產品特點：

測試方法：雙光路紫外光吸收法，長壽命光源系統，測量精度高。

測量原理：依據朗伯—比爾定律，通過光度吸收原理準確測量。

光源系統：國外長壽命紫外光源系統（波長253.7nm），免費質保3年。

使用方式：室內安裝使用，配置電源及信號端子。

光池系統：分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊。

智能補償：內置溫度和壓力補償及顯示，帶有光源自動補償功能。

操作方式：用戶可根據運行狀態選擇手動校零和自動校零，可設置自動校零時間。

顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選。

數據顯示：高清彩色觸摸屏，高濃度量程設置進氣體質量流量，實時顯示產量。

輸出功能： 4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。

標準配置：防腐流量計，臭氧尾氣破壞器，進氣過濾器。

四、產品結構組成

信號端子輸出：
